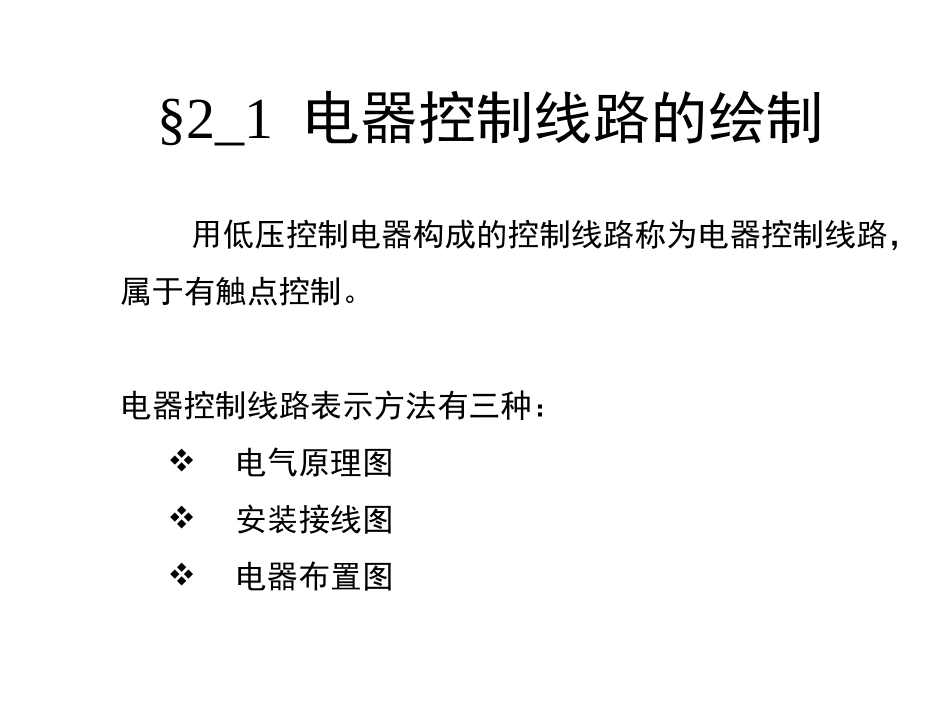

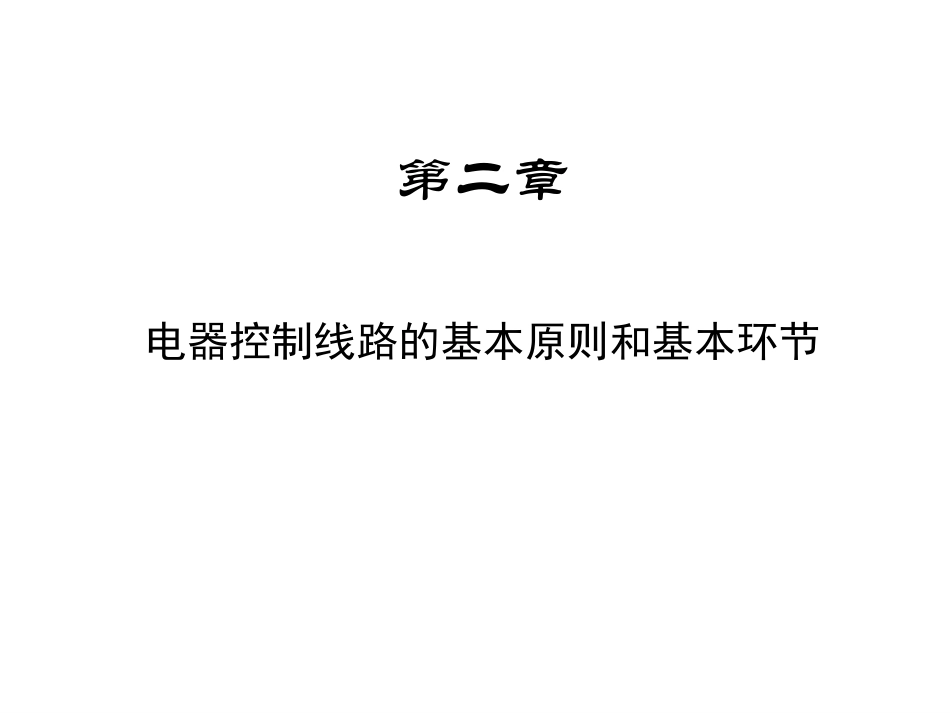

第二章电器控制线路的基本原则和基本环节§2_1电器控制线路的绘制用低压控制电器构成的控制线路称为电器控制线路，属于有触点控制。电器控制线路表示方法有三种：电气原理图安装接线图电器布置图一、电器控制线路常用的图形、文字符号GB4728－84《电气图用图形符号》GB6988－87《电气制图》GB7159—87《电气技术中的文字符号制订通则》表2－1常用电气图形、文字符号（新旧对照表）二、电气原理图图2－1笼型电动机正反转控制线路的电气原理图。电机正反转控制的工作原理介绍。正转起动反转起动停车热继电器保护熔断器保护图2_1笼型电动机正反转控制线路的电气原理图绘制电气原理图应遵循以下原则：1、分为主电路和控制电路主（粗）左、控（细）右图2－1笼型电动机正反转控制线路的电气原理图。绘制电气原理图应遵循以下原则：2、电器元件符号符合国家规定的统一标准图2－1笼型电动机正反转控制线路的电气原理图。绘制电气原理图应遵循以下原则：3、电器元件用展开图的画法。图2－1笼型电动机正反转控制线路的电气原理图。绘制电气原理图应遵循以下原则：4、按钮、触头按没有外力作用和没有通电时的原始状态画出图2－1笼型电动机正反转控制线路的电气原理图。绘制电气原理图应遵循以下原则：5、控制电路的分支线路，按动作先后顺序排列；两线交叉连接时的电气连接点用黑点标出。图2－1笼型电动机正反转控制线路的电气原理图。标号：主电路标号由文字符号和数字组成图2－1笼型电动机正反转控制线路的电气原理图。标号：控制电路标号由三位或三位以下的数字组成。图2－1笼型电动机正反转控制线路的电气原理图。标号：交流控制电路：以主要压降元件（如电器元件线圈）为分界，标号左奇，右偶。图2－1笼型电动机正反转控制线路的电气原理图。标号：直流控制电路：正极<－>奇数标号，负极<－>偶数标号。电气原理图坐标图示法•轴坐标标注•横坐标标注△轴坐标标注法：例·图2－2M7120平面磨床轴坐标图示法电气原理图•正序图示坐标是以线圈为据找触头•逆序图示坐标以触头为据找线圈。横坐标标注法图2－3电动机正反转横坐标图示法电气原理图线路各电器元件均按横向画法排列电器元件线圈旁标明其常开触头、常闭触头在电路中在支路的标号常开触头常闭触头三、电气安装接线图按电器元件的实际位置和实际接线画；根据电器元件布置最合理、连接导线最经济等原则来安排；为安装、（施工）配线、检修提供依据。图2－4笼型电动机正反转控制的安装接线图。绘制原则：①电器元件用规定符号绘制；同一电器元件各部件必须画在一起；电器元件的位置，应与实际安装位置一致。②不在同一控制柜或配电屏上的电器元件的电气连接必须通过端子板连接。各电器元件的文字符号及端子板的编号应与原理图一致，并按原理图的接线进行连接。③走向相同的多根导线可用单线表示。④画连接导线时，应标明导线的规格、型号、根数和穿线管的尺寸。§2_2三相异步电动机的起动一、三相笼型电动机直接起动供电变压器容量足够大小容量笼型电动机直接起动优点:电气设备少，线路简单。缺点:起动电流大，引起供电系统电压波动，（一）采用刀开关直接起动控制线路适用于：小容量起动不频繁的笼型电动机（二）采用接触器直接起动控制1、点动控制按下按钮，电动机转动，松开按钮，电动机停转，这种控制就叫点动控制，它能实现电动机短时转动，常用于机床的对刀调整和电动葫芦等。（二）采用接触器直接起动控制2、连续控制（长动控制）工作原理；依靠接触器自身辅助常开触头而使线圈保持通电的控制方式，称自锁或自保。起到自锁作用的辅助常开触头称自锁触头。（二）采用接触器直接起动控制不可逆电磁起动器可控制电动机单向直接起动、停止可逆电磁起动器由两个接触器组成，可牵制电动机的正、反转。电磁起动器保护环节：短路保护熔断器电动机长期过载保护热继电器FR欠电压、失电压保护通过接触器KM的自锁环节来实现。---当电源电压恢复正常时，接触器线圈不会自行通电而起动电动机，只有在操作人员重新按下起动按钮后，电动机才能起动。该控制线路具有三点优点：1.防止电源电压严重下降时电...
