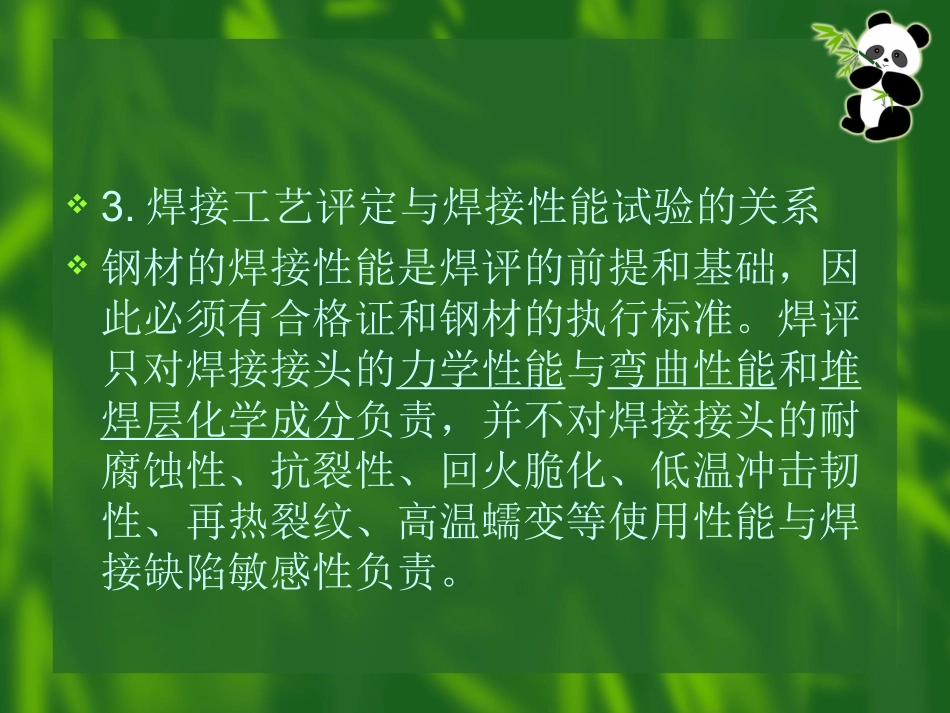

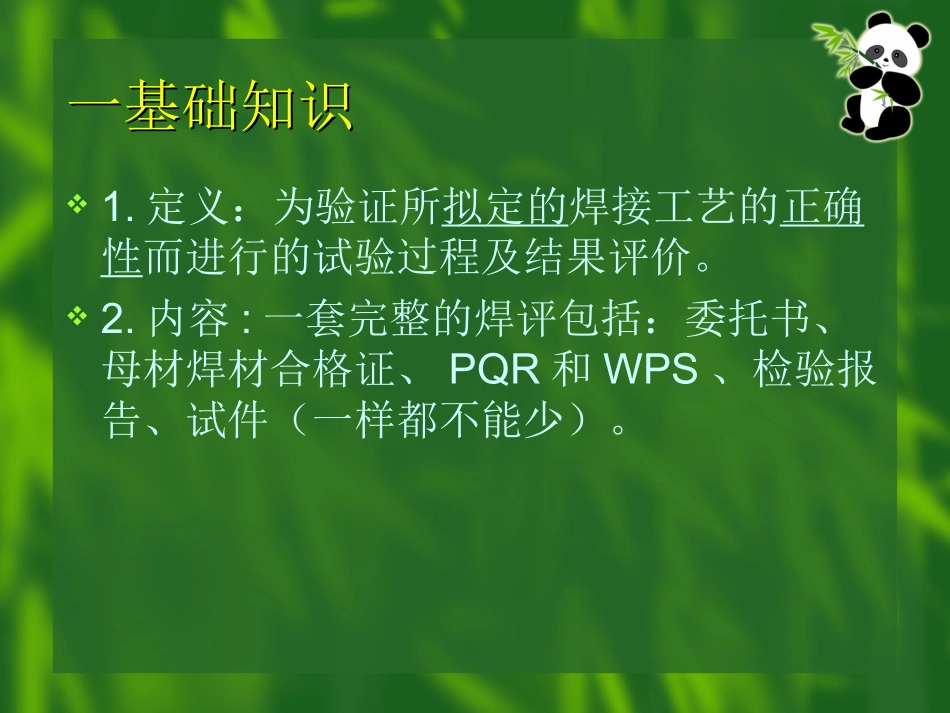

焊接工艺评定焊接工艺评定一基础知识一基础知识1.定义：为验证所拟定的焊接工艺的正确性而进行的试验过程及结果评价。2.内容:一套完整的焊评包括：委托书、母材焊材合格证、PQR和WPS、检验报告、试件（一样都不能少）。3.焊接工艺评定与焊接性能试验的关系钢材的焊接性能是焊评的前提和基础，因此必须有合格证和钢材的执行标准。焊评只对焊接接头的力学性能与弯曲性能和堆焊层化学成分负责，并不对焊接接头的耐腐蚀性、抗裂性、回火脆化、低温冲击韧性、再热裂纹、高温蠕变等使用性能与焊接缺陷敏感性负责。一基础知识一基础知识4.为什么做焊评？做焊评的目的和意义：一，验证工艺的正确性；二，证明施焊单位的能力。5.了解几个概念焊件、试件：包括母材和焊接接头。焊接接头：包括焊缝、熔合区、热影响区。焊缝形式与接头形式：对接焊缝连接的不一定都是对接接头；角焊缝连接的不一定都是角接接头。（如下图）一基础知识一基础知识eg：一基础知识一基础知识6焊接位置代号：1G-平焊（板）、水平转动（管）；2G-横焊（板）、垂直固定（管）3G-立焊（板）；4G-仰焊（板）5G-水平固定（管向上焊、向下焊）；6G-45°固定（管向上焊、向下焊）一基础知识一基础知识7面弯和背弯：双面焊时，先完成盖面层一侧为正面。8钢材、焊材必须具备材质证明书，用化建的焊工和焊机施焊。注意：焊评资料只能复印，如果借阅原件，需出一份手续，签上项目经理的姓名，盖上项目公章，使用后返回培训中心；如不打算返回，培训中心将提供1份复印件加盖红章。二制作流程二制作流程1根据化建公司焊接管理规定5.1，焊接系统组织机构焊接责任工程师焊接试验技术员项目质保师焊接责任工程师工程师焊接管理员王茂威吕铀技术质量部培训中心项目部烘干员总质保工程师张东熙二制作流程二制作流程2根据JB4708-2000附录D，焊评控制流程图项目部焊接工程师编制焊评委托书吕铀审核技术质量部王工审核合格试件检验焊接试片不合格张总批准试片焊材核对材料证件试片加工焊接实验室实验室保存试样和检验报告重新制定方案三三JB4708-2000JB4708-2000《钢制压力容器焊《钢制压力容器焊接工艺评定》主要内容接工艺评定》主要内容1影响因素①重要因素是指影响焊接接头抗拉强度和弯曲性能的焊接工艺因素。②补加因素是指影响冲击韧性的焊接工艺因素。③次要因素则对力学性能无明显影响。注：焊接接头的力学性能包括抗拉强度和冲击韧性；弯曲性能除有力学性能性质外，还表现为工艺性能。详见表1：33对部分影响因素的解释对部分影响因素的解释①坡口形式坡口形式与尺寸对各种焊法而言都是次要因素，它不影响接头力学性能和弯曲性能。只影响焊缝抗裂性、生产效率、焊接缺陷。②②焊条牌号（只考虑类别代号后两位数字）焊条牌号（只考虑类别代号后两位数字）eg:J426与J427J426是低氢钾型，直流交流两用焊条；J427是低氢钠型，直流焊条，焊缝金属抗拉强度等级同为≥420MPa。按照表1要求，两者可互相替代。J422与J427J422是氧化钛钙型，直流或交流两用焊条；J427是低氢钠型，直流焊条，焊缝金属抗拉强度等级同为≥420MPa。当用J422代替J427时，需补做冲击试件；当用J427代替J422时，需重做WPS。J507与CHE507CHE507是商标号，在执行标准中查找相应的牌号，如果是J507可代用。③③焊接位置焊接位置从评定合格的位置改为向上立焊：向上时，焊接速度降低，线能量增加，接头冲击韧性要变更，所以需补做冲击试件。④④电特性电特性当仅仅是电流或电压变化时，需重做WPS；当焊接速度改变时，线能量则变成补加因素，当有冲击要求时，增加线能量需补冲击试件，减低就不用了。但若试件经过高于上转变温度的焊后热处理或奥氏体母材经固溶处理时，则不用补做冲击试件。注：线能量是指每条焊道的线能量，当规定冲击时，每条焊道线能量都应严格控制。22评定原则评定原则①评定对接焊缝焊接工艺时，采用对接焊缝。对接焊缝合格的，也适用于角焊缝。罐壁和罐底形成的T形焊缝（俗称大角焊缝）根据罐壁厚和罐底厚要按照GB50128-2005单独评定。②板材对接焊缝评定合格的焊...
