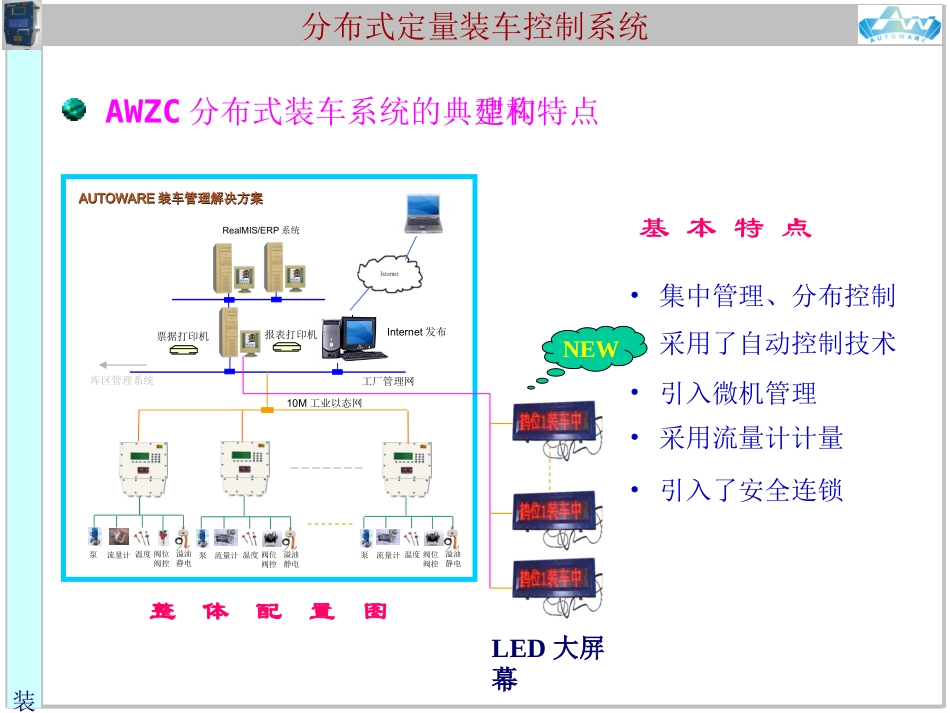

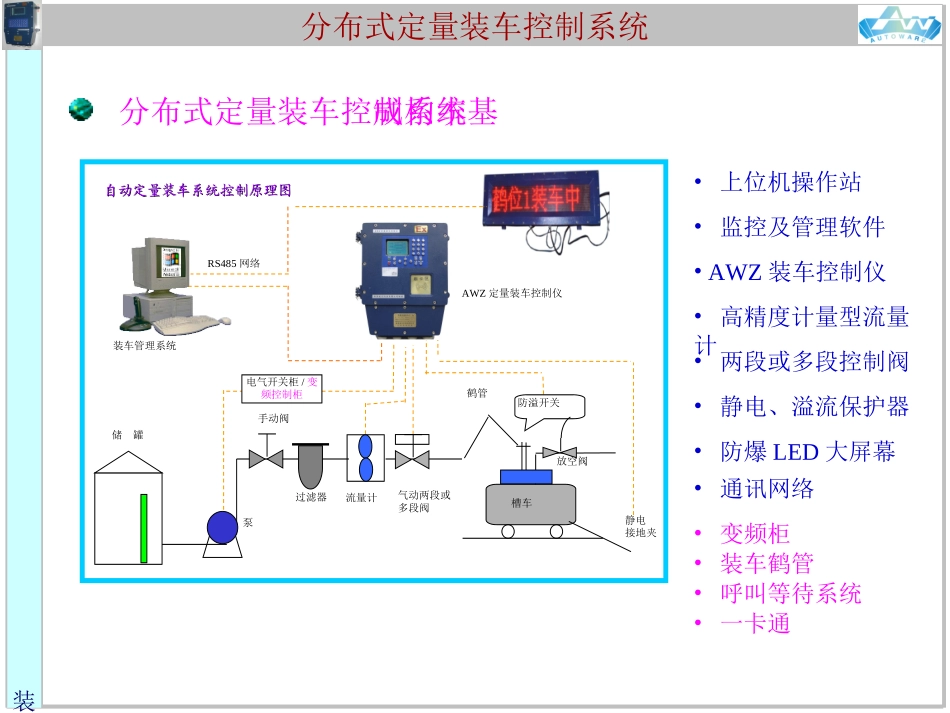

分布式定量装车控制系统定量装车系统及相关仪表培训讲义分布式定量装车控制系统装车系统基本构成分布式定量装车控制系统基本构成手动阀过滤器流量计鹤管气动两段或多段阀防溢开关RS485网络放空阀静电接地夹AWZ定量装车控制仪装车管理系统电气开关柜/变频控制柜泵储罐槽车自动定量装车系统控制原理图自动定量装车系统控制原理图•上位机操作站•AWZ装车控制仪•高精度计量型流量计•两段或多段控制阀•静电、溢流保护器•通讯网络•变频柜•装车鹤管•监控及管理软件•防爆LED大屏幕•呼叫等待系统•一卡通分布式定量装车控制系统装车系统基本构成AWZC分布式装车系统的典型构建和特点报表打印机票据打印机库区管理系统流量计温度阀位阀控溢油静电泵流量计温度阀位阀控溢油静电泵流量计温度阀位阀控溢油静电泵工厂管理网10M工业以态网AUTOWAREAUTOWARE装车管理解决方案装车管理解决方案RealMIS/ERP系统Internet发布整体配置图•集中管理、分布控制•引入微机管理•采用流量计计量•采用了自动控制技术基本特点•引入了安全连锁LED大屏幕NEW分布式定量装车控制系统装车系统基本功能AWZC分布式装车控制系统的基本功能1、远程参数设置2、远程装车控制3、远程过程监视4、票据生成打印5、通讯联网功能6、设备自检功能7、操作权限设置8、报表生成及查询9、远程报警及紧急停止装车10、开票及储运管理功能11、装车流程控制功能12、进销存管理系统业务室开票（相关参数录入数据库）控制室对票，换票，开具付油票据（或取卡）（用户名、单号提货量等参数录入相关数据库）槽车开到某一鹤位客户或司机输入提单和密码（或刷卡）正确？NO可在该鹤位装车？NO现场操作工准备就绪，按“开始”按钮开始装车YESYES现场装车、控制室监控装车过程装车到量？YESNO阀门、泵关闭，操作工拿出鹤管、卸下静电开关本次装车结束客户将一联付油单据（或刷卡）交给门卫，车开出中控室自动记录本次装车相关数据，形成数据库记录操作工放入鹤管、接上静电开关分布式定量装车控制系统为什么采用定量装车系统为什么采用定量装车控制系统？提高生产效率提高管理水平增强生产与物资安全性响应国家要求提升企业外部形象，展现企业实力分布式定量装车控制系统为什么采用定量装车系统为了提高生产效率•提高装车精度，避免反复多次装车•实现自动化装车，减少人工工作强度和操作人员数量•提高装车速度•可实现自动关阀、停泵，实现自动化装车生产分布式定量装车控制系统为什么采用定量装车系统为了提高管理水平•规范装车控制流程，为实现无纸化办公打基础•实现装车过程的监控（远程、就地、网络）•实现数据的实时存储•实现个各类生产报表的实时和定时生成•实现数据的网络共享，与ERP现代管理软件接口•采用现代化、智能化控制管理系统是世界趋势，也是企业与国际接轨的重要标志分布式定量装车控制系统为什么采用定量装车系统为了增强生产与物资的安全性•实现静电连锁，防止火灾及爆炸等事故•实现防溢流连锁，防止冒罐带来的物料损失和人身伤害•防止“水击”等类似事故•可避免用传统地磅计量带来的物料偷盗及管理问题•采用多级管理，防止错装分布式定量装车控制系统为什么采用定量装车系统为了响应国家安委会明文要求国务院安全生产监督管理委员会办公室安委办〔2008〕26号文《进一步加强危险化学品安全生产工作的指导意见》明确规定：工艺技术自动控制水平低的重点企业要制定技术改造计划，加大安全生产投入，在2010年底前，完成自动化控制技术改造，通过装备集散控制和紧急停车系统，提高生产装置自动化控制水平。2009年先后有解化液氨装车站、云维集团大为液氨装车站、柳化集团甲醇甲醛装车站、西安东方石油库等项目是因为国家安全部分检查后要求紧急整改而使用我公司系统的相信2010年会有更多的企业会接到整改命令的。分布式定量装车控制系统为什么采用定量装车系统为了提升企业外部形象，展现企业实力，减少贸易纠纷•汽、火车装车站是企业对外的一个重要窗口，是企业的重要门面之一•对某些仓储企业来说，先进的定量装车系统有助于提升客户对企业的信赖和信心分布式定量装车控制系统为什...
