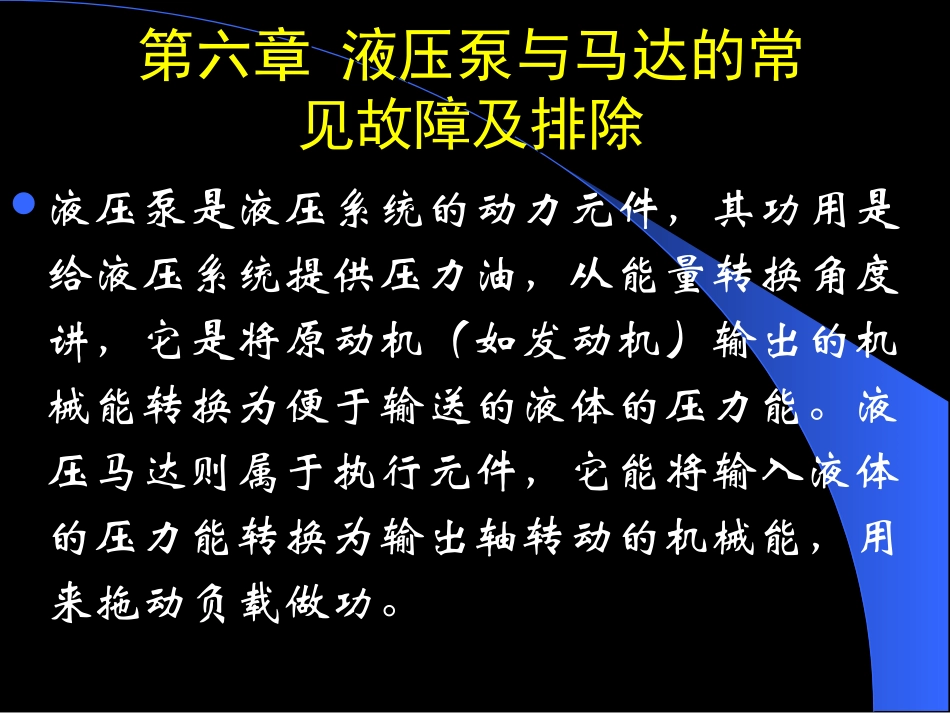

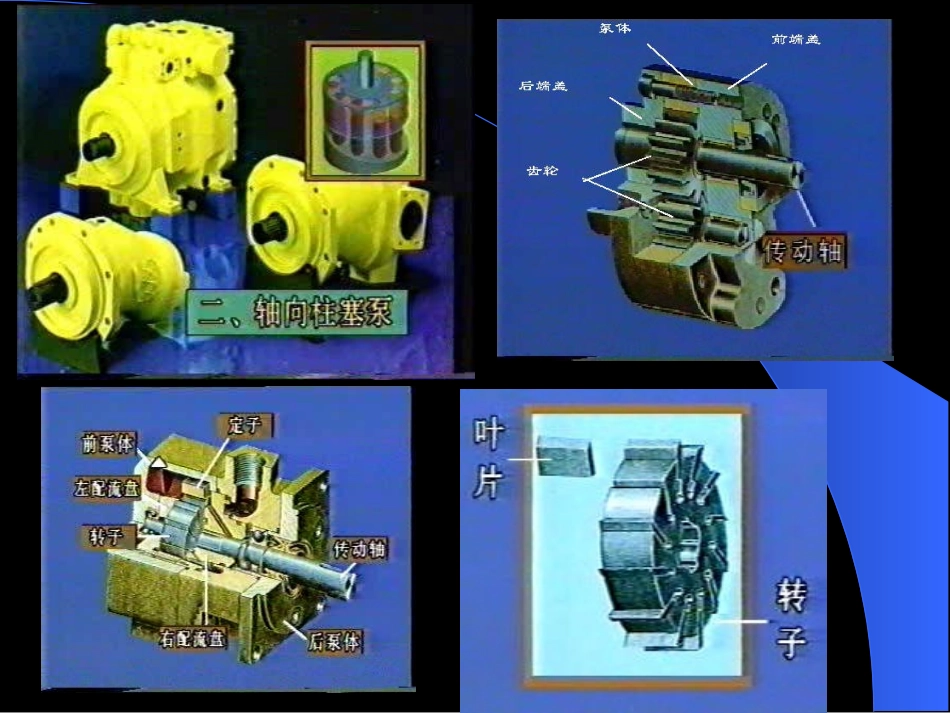

第六章液压泵与马达的常第六章液压泵与马达的常见故障及排除见故障及排除液压泵是液压系统的动力元件，其功用是给液压系统提供压力油，从能量转换角度讲，它是将原动机（如发动机）输出的机械能转换为便于输送的液体的压力能。液压马达则属于执行元件，它能将输入液体的压力能转换为输出轴转动的机械能，用来拖动负载做功。第一节齿轮泵（马达）的故障与排除第一节齿轮泵（马达）的故障与排除齿轮泵是工程机械上较为常见的液压泵。它的主要优点是结构简单，制造方便，价格低廉，体积小，重量轻，自吸性能好，对油液的污染不敏感，工作可靠，便于维护与修理等。其缺点是流量和压力脉动大，噪声大，排量不可调节。齿轮泵的齿轮是对称的旋转体，所以泵的允许转速较高，最高转速可达3000r/min左右。一、齿轮泵的结构特点一、齿轮泵的结构特点1、齿轮泵的困油现象22、径向不平衡力、径向不平衡力齿轮泵中齿轮所受受平衡的径向力通过齿轮轴传递给轴承，是影响轴承寿命的又一主要因素。齿轮径向所受的液压力分布如图3-7所示。排油腔压力最大（泵的工作压力），吸油腔压力最小（为负压），泵体与每个齿顶尖隙均有压力降低，液压力的合力对主、被动齿轮都构成一个很大的径向负荷，合成后的径向液压力Fp作用于主、被动齿轮的方向如图所示。图3-7齿轮泵径向力的分布对主动齿轮，Fp和FT夹角较大，故合成后的径向力F1较小；被动齿轮所受两力Fp和FT夹角较小，故合成后的径向力F2很大。因此，齿轮泵的被动齿轮轴承往往先损坏，故在拆检齿轮泵时应首先检查被动齿轮轴和轴承。随着齿轮泵工作压力的提高，齿轮泵的齿轮轴和轴承所受的径向不平衡力很大，会使齿轮轴产生弯曲变形，加剧了齿顶对泵体的磨损，也严重影响着齿轮泵轴承的寿命，进而影响着泵的寿命。33、端面间隙泄漏、端面间隙泄漏齿轮泵高压油的泄漏有三个途径：一是齿顶与泵体的径向间隙，二是轮齿啮合线的间隙，三是轮齿端面与前后泵盖（或侧板等）的轴向端面间隙。其中，径向间隙泄漏由于流动路线较长，泄漏量较小；轮齿啮合线的间隙在齿面正常的情况下很小，泄漏量更小；端面间隙泄漏在齿轮泵的内泄漏中所占比例较大，约为总量的75%~80%。在端面间隙泄漏的油液中，一部分直接漏到低压油腔，另一部分泄漏到轴承腔，对轴承起冷却与润滑作用，然后经泵体上的孔流回吸油腔，因此齿轮泵没有单独设置外泄漏油口。显然，齿轮泵的端面间隙泄漏是影响其容积效率的主要因素，为了提高容积效率，就必须采取有效措施减小端面间隙泄漏。一般讲，齿轮泵的端面间隙随着齿轮的运转会产生磨损而不断增加（低压齿轮泵采用固定端面间隙），因此通过合力设计端面间隙来提高容积效率是达不到目的的。现在生产的中高压齿轮泵常采用浮动轴套、弹性侧板、浮动侧板等措施，以实现端面间隙磨损后的自动补偿，使齿轮泵长期保持有较高的容积效率。对于齿轮泵，为了解决困油现象有些开设非对称式困油卸荷槽，为减小径向不平衡力和端面间隙泄漏而在泵体、泵盖、轴套等上采取多种措施，内部泄漏的油液又引入吸油腔，造成大多数泵的结构为非对称式，故一般来说齿轮泵不可用作齿轮马达，对已经装配后的齿轮泵只允许向一个方向旋转（有些泵可以通过重新装配实现反转）。44、备常用齿轮泵的结构与检修、备常用齿轮泵的结构与检修由于齿轮泵运转时存在不利因素，影响了泵的正常工作及压力的提高，所以不同型号的齿轮泵在结构上采取了不同的措施来克服这些不利因素。下面介绍工程机械中常见的几种国产的外啮合齿轮泵，并介绍其检查与装配要点。CB系列齿轮泵CB系列齿轮泵的结构如图3-8所示，常用于液压转向系统、液力工程机械的变矩—变速系统中向液力变矩器和动力换档变速系统供油，其额定压力一般为9.8MPa，最高压力为13.5MPa，使用转速范围为1300~1625r/min，按其排量大小有多种规格（如排量有10、32、46、98mL/r），各规格泵零件的尺寸大小都不一样，但结构形式和组成基本相同。图3-8CB型齿轮泵—泵体，2—浮动轴套，3，11—被、主动齿轮，4—弹性导向钢丝，5—卸压片，6—密封圈，7—泵盖，拆检与装配要领①拆开检修时，必须用轻质柴油或...
