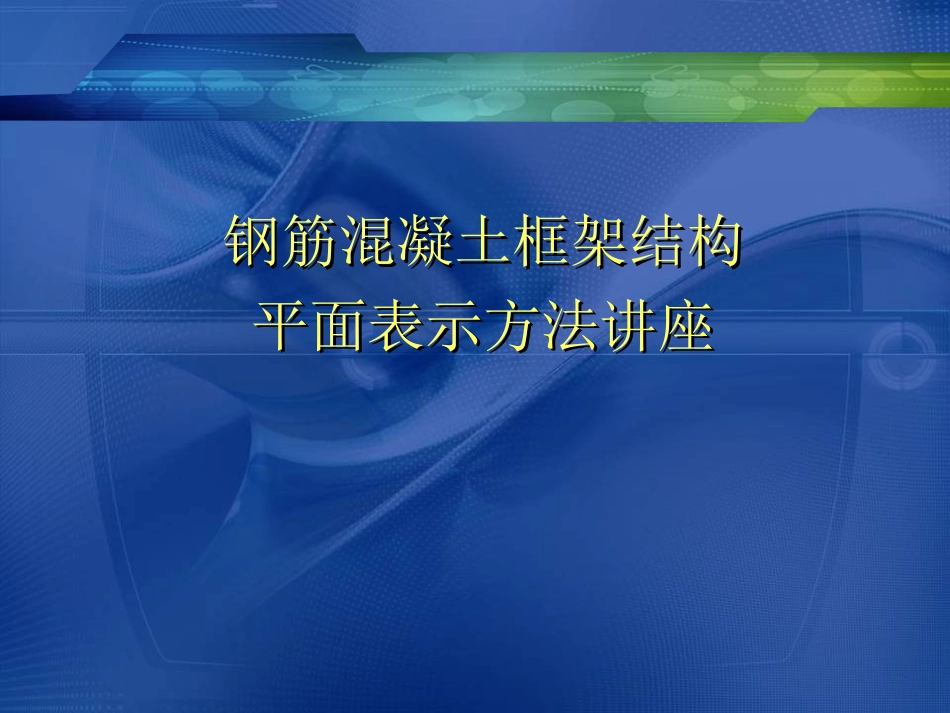

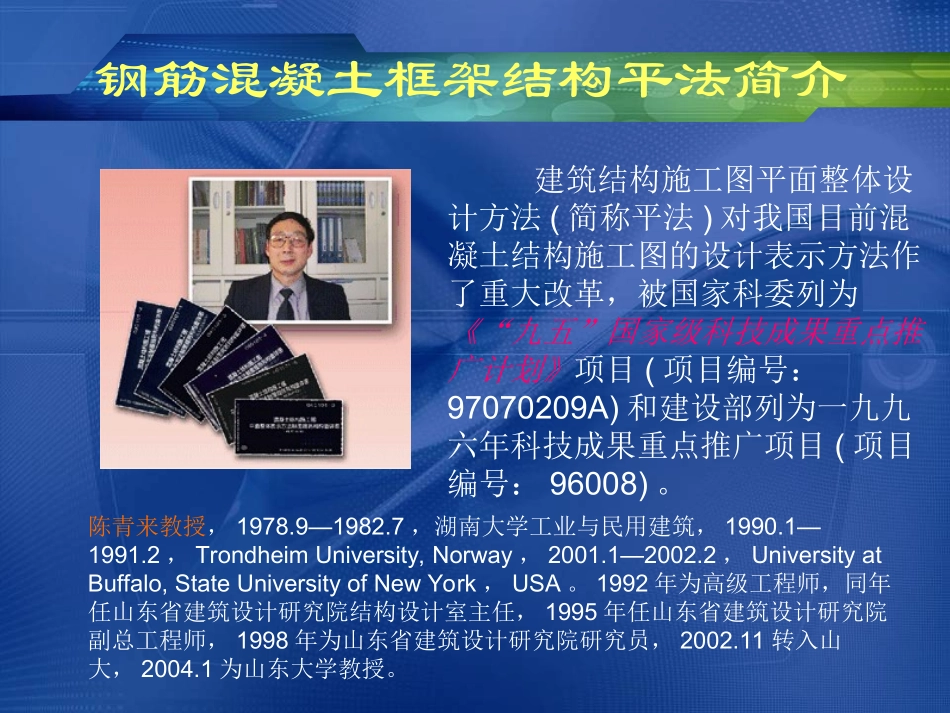

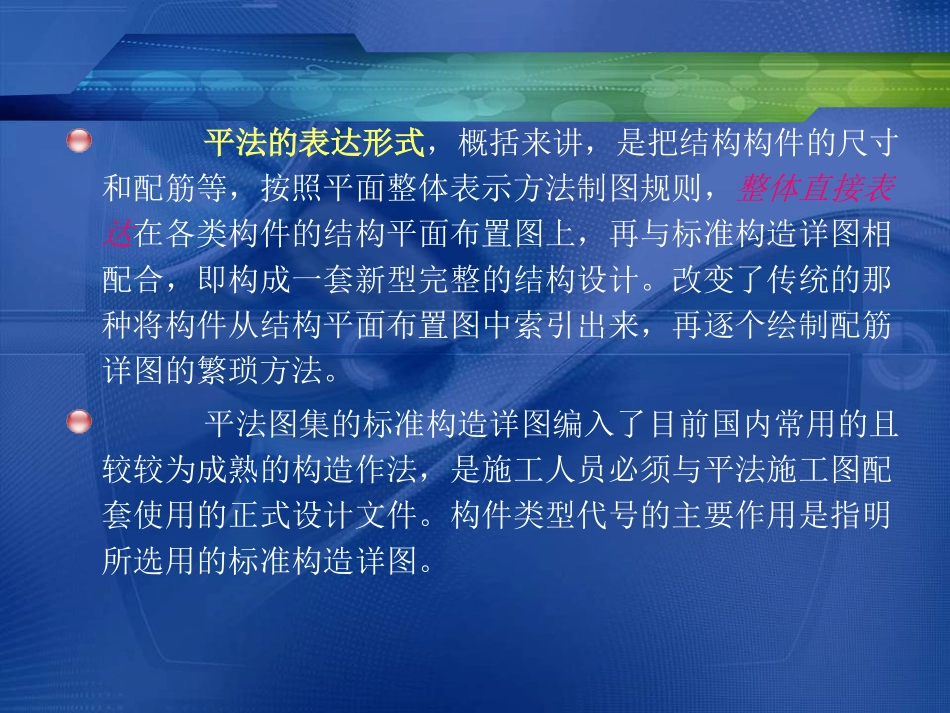

钢筋混凝土框架结构钢筋混凝土框架结构平面表示方法讲座平面表示方法讲座钢筋混凝土框架结构平法简介建筑结构施工图平面整体设计方法(简称平法)对我国目前混凝土结构施工图的设计表示方法作了重大改革，被国家科委列为《“九五”国家级科技成果重点推广计划》项目(项目编号：97070209A)和建设部列为一九九六年科技成果重点推广项目(项目编号：96008)。陈青来教授，1978.9—1982.7，湖南大学工业与民用建筑，1990.1—1991.2，TrondheimUniversity,Norway，2001.1—2002.2，UniversityatBuffalo,StateUniversityofNewYork，USA。1992年为高级工程师，同年任山东省建筑设计研究院结构设计室主任，1995年任山东省建筑设计研究院副总工程师，1998年为山东省建筑设计研究院研究员，2002.11转入山大，2004.1为山东大学教授。平法的表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法。平法图集的标准构造详图编入了目前国内常用的且较较为成熟的构造作法，是施工人员必须与平法施工图配套使用的正式设计文件。构件类型代号的主要作用是指明所选用的标准构造详图。1．框架柱平法施工图的识图柱的类型代号有框架柱（KZ）、框支柱（KZZ）、芯柱（XZ）、梁上柱（LZ）、剪力墙上柱（QZ）等。柱平法施工图有列表注写方式、截面注写方式。列表注写方式，系在柱平面布置图上，分别在同一编号的柱中选择一个截面标注几何参数代号，在柱表中注写柱号、柱段起止标高、几何尺寸、与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式，来表达柱平法施工图。截面注写方式系在分标准层绘制的柱平面布置图上，分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值的方式，来表达柱平法施工图。箍筋加密区在标准构造详图规定。注:KZ1为边柱，C25砼,三级抗震,采用焊接连接，主筋在基础内水平弯折为200，基础箍筋2根，主筋的交错位置、箍筋的加密位置及长度按“03G101-1规范”计算50050055050050032003200320032001000基础顶面顶层屋面三层楼面二层楼面一层楼面55012b25KZ1边柱柱头(与梁上部纵筋搭接)100截面返回图柱箍筋加密区标准构造详图图柱插筋标准构造详图（基础梁底与板底一平）2．框架梁平法施工图的识图钢筋混凝土梁类型及代号为楼层框架梁KL、屋面框架梁WKL、框支梁KZL、非框架梁L、悬挑梁XL、井式梁JSL等。梁平法施工图分平面注写方式、截面注写方式。平面注写包括集中标注、原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注。具体识读见下页：梁的集中标注梁的集中标注梁集中标注的内容，有五项必梁集中标注的内容，有五项必注值及一项选注值，规定如下：注值及一项选注值，规定如下：第一项：梁编号第一项：梁编号第二项：梁截面尺寸第二项：梁截面尺寸b×h(b×h(宽宽××高高))第三项：梁箍筋，包括钢筋级第三项：梁箍筋，包括钢筋级别、直径、加密区与非加密区间距别、直径、加密区与非加密区间距及肢数及肢数第四项：梁上部通长筋或架立第四项：梁上部通长筋或架立筋筋长筋（抗震）或架立筋（非抗长筋（抗震）或架立筋（非抗震）值、震）值、第五项：梁侧面纵向构造钢筋或第五项：梁侧面纵向构造钢筋或受扭钢筋受扭钢筋第六项：梁顶面标高高差第六项：梁顶面标高高差梁的平面注写方式包括：集中注写和原位注写梁的原位标注梁的原位标注(1)(1)梁支座上部纵筋梁支座上部纵筋(2)梁下部纵筋(3)附加箍筋或吊筋集中标注表示：框架梁KL1，3跨，一端有悬挑,截面为300*600；箍筋为I级钢筋，直径8，加密区间距为100，非加密区间距为200，均为两肢箍；上部通长筋为2根直径22的二级钢；原位标注表示：支座1上部纵筋为4根直径22的二级钢，支座2两边上部纵筋为6根直径22的二级钢分两排，上一排为4根，下一排为2根；第一跨跨距3600，下部纵筋为3根直径18...
