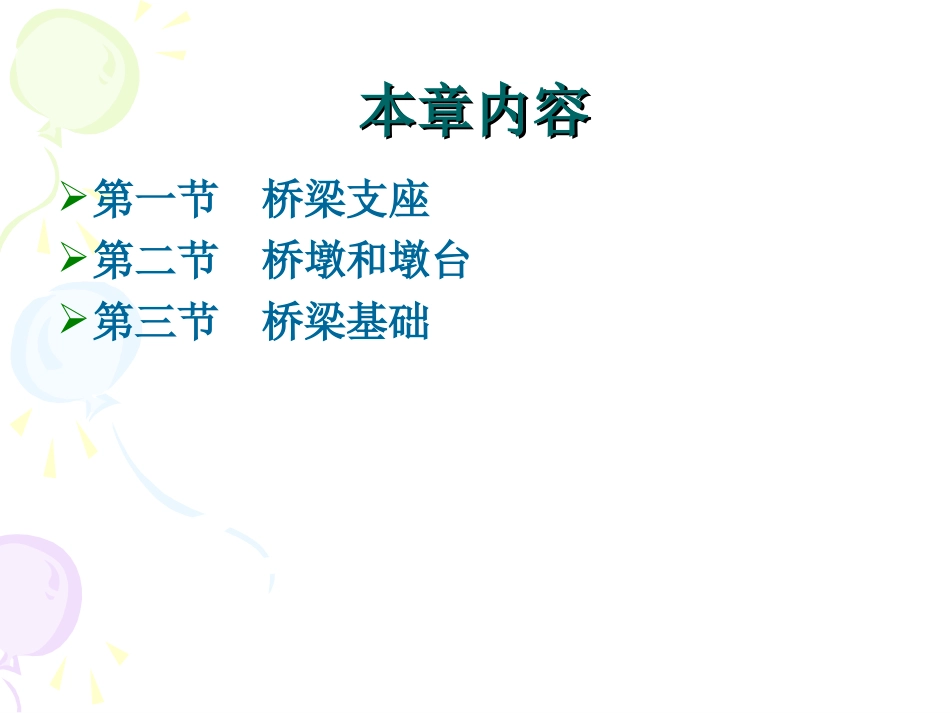

第七章桥梁支座、第七章桥梁支座、墩台与基础墩台与基础本章内容本章内容第一节桥梁支座第二节桥墩和墩台第三节桥梁基础第三节桥梁基础第三节桥梁基础一、基础的作用与要求基础指桥梁结构物直接与地基接触的部分，是桥梁下部结构的重要组成部分。承受基础传来的荷载的那一部分地层（岩层或土层）则称为地基。地基与基础受到各种荷载后，其本身将产生应力和变形。为了保证桥梁的正常使用和安全，地基和基础必须具有足够的强度和稳定性，变形也应在容许范围之内。根据地基土的土层变化情况、上部结构的要求和荷载特点，桥梁基础可采用各种类型。第七章桥梁支座、墩台与基础桥梁工程第三节桥梁基础第三节桥梁基础基础类型的选定主要取决于地质土层的工程性质与水文地质条件、荷载特性、桥梁结构型式及使用要求，以及材料的供应和施工技术等因素。选择的原则是：力争做到使用上安全可靠、施工上简便可行、经济上节约合理。因此，必要时应作不同方案的比较，从中得出较为适宜与合理的设计和施工方案。第七章桥梁支座、墩台与基础桥梁工程第三节桥梁基础第三节桥梁基础众多工程实例表明，桥梁的地基与基础的设计与施工质量的好坏，是关系到整座桥梁质量的根本问题。因为基础工程是隐蔽工程，如有缺陷，较难发现，也较难弥补或修复，而这些缺陷往往直接影响整座桥梁的使用甚至安危。基础工程施工的进度，经常控制全桥施工进度。下部工程的造价，尤其是在复杂地质条件下或深水基础，通常占全桥相当大的比重。因此，从事这项工作必须做到精心设计，精心施工，确保万无一失。第七章桥梁支座、墩台与基础桥梁工程第三节桥梁基础第三节桥梁基础桥梁结构是一个整体，上下部结构和地基是共同工作，相互影响的。地基的任何变形都必然引起上下部结构的相应位移，上下部结构的受力行为也必然关系到地基的强度和稳定条件。所以，桥梁基础的设计、施工都应紧密结合桥梁结构的特点和要求，全面分析，综合考虑。本节简要介绍浅置基础、桩及管柱基础和沉井基础。第七章桥梁支座、墩台与基础桥梁工程第三节桥梁基础第三节桥梁基础二、基础的类型与构造桥梁基础根据埋置深度分为浅置基础和深置基础两类，它们的施工方法不同，设计计算原理不同。浅置基础是在墩台处直接修建的埋深较浅的基础（一般小于5m）。由于浅层土质不良，有时需把基础埋置于较深的良好地层上，这样的基础称为深基础（一般埋深大于5m）。基础埋置在土层内深度虽较浅，但在水下部分较深，如深水中的桥墩基础，称为深水基础。浅置基础最为简单，也最常用；当需要设置深基础时，则常采用桩基础或沉井基础，特殊桥位也可能采用其他大型基础或组合形式。桥梁基础的分类见表7.1。第七章桥梁支座、墩台与基础桥梁工程第三节桥梁基础第三节桥梁基础第七章桥梁支座、墩台与基础桥梁工程第三节桥梁基础第三节桥梁基础浅置基础浅置基础又称刚性扩大基础（spreadfoundation)，也称明挖基础。其构造参见图7.39。浅置基础是直接在墩台处开挖基坑修建而成的实体基础，适合于在岸上或水流冲刷影响不大的浅水处，且浅表地基承载力合适的地层。它构造简单，施工方便，最为常见。第七章桥梁支座、墩台与基础桥梁工程第三节桥梁基础第三节桥梁基础第七章桥梁支座、墩台与基础桥梁工程第三节桥梁基础第三节桥梁基础明挖扩大基础的平面形状常为矩形，也有其他形式（视墩台身底面的形状而定）；立面形状可为单层或多层台阶扩大形式，其与地基承载力及下部荷载大小等有关，如图7.39所示。自墩台身底边缘至基顶边缘的距离c1以及台阶宽度c2、c3称为襟边，其作用一方面是扩大基底面积增加基础承载力，另一方面便于对基础施工时在平面尺寸上可能发生的误差进行调整，同时也为了支立墩台身模板的需要。襟边的最小值为20～50cm。基础每层台阶的高度通常为50～100cm，且一般情况下各层台阶宜采取相同厚度。基础的各级台阶的正交方向的坡线与竖直线所成夹角α称为刚性角，其值不应超过某一限值αmax，以防基础开裂破坏。αmax与基础材料有关，混凝土基础为40~45°，石砌基础为30~35°。第七章桥梁支座、墩台与基础桥梁工程第三节桥...
