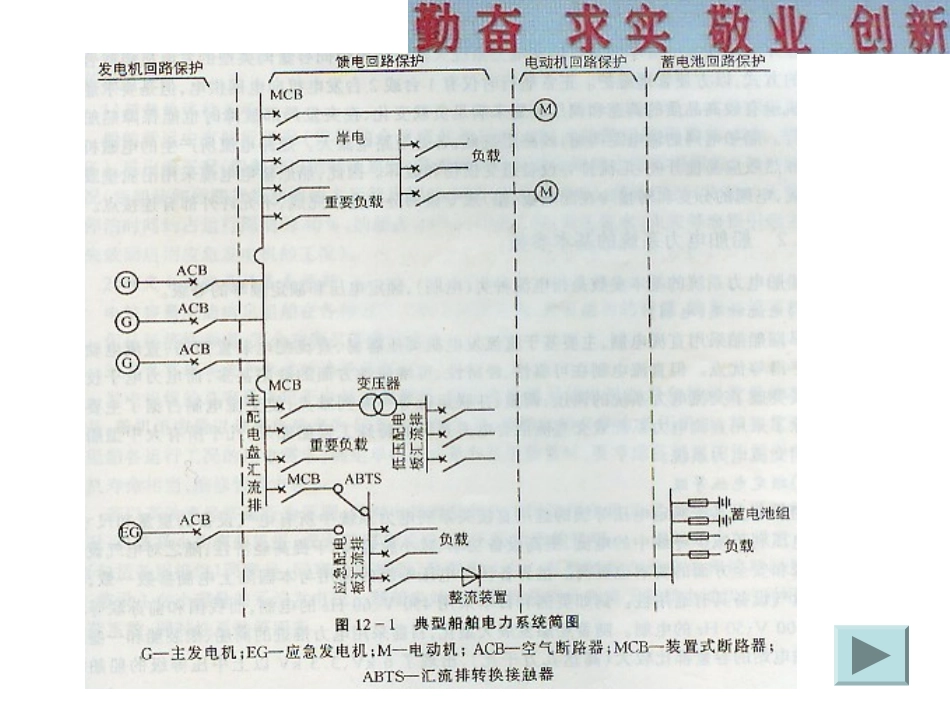

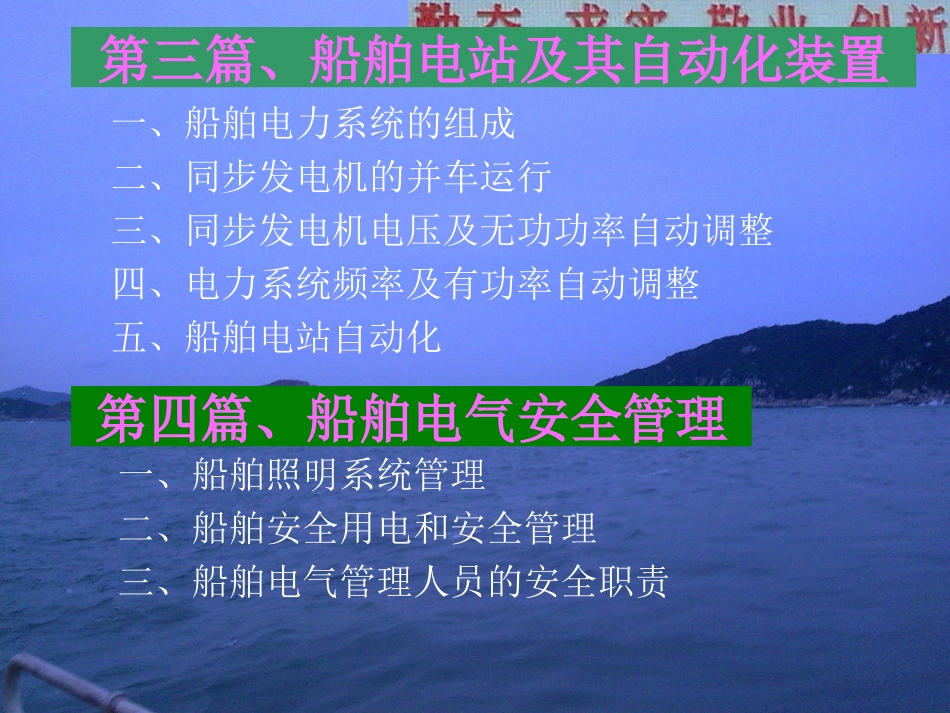

第三篇、船舶电站及其自动化装置一、船舶电力系统的组成二、同步发电机的并车运行三、同步发电机电压及无功功率自动调整四、电力系统频率及有功率自动调整五、船舶电站自动化第四篇、船舶电气安全管理一、船舶照明系统管理二、船舶安全用电和安全管理三、船舶电气管理人员的安全职责船舶电站船舶电力系统的组成12.1概述12.2配电装置12.3万能式自动空气断路器12.4船舶电网12.5电网保护及保护装置12.6同步发电机的保护及保护装置12.7轴带发电机装置1.船舶电力系统如何组成？有什么特点？2.船舶电站容量与发电机组数量是根据什么原则确定？3.船舶配电装置有几种？各自的作用和特点如何？4.船舶蓄电池装置的维护、保养？5.接岸电满足条件？检测保护装置应具有什么功能？6.船用发电机主开关的结构及工作原理？7.船舶电网有哪些？各自特点？船舶电网有哪些保护？8.船舶同步发电机设置了哪种保护，是如何实现的？本章侧重：组成、原理、原则、规定、方法和特点。本章注意的问题：12.1概述本节主要内容：1、船舶电力系统的组成及特点主要掌握组成、作用和特点。2、船舶电力系统基本参数三个基本参数：电制、额定电压、额定频率3、发电机组容量及台数确定的原则电站容量确定原则的原因。确定机组数量时考虑的因素。4、应急发电机容量的确定电源装置：指发电机和蓄电池。配电装置：指由各种开关和电器组成的电板。电力网：电缆、电线总称。负载:指用电设备。【电力拖动负载、照明负载、通讯导航设备】2.1.1船舶电力系统的组成及特点1）组成：电源装置、配电装置、电力网和负载组成。如图：2）电力系统的特点：1.独立系统，相对容量较小；2.多台同容量同类型的发电机组供电，具有维护方便和较高的安全可靠性；3.输电距离短，线路阻抗低，短路电流大，对设备的损伤和破坏大；基本参数：电流种类（电制）；电压；频率。1）电流种类：，指直流电制和交流电制。2）额定电压等级：电压等级一般与陆上用电一致。[注意]：A、电源与负载不同。电源电压的额定值比同级电力系统用电设备的额定电压高5%左右。我国：电力：400V/380V；照明：230V/220VB、《钢质海船入级和建造规范》的规定（教材P207）。3）额定频率：交流电制船舶的额定频率与陆地上的频率一致。工业用电额定频率，简称工频。——我国为：50Hz。12.1.2船舶电力系统基本参数总原则：满足需求，确保安全，注意经济。【注意】电站总容量不能等于全船用电设备的标称电功率的总和，也不等于某工况下的用电设备的标称电功率的总和。1）船舶的运行工况：航行、进出港、装卸货、停泊、应急。用电量最大是进出港（过狭水道）工况，或称“机动工况”。2）确定电站容量的基本原则：电站总容量由各工况用电量及相对周期决定，并有适当裕量，确保连续可靠供电。3）发电机组容量和数量的选择原则发电机组的总容量由电站总容量决定。原则是：1.单机容量以最高负荷率80%计；2.考虑备用至少两台；3.应与主机寿命相当；4.维护管理方便（不能太多、一般最多4台）。12.1.3发电机容量及台数确定的原则12.1.4应急发电机容量的确定规范：客船和500总吨及以上货船应设有独立的应急电源。SOLAS要求如下：种类：船舶应急电源可采用应急发电机（大应急）和蓄电池组（小应急），或者两者都采用。应急发电机又称为：大应急电源。要求：一般采用柴油或汽油发电机组。确保在应急状态下能迅速投入运行（承载额定负载最长时间不得超过45秒）。原动机应有独立性和机动性。位置：防撞舱后、舱壁甲板以上、机舱以外。12.2配电装置本节主要内容：1.配电装置的分类；2.各种配电板的作用、特点。3.蓄电池4.岸电箱12.2.1配电装置的分类船舶配电装置是对电源发出的电能进行集中控制并分配给各用电设备的一种装置。按用途分为：主配电板—主发电机的控制和监测应急配电板—应急发电机的控制和监测充放电板—蓄电池组的控制和监测区域分配电板—向成组用电设备进行供电，分配电板<16A；区配电板>16A。岸电箱—通过岸电箱把岸电接至船舶主配电板或应急配电板。12.2.2主配电板的构成及功能组成：主配电板由发电机控制屏，并车屏，负载屏，连接母线（汇流排）四部分组成。1.发电机控制...
