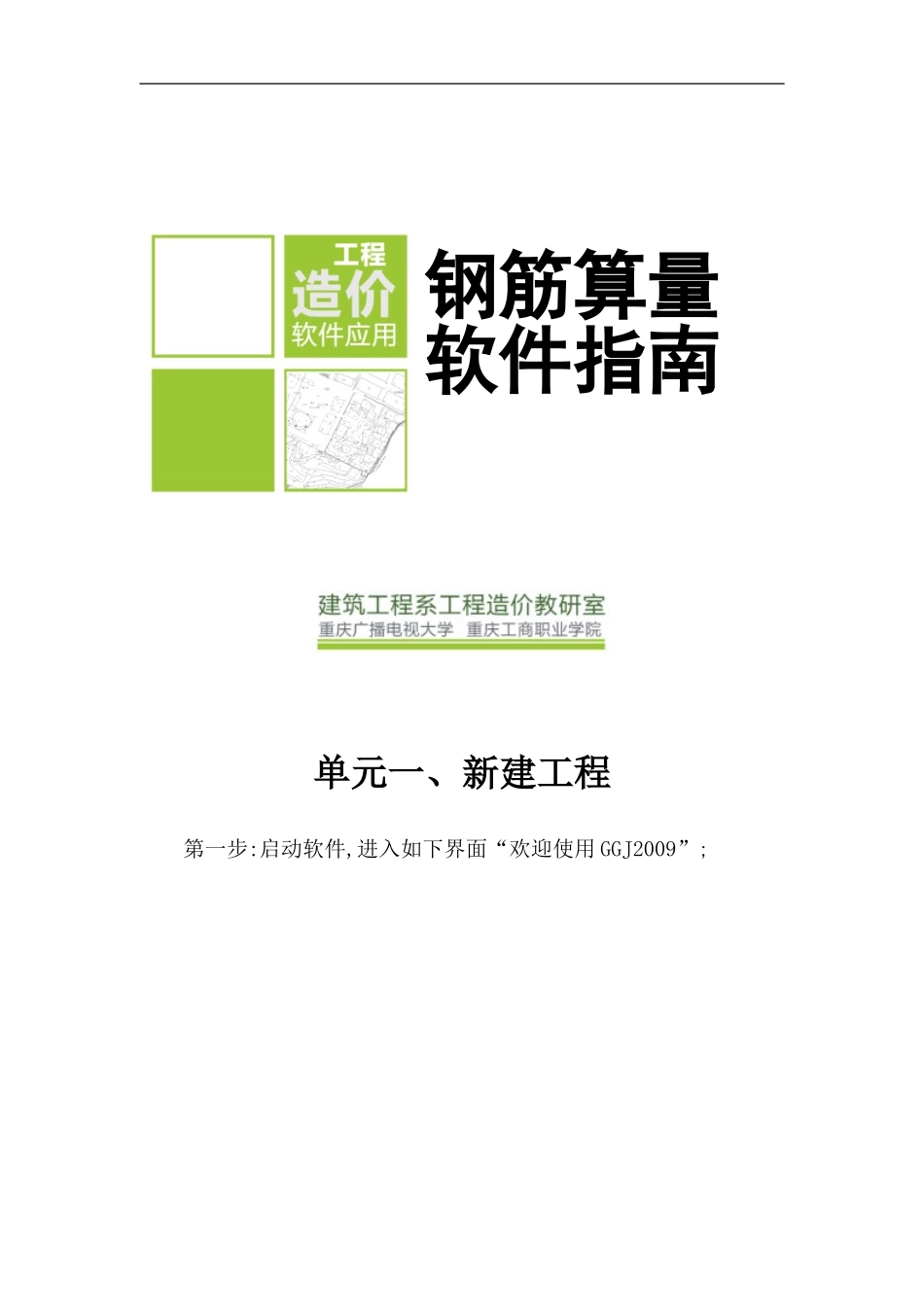

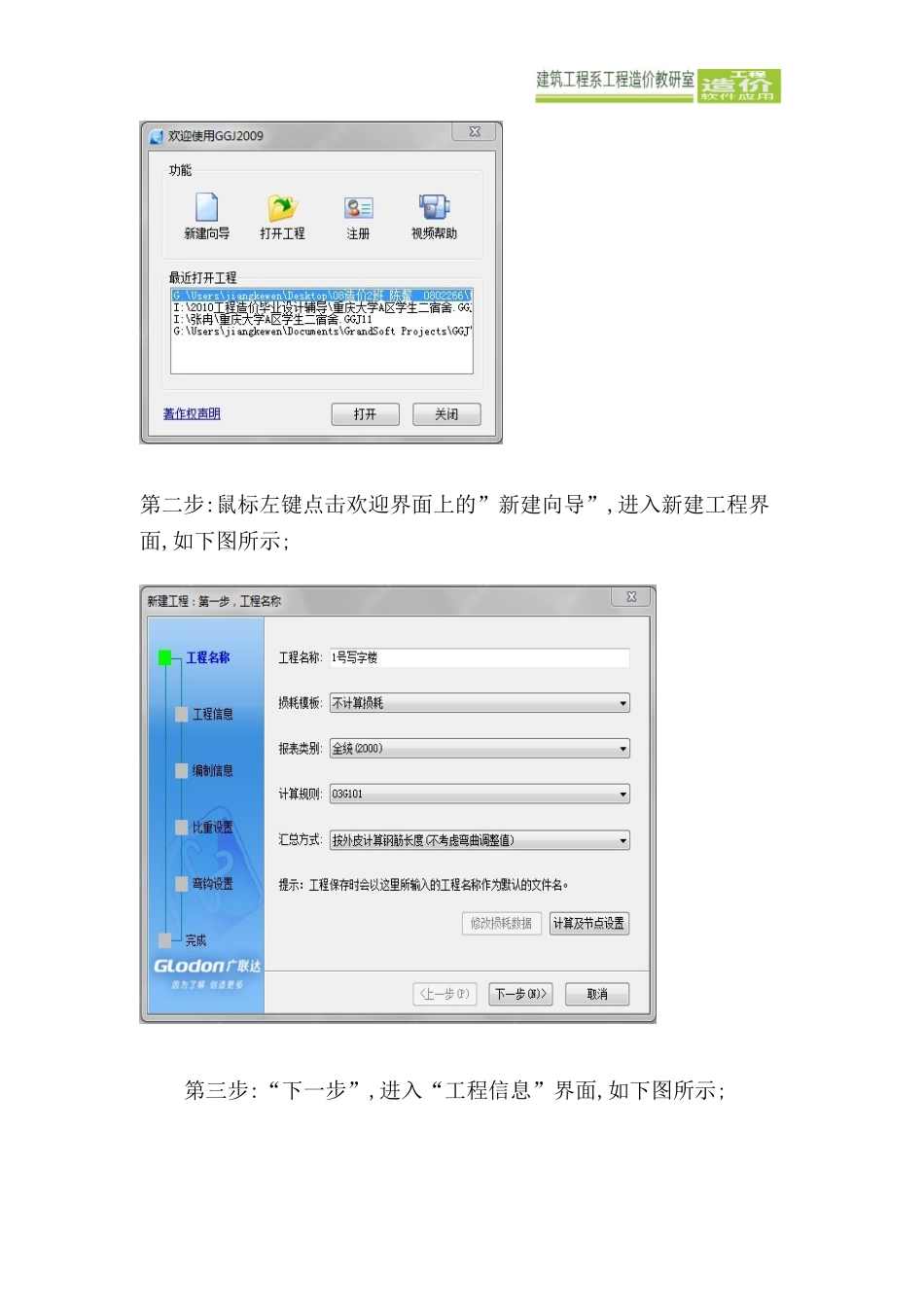

单元一、新建工程第一步:启动软件,进入如下界面“欢迎使用GGJ2009”;钢筋算量软件指南第二步:鼠标左键点击欢迎界面上的”新建向导”,进入新建工程界面,如下图所示;第三步:“下一步”,进入“工程信息”界面,如下图所示;第四步:点击”下一步”,进入”编辑信息”界面,如下图所示;根据实际工程情况填写相应的内容,汇总报表是,会链接到报表里.第五步:点击”下一步”,进入”比重设置”界面,如下图所示,对各类钢筋的比重可以进行设置.目前国内市场上没有直径为6的钢筋,一般用直径为6.5的钢筋代替,这种情况,需要把直径为6的钢筋的比重修改为直径6.5的钢筋比重,直接在表格中复制、粘帖即可。第六步：点击“下一步”，进入“弯钩设置”界面，用户可以根据需要对钢筋的弯钩进行设置。图中可勾选的项目“箍筋弯钩平直段计算按构件抗震考虑”，如果选上，软件会按照06G101-6计算。第七步：点击“下一步”，进入“完成”界面，这里显示了工程信息和编制信息，如下图所示。第八步：点击“完成”，完成新建工程，切换到“工程信息”界面，如下图所示。该界面显示了新建工程的工程信息，供用户查看和修改。单元二、新建楼层第一步：从“工程信息”见面切换到“楼层设置”界面，根据结构图纸进行楼层的建立，如下图所示。第二步：用鼠标左键点击“插入楼层”按钮，单击三下，根据图纸修改楼层层高，如下图所示。第三步：根据图纸建施-01与结施-01设计的混凝土强度等级与保护层厚度，在软件中设置，如下图所示。第四步：现在修改了“首层”的混凝土强度等级与保护层厚度，修改其他层时，可进行如下操作，在目前界面下，点击“复制到其他楼层”如下图所示，点击“确定”按钮。第五步：根据图纸结施-01要求，点击“计算设置”后，在点击“搭接设置”，出现以下界面，按照图纸要求，修改界面，如下图所示。单元三、轴网的定义与绘制第一步：切换到绘图输入界面之后，软件默认为轴网的定义界面，如下图所示。第二步：查看建施-3，一层平面图。该工程的轴网是简单的正交轴网。第三步：点击“新建”，选择“新建正交轴网”，新建“轴网-1”，如下图所示。第四步：输入下开间和左进深的数据。下开间：在“常用值”下面的列表中选择要输入的轴距，或者在【添加】按钮下的输入框中输入相应的轴网间距，点击【添加】；按照图纸从左到右的顺序依次输入数据。左进深：鼠标选择“左进深”页签，切换到左进深的输入界面；按照同样的做法，在“常用值”下面的列表中选择或者添加按钮下的输入框中输入相应的轴网间距，点击“添加”按钮。可以看到右侧的轴网图显示区域已经显示了定义的轴网，轴网定义王成下一步就要开始绘制轴网，如下图所示。第五步：轴网定义完毕后，点击“绘图”按钮，切换到绘制界面。弹出“请输入角度”对话框，提示用户输入定义轴网需要旋转的角度。本工程轴网为水平竖直向德正交轴网，旋转角度按软件默认输入为0即可。点击“确定”，绘图区显示轴网，绘制完成，如下图所示。单元四、柱的定义与绘制第一步：先进行首层框架柱的定义，在绘图输入的树状构件列表中选择“柱”，点击“定义”按钮，如下图所示。第二步：点击“新建”，选择“新建矩形柱”，新建KZ-1的“属性编辑”，供用户输入柱的信息。柱的属性主要包括柱类别、截面信息和钢筋信息，以及主类型等，这些决定柱钢筋的计算，需要按实际情况进行输入。第三步：点击“定义/绘图”按钮转换，切换到绘图界面后，软件默认的是“点”画法，按照结施-2中柱的位置，点式绘制KZ-1，如下图所示。第四步：与上述同样的方法新建Z-1。绘制Z-1：用键盘上的shift+鼠标左键单击（4/A）交点，根据图纸上所示的数据填写偏移值，点击“确定”，用同样的方法做（5/A）交点的Z-1柱，如下图所示。单元五、梁的定义与绘制第一步：单击左侧模块导航栏“梁”，展开下拉菜单，单击“梁”。单击“新建”下拉菜单，点击“新建矩形梁”，根据图纸结施-03，在“属性编辑器”对话框中，填写梁的信息。第二步：将新建完成的横梁用鼠标左键双击“KL-1”，开始用软件默认的画法绘制图形，左键单击（1/A）轴线交点，单击（5/A）轴线相交点，单击右键结束。同样的发法可以绘...
