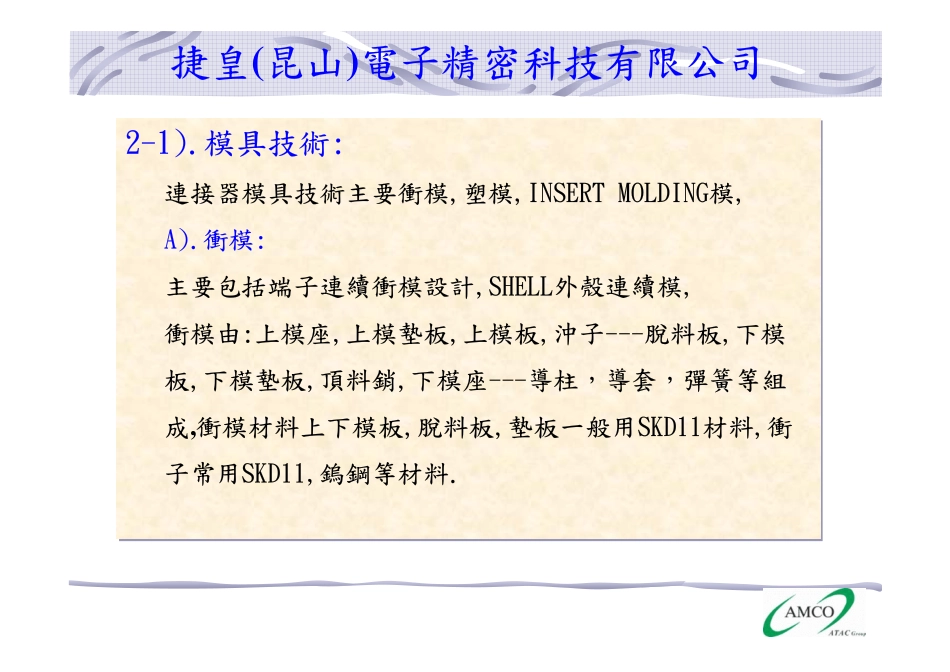

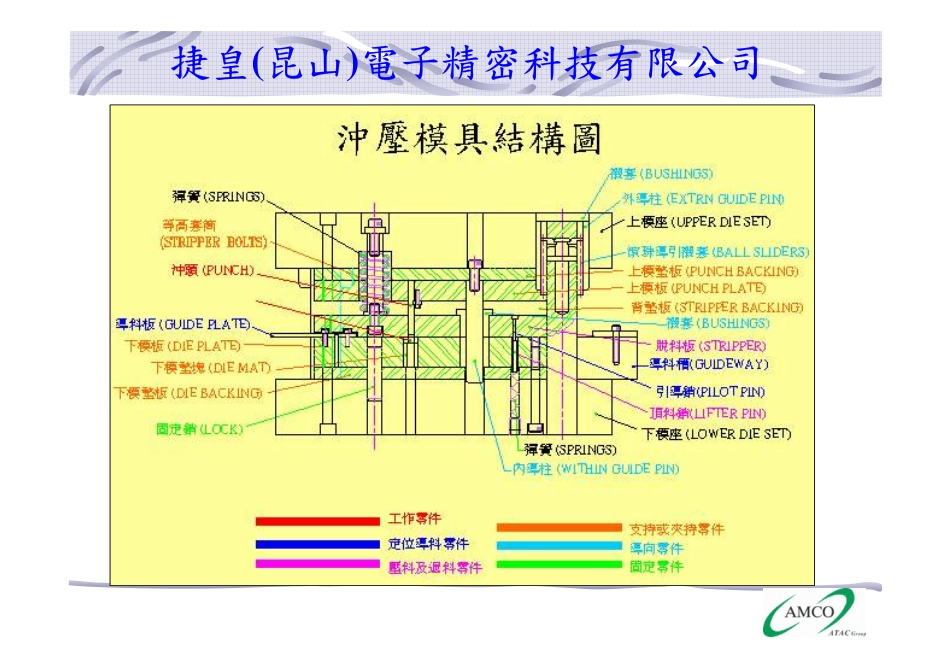

連接器簡介捷皇(昆山)電子精密科技有限公司捷皇(昆山)電子精密科技有限公司2-1).模具技術:連接器模具技術主要衝模,塑模,INSERTMOLDING模,A).衝模:主要包括端子連續衝模設計,SHELL外殼連續模,衝模由:上模座,上模墊板,上模板,沖子---脫料板,下模板,下模墊板,頂料銷,下模座---導柱,導套,彈簧等組成,衝模材料上下模板,脫料板,墊板一般用SKD11材料,衝子常用SKD11,鎢鋼等材料.2-1).模具技術:連接器模具技術主要衝模,塑模,INSERTMOLDING模,A).衝模:主要包括端子連續衝模設計,SHELL外殼連續模,衝模由:上模座,上模墊板,上模板,沖子---脫料板,下模板,下模墊板,頂料銷,下模座---導柱,導套,彈簧等組成,衝模材料上下模板,脫料板,墊板一般用SKD11材料,衝子常用SKD11,鎢鋼等材料.捷皇(昆山)電子精密科技有限公司上模座上模座上模墊板上模墊板上模板上模板脫料板脫料板下模板下模板下模墊板下模墊板下模座下模座導柱導套導柱導套止高塊止高塊捷皇(昆山)電子精密科技有限公司捷皇(昆山)電子精密科技有限公司單個零件用料量為:W(料寬)*t(材厚)*PITCH(步距)*密度單個零件用料量為:W(料寬)*t(材厚)*PITCH(步距)*密度捷皇(昆山)電子精密科技有限公司B).塑模(MOLD):即將熔融塑膠原料注入塑模模腔內成型出所要零件之模具,其與鑄造技術有些類似.塑模由:母模背板,母模板(內置模芯)---公模板(內置模仁),承板,頂針板,支撐板,公模背板---滑塊,彈簧等,其中料從母模灌嘴經流道進入模腔.排氣槽設在公母合模面,開槽0.5~1.5um或頂針縫隙.冷卻管開在公母模板內,如果無空間則開在背板中.材料:模芯,模仁,滑塊用SKD61,其餘用S55C(55鋼).B).塑模(MOLD):即將熔融塑膠原料注入塑模模腔內成型出所要零件之模具,其與鑄造技術有些類似.塑模由:母模背板,母模板(內置模芯)---公模板(內置模仁),承板,頂針板,支撐板,公模背板---滑塊,彈簧等,其中料從母模灌嘴經流道進入模腔.排氣槽設在公母合模面,開槽0.5~1.5um或頂針縫隙.冷卻管開在公母模板內,如果無空間則開在背板中.材料:模芯,模仁,滑塊用SKD61,其餘用S55C(55鋼).捷皇(昆山)電子精密科技有限公司母模背板母模背板母模板母模板公模板公模板承板承板母模背板母模背板支撐板支撐板頂針板頂針板彈簧彈簧頂針頂針水管孔水管孔捷皇(昆山)電子精密科技有限公司捷皇(昆山)電子精密科技有限公司C).INSERTMOLDING模:INSERTMOLDING模是塑模的一種延伸,其是將金屬零件嵌入到塑模中進行局部成型,成型出來後金屬零件上將附著塑膠部分.C).INSERTMOLDING模:INSERTMOLDING模是塑模的一種延伸,其是將金屬零件嵌入到塑模中進行局部成型,成型出來後金屬零件上將附著塑膠部分.MOLDING部分MOLDING部分MOLDING前MOLDING前MOLDING模MOLDING模料帶料帶2-2).模具加工技術:模具加工是指將模具材料通過機械加工方式以達成所需要的模具零件,模具加工通常為:切削加工(線割,铣,鑽等),熱處理(即將加工後零件進行退火,淬火,回火,深冷處理等方式使材料達到應有的硬度和強度,一般到HRC61左右),研磨加工(平面磨,成形磨,內外圓磨,光學研磨PG等)是指將加工零件表面進行修整加工到最終所需尺寸,光學研磨R角可加工到0.05mm,線割一般為0.15mm,高精度:0.1mm.放電加工:是針對盲孔或盲槽進行加工,其方式是先制作一個與腔体形狀一致的電極,然後用此電極進行放電熔解2-2).模具加工技術:模具加工是指將模具材料通過機械加工方式以達成所需要的模具零件,模具加工通常為:切削加工(線割,铣,鑽等),熱處理(即將加工後零件進行退火,淬火,回火,深冷處理等方式使材料達到應有的硬度和強度,一般到HRC61左右),研磨加工(平面磨,成形磨,內外圓磨,光學研磨PG等)是指將加工零件表面進行修整加工到最終所需尺寸,光學研磨R角可加工到0.05mm,線割一般為0.15mm,高精度:0.1mm.放電加工:是針對盲孔或盲槽進行加工,其方式是先制作一個與腔体形狀一致的電極,然後用此電極進行放電熔解捷皇(昆山)電子精密科技有限公司捷皇(昆山)電子精密科技有限公司1.切削加工:所謂切削加工,是使用鑽頭、銑刀等刄物來加工之方法,其優點為加工精度高,缺點為對複雜形狀物之加工速度很慢。2.研磨加工:研磨加工除所用之刄物改為高速回轉之磨石外,其它均與切削加...
