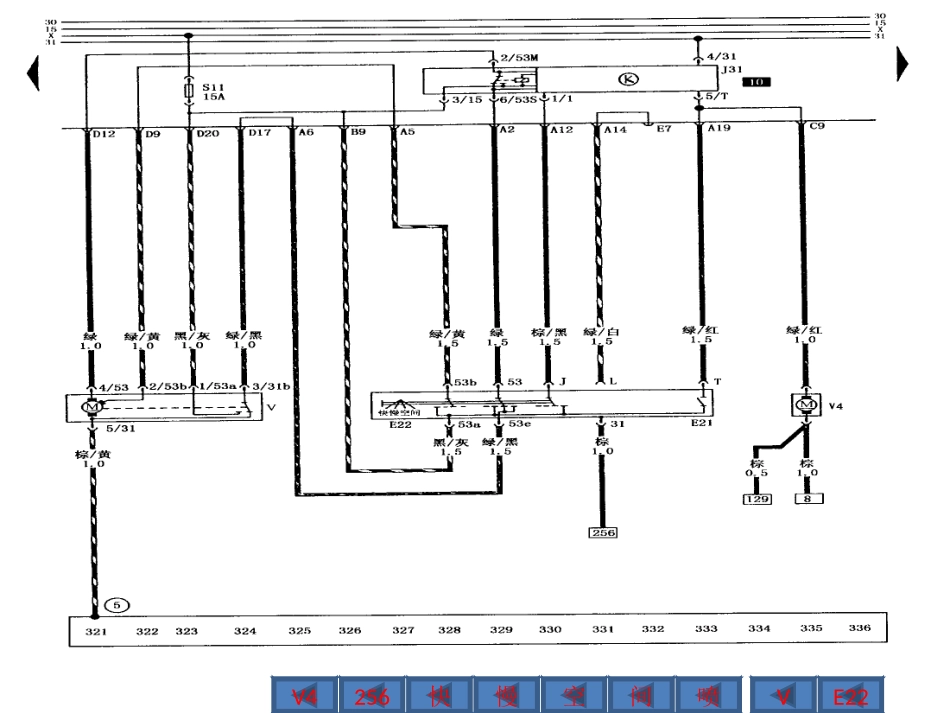

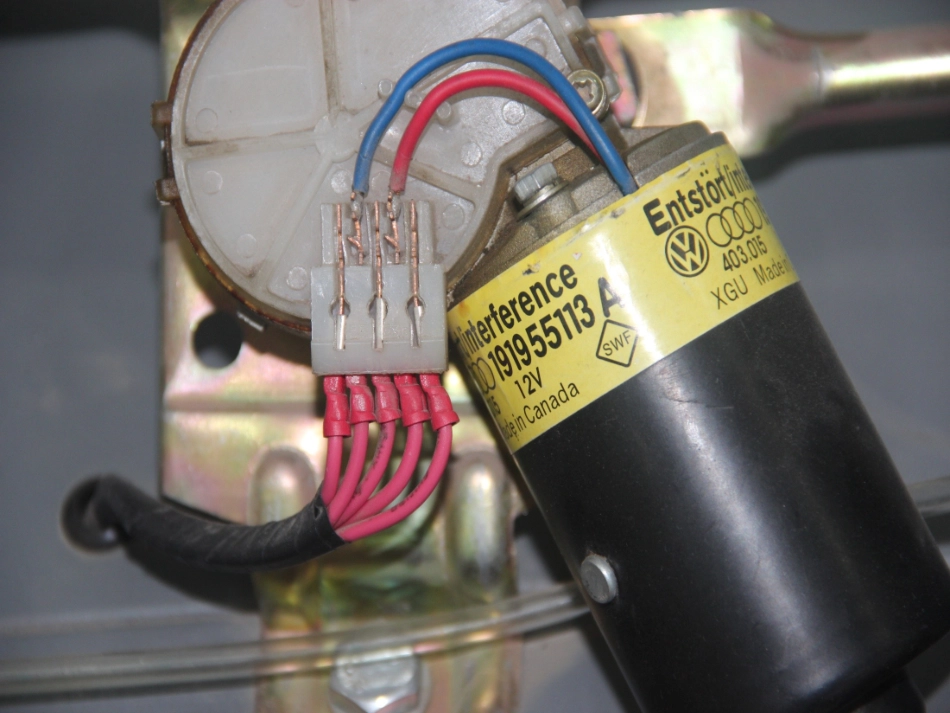

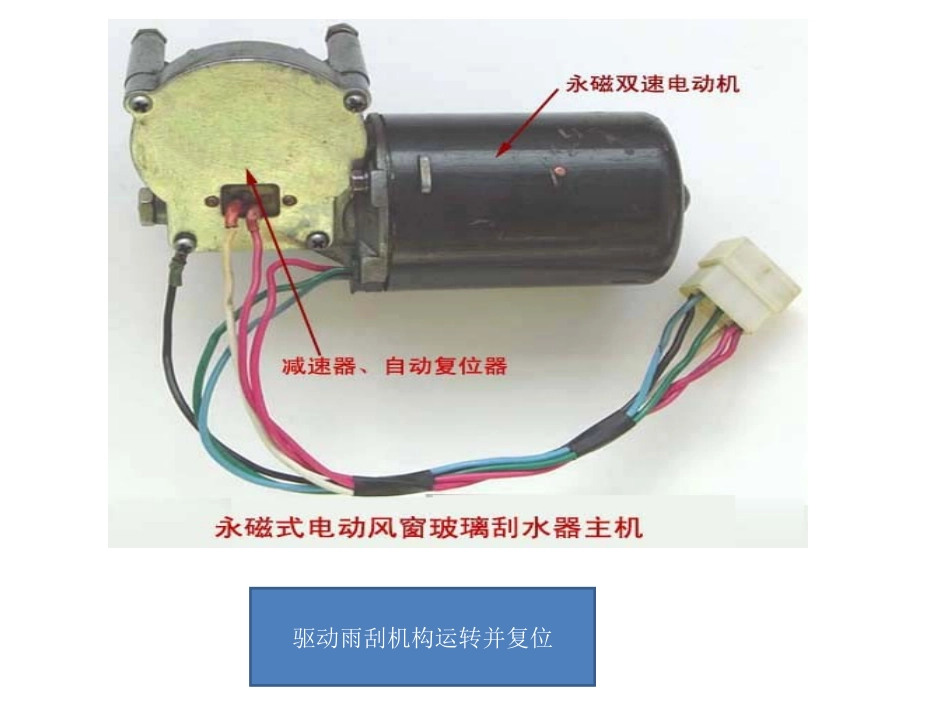

VE22V4256快慢空间喷驱动雨刮机构运转并复位接通或切断雨刮喷水系统电路驱动雨刮喷水泵运转输送清洗液X-中间接触继电器：用点火开关的小电流电路控制雨刮喷水系统电源的大电流电路。控制各雨刮喷水电路接通和切断的时间E”打“停”时,一掷二位开关处于右边位置,,由于刮水电动机的2号脚也与此线相连接,故刮水电动机以慢速刮水时的电路短路,刮片在玻璃下沿位置被迫减速停止;若刮片没有到达风窗玻璃下沿E22即打到停位时,一掷二位开关在凸轮的作用下处于左边位置,此时慢速刮水电路接通Ⅹ线,刮水器电动机将以低速档保持运动,直至刮片到达风窗玻璃下沿位置时,一掷二位开关与X线断开,电动机短路被迫停止。当刮水器开关E22打到“间歇”位置时,E22的接点J与继电器J31的1∕1档通,继电器J31得到间歇档位信号电源,内部电路工作,其触点每6秒将6∕53M与2∕53M端子接通一次,使刮水器电动机电源接通,刮水电动机以慢速档电路工作,带动刮片低速刮水。1298F34-制动液位报警开关
