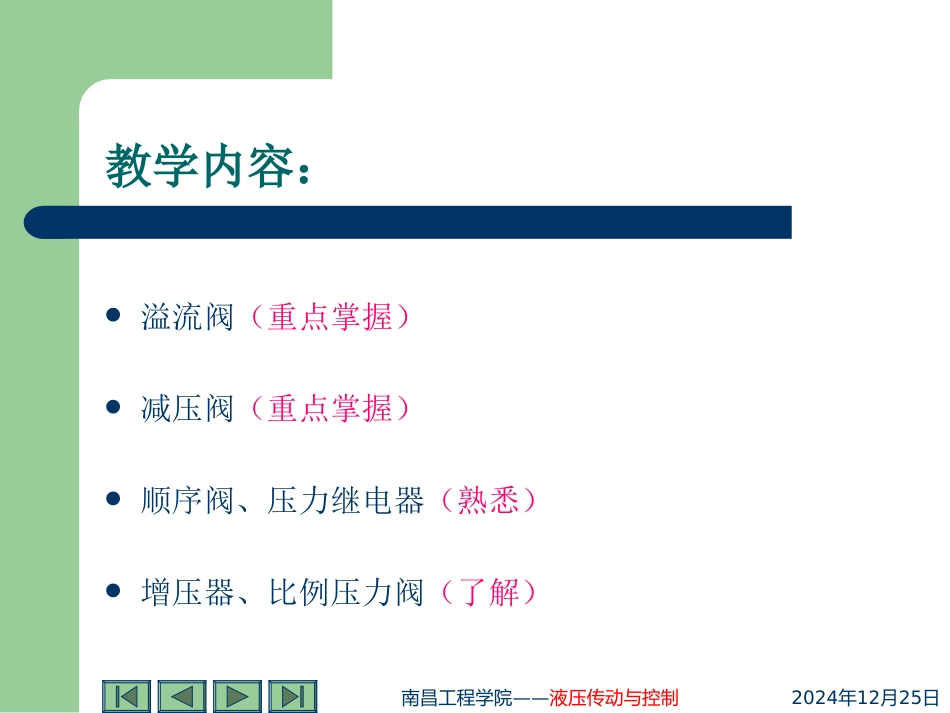

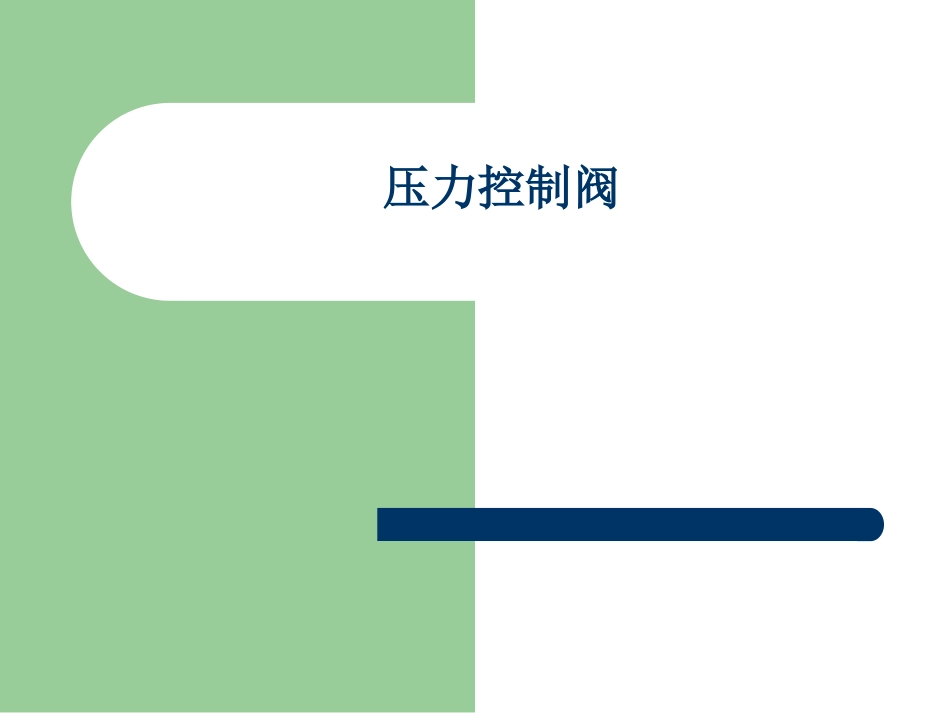

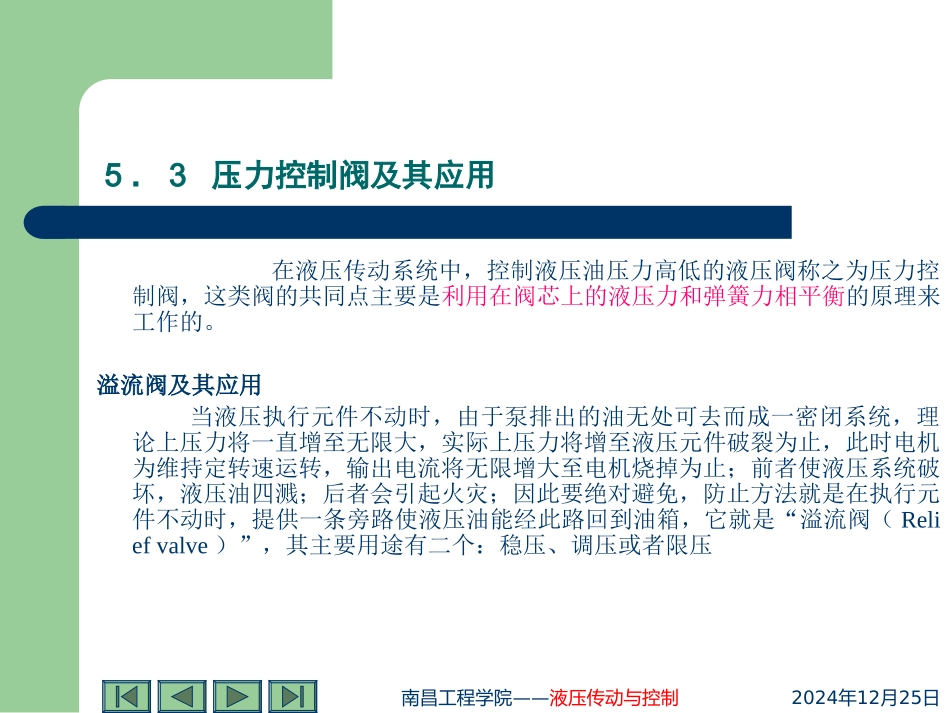

压力控制阀20241225年月日——南昌工程学院液压传动与控制教学内容：溢流阀（重点掌握）减压阀（重点掌握）顺序阀、压力继电器（熟悉）增压器、比例压力阀（了解）20241225年月日——南昌工程学院液压传动与控制在液压传动系统中，控制液压油压力高低的液压阀称之为压力控制阀，这类阀的共同点主要是利用在阀芯上的液压力和弹簧力相平衡的原理来工作的。溢流阀及其应用当液压执行元件不动时，由于泵排出的油无处可去而成一密闭系统，理论上压力将一直增至无限大，实际上压力将增至液压元件破裂为止，此时电机为维持定转速运转，输出电流将无限增大至电机烧掉为止；前者使液压系统破坏，液压油四溅；后者会引起火灾；因此要绝对避免，防止方法就是在执行元件不动时，提供一条旁路使液压油能经此路回到油箱，它就是“溢流阀（Reliefvalve）”，其主要用途有二个：稳压、调压或者限压5．3压力控制阀及其应用20241225年月日——南昌工程学院液压传动与控制“溢流阀（Reliefvalve）”，其主要用途有二个：1）调压或者限压：在定量泵的液压系统中如图中（a）所示，常利用流量控制阀调节进入液压缸的流量，多余的压力油可经溢流阀流回油箱，这样可使泵的工作压力保持定值。2）稳压：图中（b）所示液压系统，在正常工作状态下，溢流阀是关闭的，只有在系统压力大于其调整压力时，溢流阀才被打开溢流，对系统起过载保护作用。压力控制阀及其应用20241225年月日——南昌工程学院液压传动与控制1．溢流阀结构及分类1）直动型溢流阀（Springloadedtypereliefvalve）结构如图所示，压力由弹簧设定，当油的压力超过设定值时，提动头上移，油液就从溢流口流回油箱，并使进油压力等于设定压力。由于压力为弹簧直接设定，一般当安全阀使用。图c为直动式溢流阀的职能符号。压力控制阀及其应用20241225年月日——南昌工程学院液压传动与控制压力控制回路直动型溢流阀直动型溢流阀PT符号PT20241225年月日——南昌工程学院液压传动与控制2）先导型溢流阀（Pilotoperatedreliefvalve）：结构如图所示，由主阀和先导阀两部分组成，主要特点是利用主阀平衡活塞上下两腔油液压力差和弹簧力相平衡。5．3压力控制阀及其应用20241225年月日——南昌工程学院液压传动与控制压力控制回路先导型溢流阀先导型溢流阀调节螺钉锥阀锥阀座调压弹簧阀体主阀芯主阀体主阀弹簧遥控口K进油口P出油口TPT符号20241225年月日——南昌工程学院液压传动与控制压力控制回路先导型溢流阀工作原理先导型溢流阀工作原理20241225年月日——南昌工程学院液压传动与控制压力控制回路先导型溢流阀工作原理先导型溢流阀工作原理20241225年月日——南昌工程学院液压传动与控制压力控制回路先导型溢流阀工作原理先导型溢流阀工作原理20241225年月日——南昌工程学院液压传动与控制13.如图所示,已知负载足够大，溢流阀调整压力分别为pA=5MPa、pB=4MPa、pC=3MPa。试回答下列问题：（1）图（a）、（b）压力表读数各为多少？（a）（b）20241225年月日——南昌工程学院液压传动与控制图a分析20241225年月日——南昌工程学院液压传动与控制图b分析20241225年月日——南昌工程学院液压传动与控制2.溢流阀的主要性能(1)压力调节范围：压力调节范围是指调压弹簧在规定的范围内调节时，系统压力能平稳地上升或下降，且压力无突跳及迟滞现象时的最大和最小调定压力(2)溢流阀的压力－流量特性：又称溢流特性。它可表征溢流量变化时其进口压力的变化情况，即稳压性能(3)溢流阀理想的静态特性：溢流量从零增加到额定流量qn的过程中，阀的进口压力始终保持在一个压力值上20241225年月日——南昌工程学院液压传动与控制2.溢流阀的主要性能(4)溢流阀的静态调压偏差：溢流阀的调定压力与其开启压力之差为溢流阀的静态调压偏差(5)溢流阀的启闭特性：溢流阀在开启和关闭的全过程中所呈现的压力－流量特性为溢流阀的启闭特性溢流阀的特性曲线20241225年月日——南昌工程学院液压传动与控制2．溢流阀的应用：除了图（a）所示作溢流阀用在回路中起调压作用、图（b）所示作安全阀用外，还有下列用途：1）远程压力控制回路：从较远距离的地方来控...
