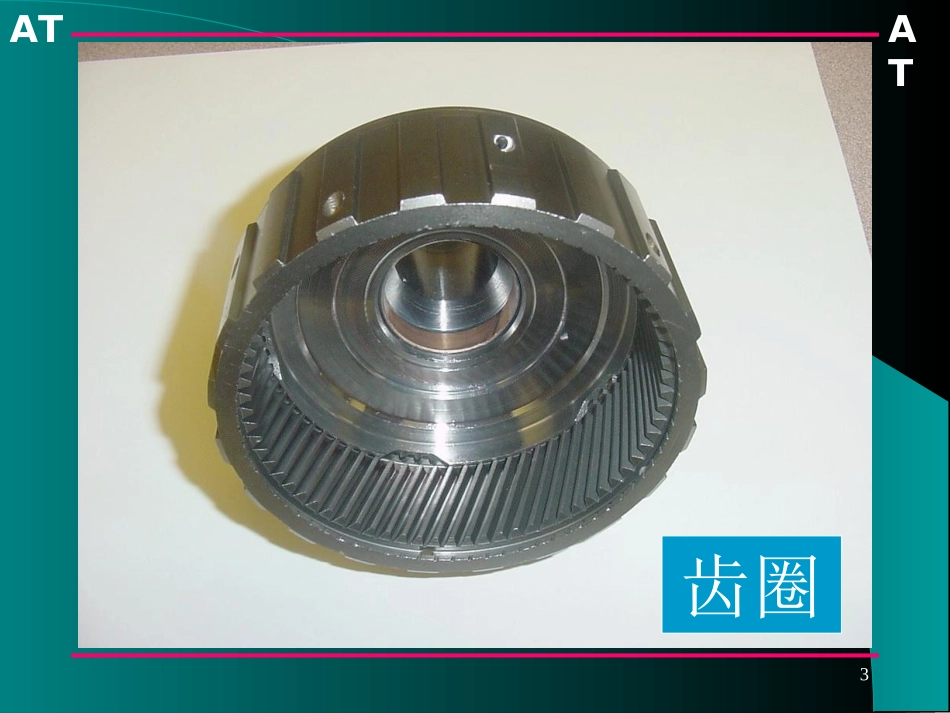

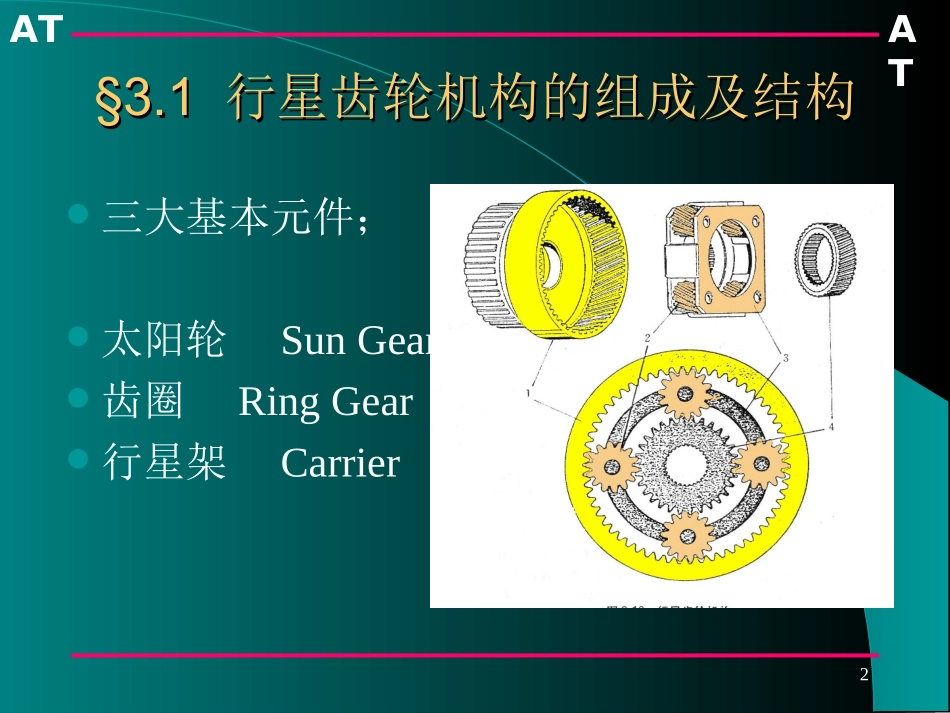

1ATAT自动变速器构造与维修自动变速器构造与维修（齿轮传动机构）（齿轮传动机构）2ATAT§3.1§3.1行星齿轮机构的组成及结构行星齿轮机构的组成及结构三大基本元件；太阳轮SunGear齿圈RingGear行星架Carrier3ATAT齿圈齿圈RingGearRingGear齿圈4ATAT太阳轮太阳轮SunGearSunGear太阳轮5ATAT行星架行星架CarrierCarrier行星架6ATAT行星齿轮组件行星齿轮组件（（4L60E4L60E））7ATAT行星齿轮机构的特点行星齿轮机构的特点结构紧凑，太阳轮、齿圈、行星架、三者都绕共同的轴线转动。太阳轮、齿圈、行星架、三者始终处于常啮合状态。换档时迅速、平稳、准确。换档时不会产生齿轮间的碰撞。换档时不会产生齿轮的不完全啮合。8ATAT行星齿轮机构的传动规律行星齿轮机构的传动规律小齿轮驱动大齿轮时，输出转速降低。大齿轮驱动小齿轮时，输出转速升高。两个外齿轮啮合时，转动方向相反。一个外齿轮与一个内齿轮啮合时，转动方向相同。太阳轮、齿圈、行星架、三者齿数的关系是：行星架＞齿圈＞太阳轮9ATAT§3.2§3.2行星齿轮机构的变速原理行星齿轮机构的变速原理◇行星齿轮机构参数α：Z1－太阳轮齿数Z2－齿圈齿数◇单排行星齿轮机构运动特性方程式：n1－太阳轮转速n2－齿圈转速n3－行星架转速112＞zz01321nnn10ATAT减速档减速档（方案一）（方案一）齿圈（n2=0）固定太阳轮（n1）主动行星架（n3）从动太阳轮顺时针转动，驱使行星轮在固定的齿圈内滚动（行星轮逆时针转动）并带动行星架作顺时针转动。113131＞nni、01321nnn固定主动从动11ATAT减速档减速档（方案二）（方案二）太阳轮（n1=0）固定齿圈（n2）主动行星架（n3）从动齿圈顺时针转动，驱使行星轮在固定的太阳轮上滚动（行星轮顺时针转动）并带动行星架顺时针转动。01321nnn11113232＞nni、固定主动从动12ATAT减速传动的规律减速传动的规律只要将行星架作为行星齿轮机构的输出（从动件）元件，该行星齿轮机构便可获得减速传动。太阳轮齿圈行星架13ATAT超速档超速档（方案一）（方案一）齿圈（n2=0）固定行星架（n3）主动太阳轮（n1）从动行星架顺时针转动，带动行星轮在固定的齿圈内向前滚动（行星轮逆时针旋转）并驱动太阳轮作顺时针转动。01321nnn1111313＜nni、固定主动从动14ATAT超速档超速档（方案二）（方案二）太阳轮（n1=0）固定行星架（n3）主动齿圈（n2）从动行星架顺时针转动，带动行星轮在固定的太阳轮向前滚动（行星轮顺时针转动）并驱使齿圈作顺时针转动。01321nnn112323＜nni、固定主动从动15ATAT超速传动的规律超速传动的规律只要将行星架作为行星齿轮机构的输入（主动件）元件，该行星齿轮机构便可获得超速传动行星架太阳轮齿圈16ATAT倒档倒档（方案一）（方案一）行星架（n3=0）固定太阳轮（n1）主动齿圈（n2）从动固定行星架，行星轮轴线被固定（行星轮只有自转没有公转）行星轮只是个惰轮。太阳轮顺时转动促使行星轮驱动齿圈逆时针转动。01321nnn12121＞nni、固定主动从动17ATAT倒档倒档（方案二）（方案二）行星架（n3=0）固定齿圈（n2）主动太阳轮（n1）从动固定行星架，行星轮轴线被固定（行星轮只有自转没有公转）行星轮只是个惰轮。齿圈顺时针转动促使行星轮驱动太阳轮逆时针转动。01321nnn111212＜nni、固定主动从动18ATAT反向传动的规律反向传动的规律只要将行星架作为固定件，该行星齿轮机构（相当于定轴轮系，行星轮没有公转）便可获得反向传动。太阳轮行星架齿圈19ATAT直接档直接档太阳轮（n1）和齿圈（n2）均为主动，行星架（n3）为从动（即两个输入一个输出）。三元件同向同速转动，此时行星轮只有公转没有自转。21nn212211311nnnnnnn132313231nnnnii、、20ATAT空档空档◇太阳轮（n1）为主动，齿圈（n2）和行星架（n3）均不受约束。◇三个元件中没有固定件，各元件之间的运动是不确定的。◇行星齿轮机构只有输入没有输出。21ATAT练习练习设...
