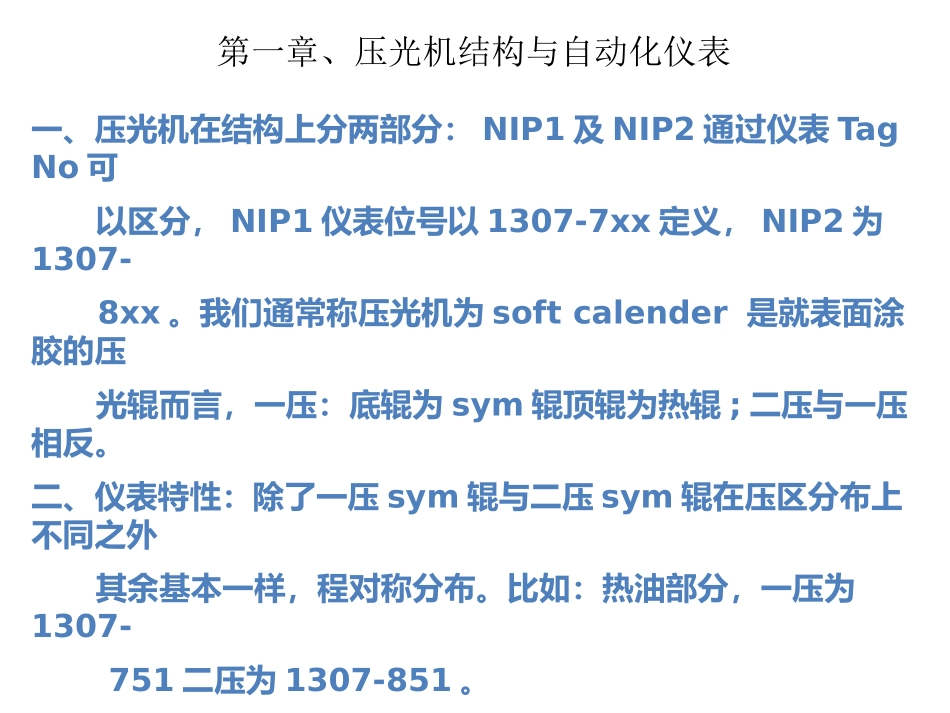

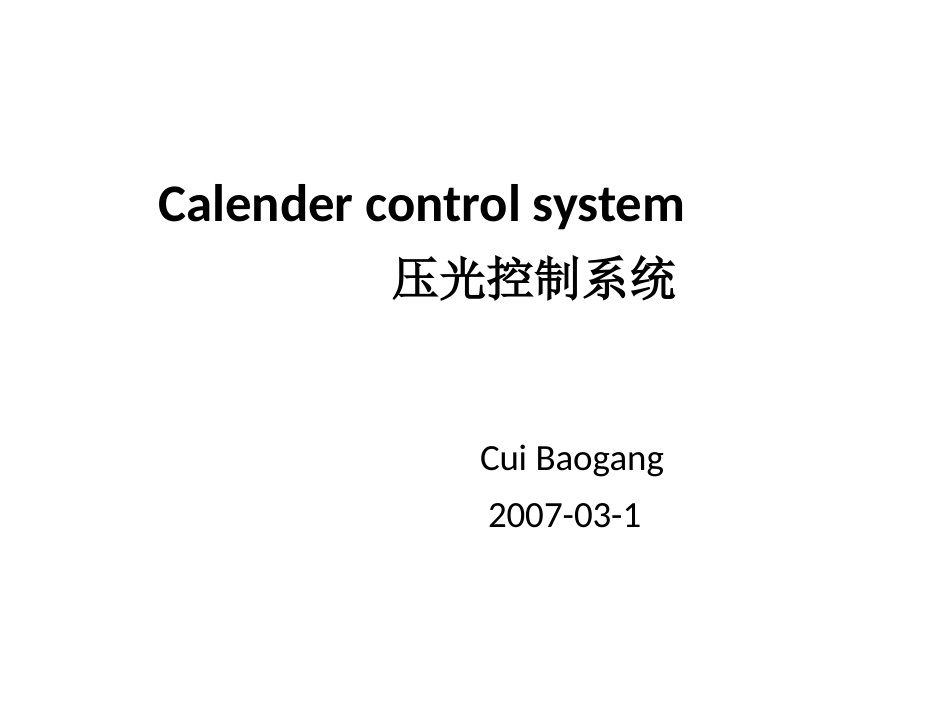

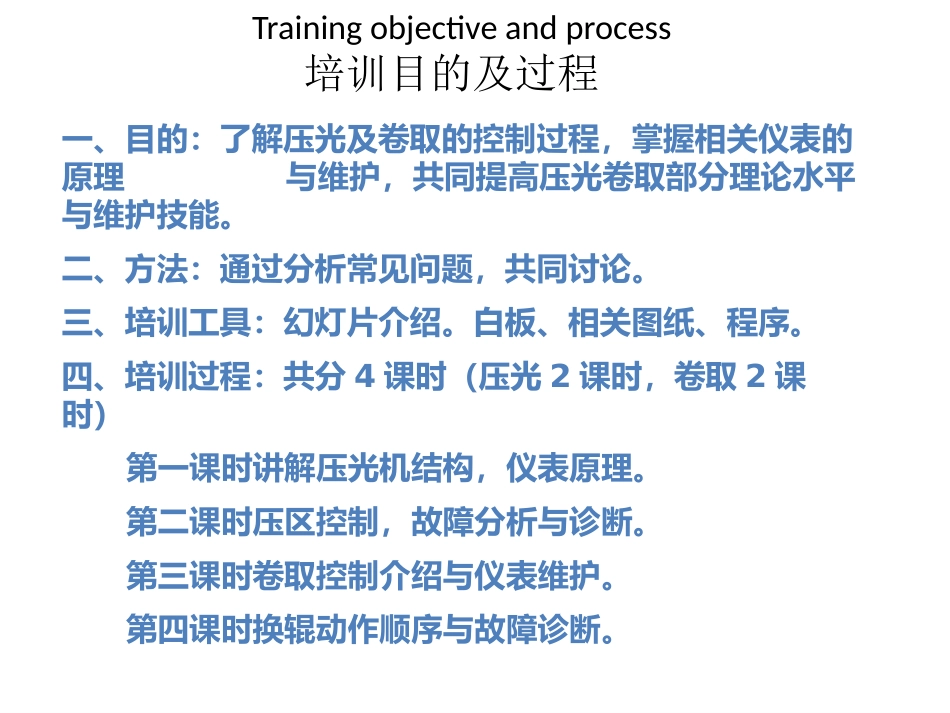

Calendercontrolsystem压光控制系统CuiBaogang2007-03-1Trainingobjectiveandprocess培训目的及过程一、目的：了解压光及卷取的控制过程，掌握相关仪表的原理与维护，共同提高压光卷取部分理论水平与维护技能。二、方法：通过分析常见问题，共同讨论。三、培训工具：幻灯片介绍。白板、相关图纸、程序。四、培训过程：共分4课时（压光2课时，卷取2课时）第一课时讲解压光机结构，仪表原理。第二课时压区控制，故障分析与诊断。第三课时卷取控制介绍与仪表维护。第四课时换辊动作顺序与故障诊断。第一章、压光机结构与自动化仪表一、压光机在结构上分两部分：NIP1及NIP2通过仪表TagNo可以区分，NIP1仪表位号以1307-7xx定义，NIP2为1307-8xx。我们通常称压光机为softcalender是就表面涂胶的压光辊而言，一压：底辊为sym辊顶辊为热辊;二压与一压相反。二、仪表特性：除了一压sym辊与二压sym辊在压区分布上不同之外其余基本一样，程对称分布。比如：热油部分，一压为1307-751二压为1307-851。OptiSoftSlimLine2-nipCalenderMainpartsEdgetemperaturemonitoringTS&DSEdgecoolingunitTS+DSDoctorsWebcuttingdevice6789FrameThermorollSymCDS/HProllSpreaderroll(composite)Guideroll12345123456789234567888Cleaningstationlimitswitch主要仪表设备：1.MOOGvalve的回路及检查，2.photocell原理及使用选择3.流量块的信号转换器回路及接线调整4.IR红外温度传感器5.双头水针6.引纸系统相关画面及程序照片。MoogvalveAdjustscrewFuse如果熔断则红灯亮MoogvalvecircuitpapermetsoMoogvalveresistchange电阻卡15千欧姆换成30千欧姆Displayandcalibration•在做校正时，要打到手动状态，此时除CZ1、CZ2、L1~L4设定值为：15bar外，其余54个moogvalve设定值为：5bar。•这样根据数字压力表的显示调整，校正MOOG阀。•如果其中的一个moog阀出问题（比如测量偏差大）会在下面画面显示报警，不影响运行，可以确认报警，检查相应故障。自动手动报警确认L1~L4Moogvalvetroublecheck•从L1~L4moog阀显示偏差值中可以看出moog阀的状态。•如果显示偏差增大，就要调整或更换。•以前L2经常出问题，后来更换了电阻卡上的一个电阻正常。•如果偏差大于10bar则压区不能闭合。显示测量值与设定值偏差Webbreakphotocells•thewebbreakphotocellsdetectanywebbreaks•thewebbreakphotocellsendstowardsthewebaninfraredbeamwhichisthereflectedbackfromtheweb-ifthebeamisnotreflectedbackthewebbreakphotocellsendsawebbreaksignaltothecontrolsystem•thewebbreaksignalcausesalmostinstantaneouslywebcut-offandquickopeningofthestackpapermetsoPhotocellselect•共六个photocell安装位置分别是：一压前、一压二压之间、二压后。•TagNO1307-GS1~6-788•选择：分三组：每一组至少有一个photocell选择为on否则压区不能闭合。安装位置选择按钮Bearinglubricationflowblock接线3#改到2#端子FlowblockpapermetsoSymCDS/HPedgetemperaturemonitoring•IRthermometersmeasuresoftrollcoveredgetemperaturesonTSandDS–oscillationdistance160mm–monitoringincludeshightemperaturealarmandautomaticopeningofthenipIRsensorCylinder相关画面和连锁条件•连锁及故障处理•如果：1、TS或DS温度测量值超过105度则压区打开。2、操作侧或传动侧温差大于20度压区打开。•参看程序1307-TIA-754•来回扫描过程中取温度最大值与回头时的温度值比较即温差。手动操作，摆动及打开冷却压区打开连锁DoublejetResetfaultDoublejetpositionsensorcalibration•校正步骤：1、将双头水针TS&DS移到TS机械限位处•2、这时分别点如下两个校正按钮。•校正后，TS位置显示：-903mm;DS显示：-727mm引纸系统1307-GSV45B-746BOU卡经常坏，经查原因是程序问题。原先程序是0，1这样BOU8卡上老是以1秒钟的频率闪，导致坏了4块卡。原先是0，1AutomationOptiSoftCalenderCuibaogang2006-8-25Identificationnumber•Theidentificationnumber(codenumber)ofthesamecircuitorthesamedeviceisALWAYSthesameinalldocumentswhereitisshownwhetheritbeel...
