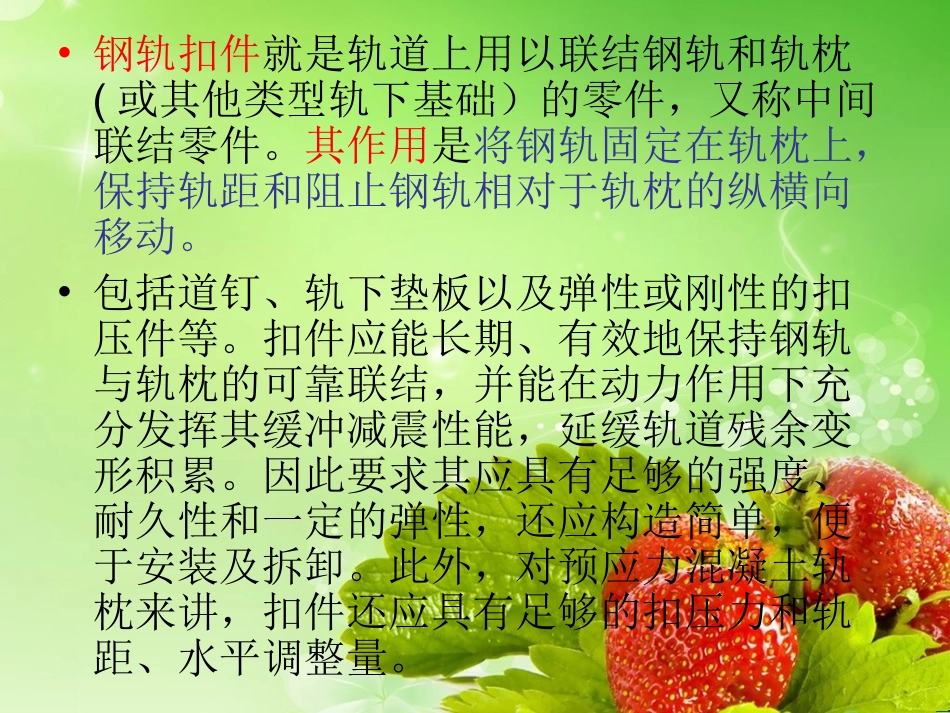

中国高速铁路轨道施工与维护扣件铁工111方毅11933483•钢轨扣件就是轨道上用以联结钢轨和轨枕(或其他类型轨下基础）的零件，又称中间联结零件。其作用是将钢轨固定在轨枕上，保持轨距和阻止钢轨相对于轨枕的纵横向移动。•包括道钉、轨下垫板以及弹性或刚性的扣压件等。扣件应能长期、有效地保持钢轨与轨枕的可靠联结，并能在动力作用下充分发挥其缓冲减震性能，延缓轨道残余变形积累。因此要求其应具有足够的强度、耐久性和一定的弹性，还应构造简单，便于安装及拆卸。此外，对预应力混凝土轨枕来讲，扣件还应具有足够的扣压力和轨距、水平调整量。Ìú·µ¯Ìõ¿Û¼þ¸ÐÓ¦¼ÓÈÈÉ豸.mp4扣件的分类木枕扣件木枕轨道上用于联结钢轨和木枕的联结零件。依其联结钢轨、垫板与木枕三者之间的关系分为：分升式及混合式。混凝土枕扣件混凝土枕轨道上用于联结钢轨和混凝土轨枕的联结零件。木枕扣件•分开式扣件是将固定钢轨和固定铁垫板的螺栓或道钉分开。一般用道钉将铁垫板固定在枕木上，铁垫板上有承轨槽，固定钢轨的螺栓安装在铁垫板上，然后用弹条或扣板将钢轨固定。或•混合式扣件是由铁垫板和道钉组成。用勾头道钉（方形）直接将钢轨与铁垫板以及枕木连接在一起。扣压力较小，为防止钢轨纵向爬行，需要较多的防爬设备。混凝土枕扣件混凝土枕由于重量大、刚度大的特点，对扣件性能要求较高，对其扣压力、弹性、和可调性均有较严格的要求。混凝土枕扣件，按其结构可分为弹条扣件、扣板式扣件、弹片式扣件（参见混凝土枕扣件）三种；按扣件本身弹性可分为刚性扣件和弹性扣件；按混凝土轨枕有无挡肩分为有挡肩扣件和无挡肩扣件两种。中国混凝土枕扣件，在初期主要使用扣板式和弹片式两种。拱形弹片式扣件由于拱形弹片强度低，容易引起残余变形，甚至折断，故在中国铁路上已不再使用。而扣板式扣件由于采用扣板作扣压件，弹性不足，扣压力较低，在使用过程中容易松动，目前在中国铁路上已逐渐被弹条式扣件所代替。弹条式扣件采用弹条作为扣压件，利用材料的弯曲变形及扭转变形，又不存在断面的削弱问题，结构形式比较合理，故而已成为中国混凝土枕轨道的主型扣件。目前使用的主型扣件为弹条Ⅰ型扣件，随着重载高速铁路的发展，近年来又研制成功弹条Ⅱ，Ⅲ型扣件等。其中，Ⅲ型扣件为无螺栓无挡肩扣件。•扣板式扣件是由扣板、螺纹道钉、弹簧垫圈、铁座及缓冲垫板组成，螺纹道钉用硫磺水泥砂浆锚固在混凝土轨枕承轨台的预留孔中，然后利用螺栓将扣板扣紧。•弹条扣件有弹条Ⅰ、Ⅱ、Ⅲ型。弹条Ⅰ型由ω弹条、螺旋道钉、轨距挡板及橡胶垫组成。它的扣压力不足，弹程偏小。•弹条Ⅱ型的外形与弹条Ⅰ型相同，弹程不小于10mm。扣压力较弹条Ⅰ型有所提升。•弹条Ⅲ型为无挡肩扣件，适合于重大运量、高密度的运输条件，它具有扣压力大，弹性好等优点，特别是取消了混凝土挡肩，消除了轨底在横向力作用下发生横位移的可能性。弹条Ⅰ型弹条Ⅱ型弹条Ⅲ型钢轨扣件性能特点•抗断优——全钢冷压国标连接扣件结构先进，全钢板冷压成型，强度及韧性超过国家标准及国际标准，彻底消除了铸铁老扣件因扣件断裂导致脚手架坍塌的事故隐患。•抗滑优——面贴合面积大保证了钢管与扣件呈面贴合状态，且贴合面积最大，克服了老扣件与钢管呈点或线贴合，消除了钢管滑脱的隐患，从而保证和提高了脚手架的整体力学性能与安全性能。•抗脱强——新型连接保证了在钢管变异的情况下，扣件始终能垂直正确牢固固定，消除了钢管滑脱的可能。•抗锈强——盾化处理整件经过钝化及镀锌双重防锈蚀处理，其抗锈蚀能力大为提高，寿命远远超过老扣件。•快速轻便——结构优化扣件轻便、漂亮、舒适，装卸速度增快，劳动强度降低。国外无砟轨道扣件•日本•直结4K型扣件•直结8K型扣件•德国•Vossloh300•KruppECF•PandrolFastclipVossloh300PandrolFastclip我国自主研发的高速铁路扣件类型•1弹条Ⅳ型Ⅴ型扣件•2WJ-7型扣件•3WJ-8型扣件Ⅴ型扣件WJ-7型扣件WJ-8型扣件无砟轨道对扣件的要求•扣件是轨道结构的重要组成部件，为保证行车绝对安全和旅客乘坐的舒适性，要求钢轨扣件具有足够的扣压力，良好的绝缘性...
