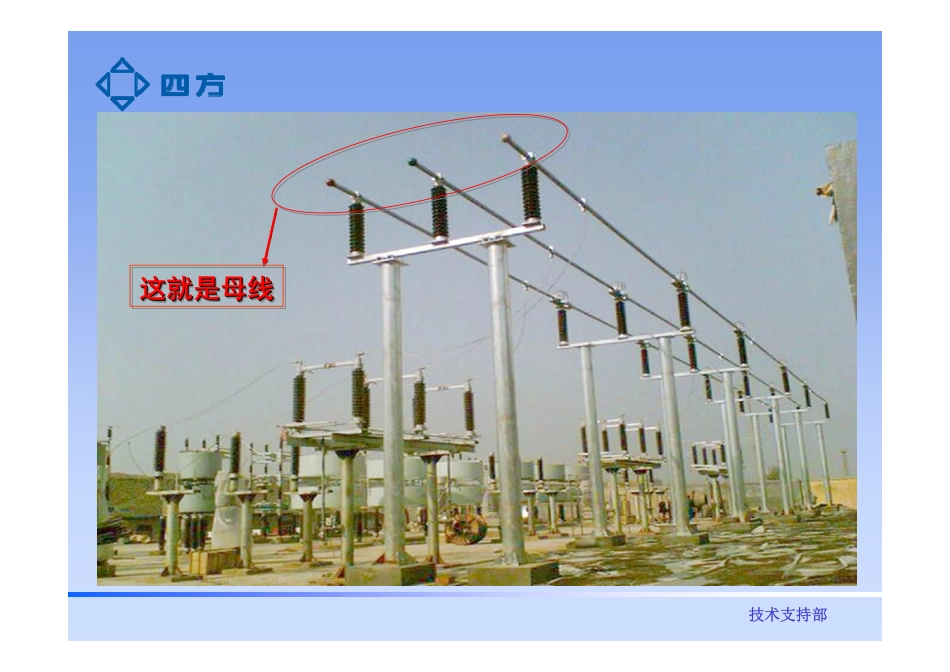

技术支持部2004.04CSC-150数字式母线保护CSCCSC--150150数字式母线保护数字式母线保护技术支持部母线保护介绍母线保护介绍基本概念基本概念什么是母线？技术支持部这就是母线这就是母线这就是母线技术支持部这也是母线这也是母线这也是母线技术支持部汇集电能分配电能母线的作用母线的作用技术支持部母线绝缘子和断路器套管的闪络母线PT和CT故障母线隔离开关和断路器的支持绝缘子损坏运行人员误操作等母线的故障类型母线的故障类型技术支持部如果母线故障不能被迅速地切除，将引起事故扩大，破坏电力系统的稳定运行，造成电力系统的瓦解母线保护的重要性母线保护的重要性技术支持部利用供电元件的保护兼母线故障的保护采用专用母线保护母线保护的实现方式母线保护的实现方式母线保护方式母线保护方式技术支持部1、对220KV~500KV母线，应装设快速有选择性地切除故障的母线保护：a、对一个半断路器接线，每组母线应装设两套母线保护；b、对双母线、双母分段等接线，为防止母线保护因检修退出失去保护，母线发生故障会危及系统稳定和使事故扩大时，宜装设两套母线保护。2、对发电厂和变电所的35KV~110KV电压的母线，在下列情况下应装设专用的母线保护：a、110KV双母线；b、110KV单母线，重要发电厂或110KV以上重要变电所的35KV~66KV母线，需要快速切除母线上的故障时；c、35KV~66KV电力网中，主要变电所的35KV~66KV双母线或分段单母线需快速而有选择性地切除一段或一组母线上的故障，以保证系统安全稳定运行和可靠供电。（摘自（摘自《《继电保护技术规程继电保护技术规程GB14285GB14285--20062006》》))母线保护配置原则母线保护配置原则技术支持部3、对发电厂和主要变电所的3KV~10KV分段母线及并列运行的双母线，一般可由发电机和变压器后备实现对母线的保护。在下列情况下，应装设专用母线保护：a、须快速而有选择地切除一段或一组母线上的故障，以保证发电厂及电力网安全运行和重要负荷的可靠供电时；b、当线路断路器不允许切除线路电抗器前的短路时母线保护配置原则母线保护配置原则（摘自（摘自《《继电保护技术规程继电保护技术规程GB14285GB14285--20062006》》))技术支持部常见的母线主接线常见的母线主接线--双母线双母线I母II母旁母母联旁路技术支持部常见的母线主接线常见的母线主接线--单母分段单母分段I母II母分段技术支持部常见的母线主接线常见的母线主接线--双母单分段双母单分段母联1母联2I母III母II母分段技术支持部常见的母线主接线常见的母线主接线--双母双分段双母双分段母联母联I母III母II母IV母分段1分段2技术支持部I母II母常见的母线主接线常见的母线主接线--3/23/2接线（一个半接线）接线（一个半接线）技术支持部CSC150母线保护为低阻型保护，采用比率制动原理。适用于750kV及以下各种电压等级的母线系统，包括单母线、单母分段、双母线、双母分段、一个半断路器，等多种接线形式。最大接入单元为24个（包括线路、元件、母联或分段开关）CSC150CSC150母线保护介绍母线保护介绍基本概念基本概念技术支持部高阻型保护中租型保护低阻型保护按差动回路阻值分电流相位比较式母联电流比相式比率制动式按保护原理分母线保护的原理母线保护的原理母线保护母线保护技术支持部硬件平台介绍硬件平台介绍装置内部网络化设计，有利于提高硬件的可靠性、灵活性和可扩展性，显著简化硬件设计，实现“积木式”结构。技术支持部硬件平台介绍硬件平台介绍--双双ADAD采集、互检采集、互检全面、实时的自检技术支持部硬件平台介绍硬件平台介绍--开入自检开入自检技术支持部硬件平台介绍硬件平台介绍--开出自检开出自检技术支持部装置外观图装置外观图--主保护机箱主保护机箱技术支持部装置外观图装置外观图--辅助机箱辅助机箱技术支持部插件布置图插件布置图--主保护机箱主保护机箱交流插件1交流插件2交流插件3交流插件4交流插件5交流插件6交流插件7交流插件8CPU1插件CPU2插件开入插件1管理插件电源插件电源插件开出插件2开出插件3开出插件1开出插件4技术支持部插件布置图插件布置图--辅助机箱辅助机箱开入连接板1开入插件2开入插件3开入插件4开入插件5开入连接板2开入插件6开...
