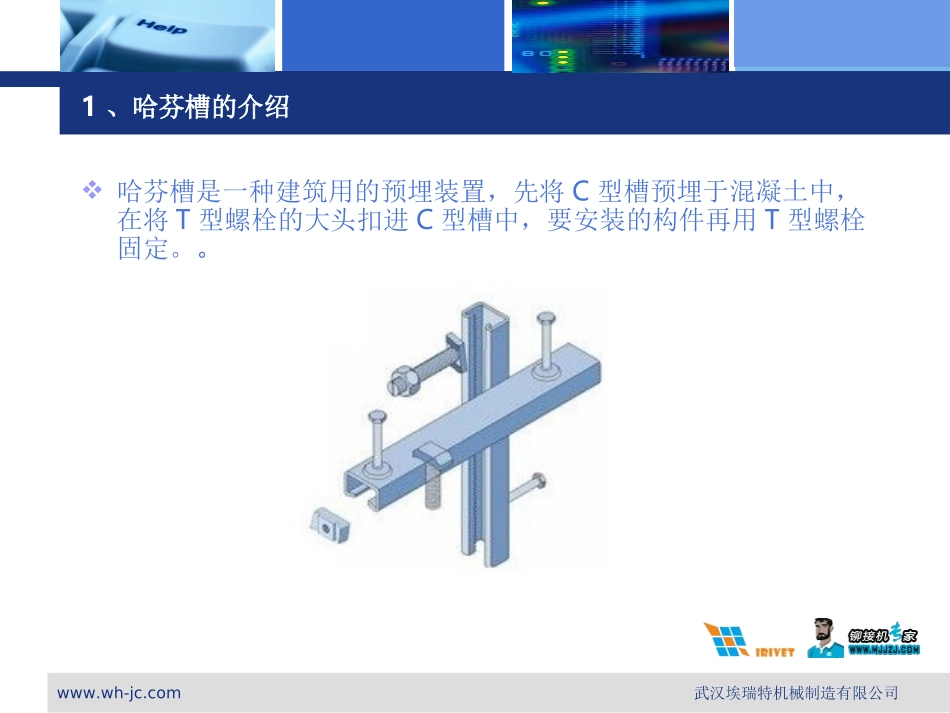

Logo哈芬槽预埋件铆接方案说明www.irivet.cn武汉埃瑞特机械制造有限公司Logo武汉埃瑞特机械制造有限公司www.mjjzj.com内容哈芬槽介绍1Logo1、哈芬槽的介绍哈芬槽是一种建筑用的预埋装置，先将C型槽预埋于混凝土中，在将T型螺栓的大头扣进C型槽中，要安装的构件再用T型螺栓固定。。武汉埃瑞特机械制造有限公司www.wh-jc.comLogo2、哈芬槽铆接的三种方案铆钉设计为阶梯轴结构，大端定位和固定槽钢。铆钉上部设计有止口凸台，止口凸台的作用是定位并固定槽钢。铆钉上设计有环槽，在铆接强压的作用下，槽钢的金属进入环槽内部从而形成固定结构。第一种第二种第三种武汉埃瑞特机械制造有限公司www.rmmic.comLogo第一种铆接方案的优缺点装配过程步骤1优点：1、铆接连接强度高2、铆接结构简单3、使用的设备简单4、易于控制铆接质量。5、易于实现自动化武汉埃瑞特机械制造有限公司www.mjjzj.com缺点：铆钉制造略复杂Logo第二种铆接方案的优缺点武汉埃瑞特机械制造有限公司www.mjjzj.com步骤1优点：1、铆接连接强度较高2、铆接结构简单3、使用的设备简单4、易于控制铆接质量。5、易于实现自动化缺点：连接强度较第一种略差Logo第三种铆接方案的优缺点武汉埃瑞特机械制造有限公司www.irivet.cn步骤1优点：1、铆接连接强度较高2、使用的设备简单3、易于控制铆接质量。4、易于实现自动化缺点：1、铆钉制造略复杂2、铆接设备吨位较大3、铆接质量控制难度较大Logo几种铆接方案对应的铆接设备气液增压压铆机：使用强力直接压铆成型，可采用卧式结构。径向铆接机：铆头做摆动运动，轻松铆压成型,可采用卧式结构第一种方案第二种方案第三种方案武汉埃瑞特机械制造有限公司www.irivet.cnLogo铆接过程铆接过程演示视频：http://www.56.com/u14/v_MTM0OTU4NzM5.html武汉埃瑞特机械制造有限公司www.irivet.cnLogo在三种铆接方案基础上可提供的自动化铆接方案武汉埃瑞特机械制造有限公司www.irivet.cn自动化铆接方案自动化铆接方案自动化铆接方案自动化铆接方案四大系统精确控制铆接过程自动冲孔自动冲孔铆接自动铆接自动走位走位自动装入自动装入铆钉铆钉自动铆接自动铆接Logo可提供的自动化铆接方案武汉埃瑞特机械制造有限公司www.irivet.cnLogo1开机，系统回零；2在设备的人工操作位置，工人手动把零件安放在定位挂架上，并快速夹紧工件；3启动设备，设备自动把冲孔头通过X、Y轴的移动和旋转，定位到第一个需打孔的位置。；4冲孔头通过顶升气缸抬起到冲孔高度（注意此时铆接头不顶升），微量进给贴靠零件；5冲孔头完成冲孔，然后下降；6重复3--5的动作，直至完成一根零件上的所有孔的冲孔工艺；7铆接头通过X、Y移动和旋转运动到铆接点位；8机械手抓取振动盘输出的铆钉并放置在铆钉定位夹具上9定位夹具锁紧，铆接头通过顶升气缸抬起（注意此时冲孔头部顶升），微量进给将铆钉穿过零件；10铆接头铆接铆钉，到设定的铆接值停止铆头退回，铆接完成铆钉定位夹具松开铆接头顶升气缸退回11循环6-10动作，直至全部孔位铆接完成12系统会零位，结束一次铆接工作。自动化铆接设备的工作流程武汉埃瑞特机械制造有限公司www.irivet.cnLogo自动化方案的介绍1实现自动化铆接的铆接机构，采用JM16卧式铆接机来进行铆接，数字化自动控制铆压行程，无需人员参与铆接控制32回转工作平台可以实现铆接完成后自动转动角度，下一铆接点进入铆接位置，多次循环，完成一个工件上的多点铆接3自动同步工作工装，工装的夹紧和松开和铆接实现同步，无需干预，自动完成。铆接机数控回转工作平台自动同步工装哈芬槽自动化铆接是提高效率，保证铆接质量的综合解决方案，其主要包括武汉埃瑞特机械制造有限公司www.irivet.cnLogo
