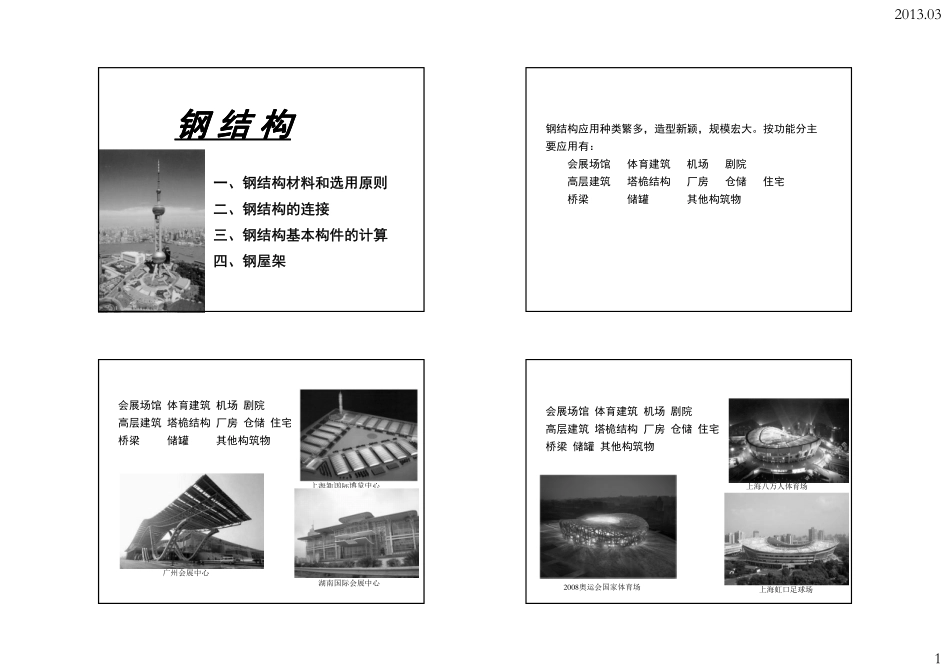

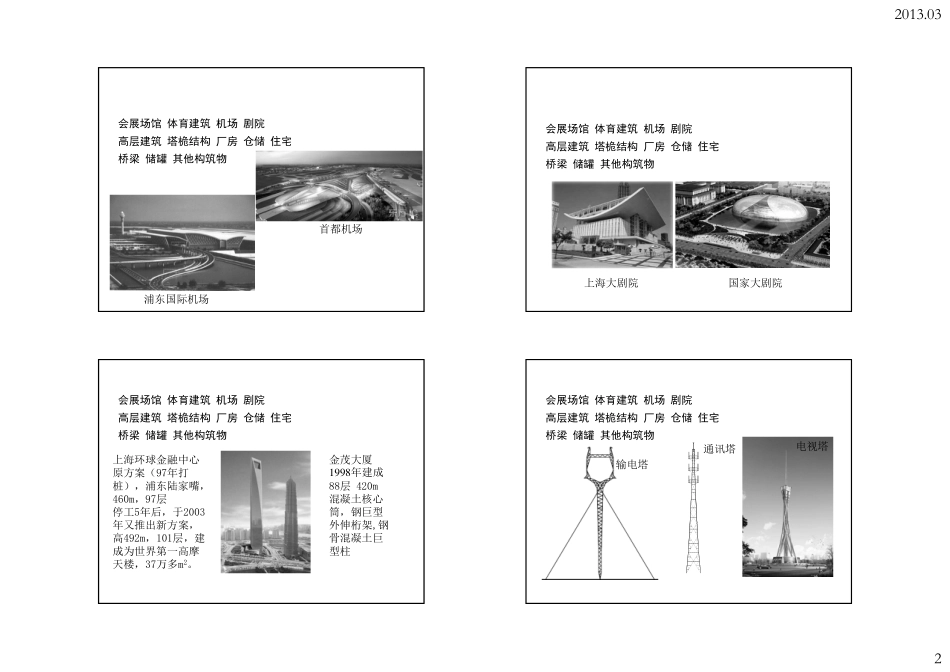

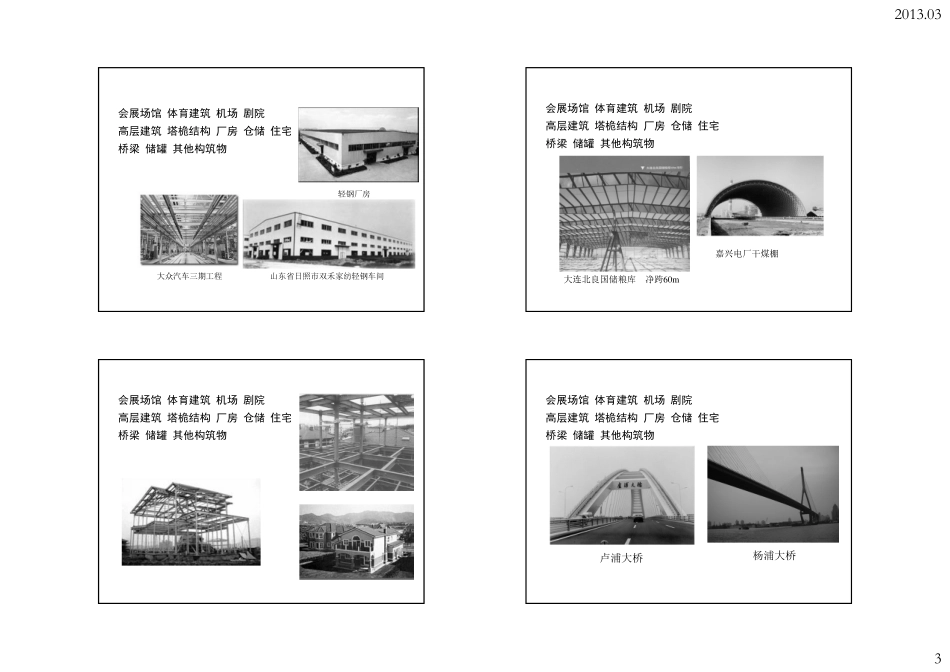

2013.031钢结构钢结构一、钢结构材料和选用原则二、钢结构的连接三、钢结构基本构件的计算四、钢屋架钢结构应用种类繁多，造型新颖，规模宏大。按功能分主要应用有：会展场馆体育建筑机场剧院高层建筑塔桅结构厂房仓储住宅桥梁储罐其他构筑物会展场馆体育建筑机场剧院高层建筑塔桅结构厂房仓储住宅桥梁储罐其他构筑物上海新国际博览中心湖南国际会展中心广州会展中心会展场馆体育建筑机场剧院高层建筑塔桅结构厂房仓储住宅桥梁储罐其他构筑物2008奥运会国家体育场上海虹口足球场上海八万人体育场2013.032会展场馆体育建筑机场剧院高层建筑塔桅结构厂房仓储住宅桥梁储罐其他构筑物浦东国际机场首都机场会展场馆体育建筑机场剧院高层建筑塔桅结构厂房仓储住宅桥梁储罐其他构筑物上海大剧院国家大剧院会展场馆体育建筑机场剧院高层建筑塔桅结构厂房仓储住宅桥梁储罐其他构筑物金茂大厦1998年建成88层420m混凝土核心筒，钢巨型外伸桁架,钢骨混凝土巨型柱上海环球金融中心原方案（97年打桩），浦东陆家嘴，460m，97层停工5年后，于2003年又推出新方案，高492m，101层，建成为世界第一高摩天楼，37万多m2。会展场馆体育建筑机场剧院高层建筑塔桅结构厂房仓储住宅桥梁储罐其他构筑物输电塔电视塔通讯塔2013.033会展场馆体育建筑机场剧院高层建筑塔桅结构厂房仓储住宅桥梁储罐其他构筑物轻钢厂房大众汽车三期工程山东省日照市双禾家纺轻钢车间会展场馆体育建筑机场剧院高层建筑塔桅结构厂房仓储住宅桥梁储罐其他构筑物大连北良国储粮库净跨60m嘉兴电厂干煤棚会展场馆体育建筑机场剧院高层建筑塔桅结构厂房仓储住宅桥梁储罐其他构筑物会展场馆体育建筑机场剧院高层建筑塔桅结构厂房仓储住宅桥梁储罐其他构筑物杨浦大桥卢浦大桥2013.034会展场馆体育建筑机场剧院高层建筑塔桅结构厂房仓储住宅桥梁储罐其他构筑物会展场馆体育建筑机场剧院高层建筑塔桅结构厂房仓储住宅桥梁储罐其他构筑物§6.1钢结构材料和选用原则一、钢材按冶炼方法分类1.平炉钢：生产周期长，成本高，质量好2.转炉钢：氧气转炉钢：生产周期短，成本低，质量与平炉钢接近空气转炉钢：质量较差，只能用于次要构件按脱氧程度分类1.沸腾钢F：脱氧剂为锰铁；脱氧不完全，质量较差，成本低2.半镇静钢b：介于两者之间3.镇静钢Z：脱氧剂为锰铁加硅铝；脱氧较完全，质量好，成本高4.特殊镇静钢TZA.分类按化学成分分类1.碳素结构钢：标号：Q195、Q215、Q235、Q255、Q275Q235-AF，表示屈服强度为235N/mm2A级沸腾钢2.低合金钢：16Mn，表示平均含碳量0.16%含锰的钢B.钢材机械性能以强度（屈服点、抗拉强度）、塑性（伸长率）、冷弯性能、冲击韧性衡量。C.钢材的选择承重结构的钢材，宜选用Q235、16Mn，16Mnq等不宜使用Q235-AF的结构：焊接结构中重级工作制结构，冬季温度低于-20℃的轻、中级工作制结构；非焊接结构中冬季温度低于-20℃的重级工作制结构2013.0356.2钢结构的连接方法连接的作用：将板材或型钢组合成构件，再将构件组合成整体结构，以保证其共同工作。连接的影响：方式、质量直接影响钢结构的工作性能。连接的要求：必须安全可靠、传力明确、构造简单、制造方便和节约钢材。连接方法：焊缝连接、铆钉连接和螺栓连接三种。焊接连接:在被连接金属件之间的缝隙区域，通过高温使被连接金属与填充金属熔融结合，冷却后形成牢固连接的工艺过程称为焊接连接,填充金属带称为焊缝。优点：任何形式的构件都可直接相连，构造简单，制作加工方便；不削弱截面，用料经济；连接的密闭性好，结构刚度大；可实现自动化操作，提高焊接结构质量。缺点：在热影响区内，金相组织发生改变，局部材质变脆；焊接残余应力和残余变形使受压构件承载力降低；焊接结构对裂纹很敏感，局部裂纹一旦发生，就容易扩展到整体，低温冷脆问题较为突出。常用焊接方法：通常采用电弧焊（包括手工电弧焊）、埋弧焊(自动或半自动焊)以及气体保护焊等。手工电弧焊：通电后，在涂有药皮的焊条与焊件之间产生可达3000℃的高温电弧，电弧周围的金属被熔为液态，形成熔池，同时焊条中的焊丝熔化而滴入熔池，与焊件的熔融金属结合，冷却后形成焊缝，而焊条上...
