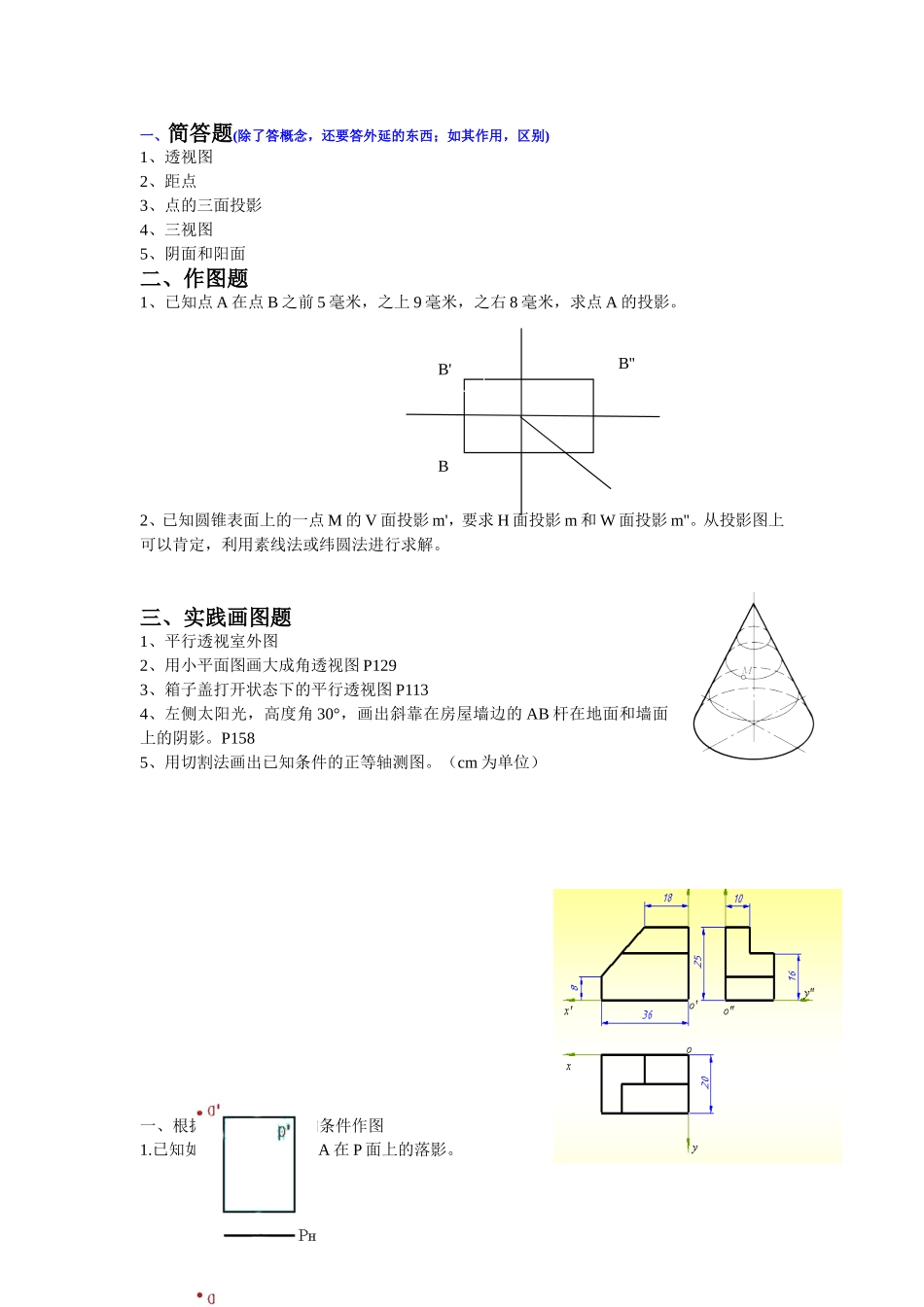

阴影透视期末考试试卷1_第1页
1/9
阴影透视期末考试试卷1_第2页
2/9

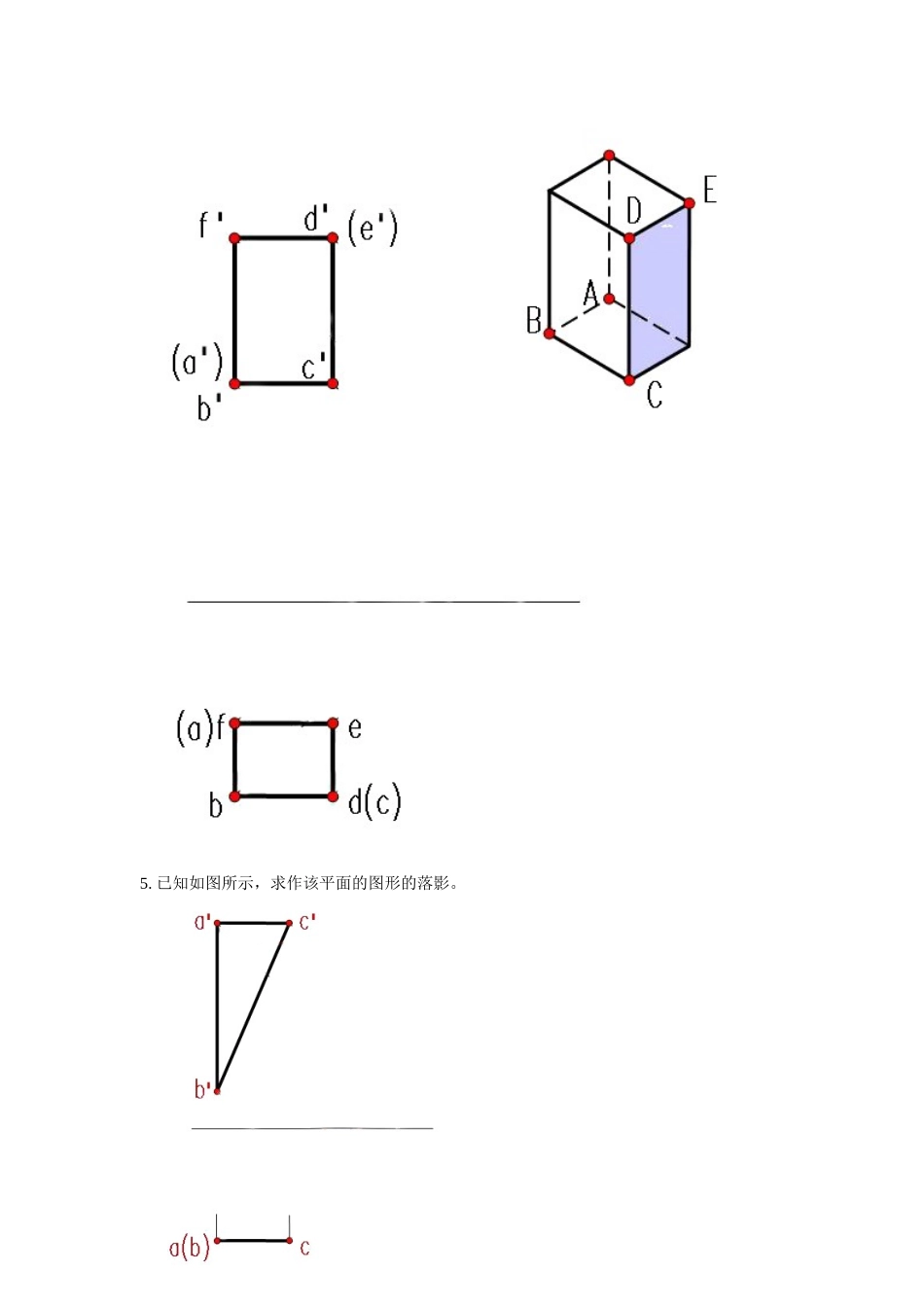

阴影透视期末考试试卷1_第3页
3/9
一、简答题(除了答概念,还要答外延的东西;如其作用,区别)1、透视图2、距点3、点的三面投影4、三视图5、阴面和阳面二、作图题1、已知点A在点B之前5毫米,之上9毫米,之右8毫米,求点A的投影。2、已知圆锥表面上的一点M的V面投影m',要求H面投影m和W面投影m''。从投影图上可以肯定,利用素线法或纬圆法进行求解。三、实践画图题1、平行透视室外图2、用小平面图画大成角透视图P1293、箱子盖打开状态下的平行透视图P1134、左侧太阳光,高度角30°,画出斜靠在房屋墙边的AB杆在地面和墙面上的阴影。P1585、用切割法画出已知条件的正等轴测图。(cm为单位)一、根据题目要求或已知条件作图1.已知如图所示,求作点A在P面上的落影。B'BB''2.已知如图所示,求作直线AB在投影面上的落影。3.已知如图所示,求作多边形ABCDE在投影面上的落影。4.已知如图所示,求作四棱柱的落影。5.已知如图所示,求作该平面的图形的落影。6.已知如图所示,求点A在P面上的落影。7.已知如图所示,求直线AC在P面上的落影。8.已知如图所示,圆O所在的平面为正平面,其水平投影积聚为直线1—5:;求圆O在水平面上的落影。9.已知如图所示,求作点C在立体表面上的落影。10.已知如图所示,求作棱锥的阴影。11.已知如图所示,求作直线在斜面上的落影。12.已知画幅7x8cm,室内的墙的高和宽分别为7cm和8cm,即是画幅的尺寸。h=5cm,主点居中,房深9cm,里面的门离墙1cm,门宽2cm,高4cm。右墙的窗离墙角2cm,离地2cm,窗宽和高都是4cm,立方体离右墙1cm空档,离画幅2cm纵深,正方体2x2x2cm,求作该室以及群组透视图。13.根据示意图,已知画幅7×8cm,心点居中,最近点左1cm(最近点是物体贴近画面的顶角离视中线的方位与距离),办公桌与画面左成60°角,与画面右成30°角,办公桌长AC’=6cm,宽AB’=4CM,高AD=3cm,抽屉(桌脚)三等分,桌面厚DE=1cm,求作办公桌的成角透视图。14.已知画幅7×8cm,视高为5cm,主点居中,正方形斜面居中,边长为4cm,斜面与地面的倾斜30°角,求作上斜平行透视图。15.根据示意图,已知画幅7×8cm,视高3cm,心点在画幅左框朝右3cm,最近点右1cm,视平线上方1cm,俯角40°,方体左成40°角,右成50°角,方体边长3cm,求作方体成角斜俯视的倾斜透视图。16.已知画幅7×8cm,视高为5cm,主点居中,求作直径为6cm的圆的平行透视图。17.如图所示,作出室内平行透视图,视点、画面在图中已给定。18.如图所示,作出长方体的透视图。19.如图所示,作出圆的一点透视图。20.已知成角透视的立方体,前面日光的位置和高度。求作前射日光立方体的阴影透视。21.已知成角倾面左上倾斜,斜面上有长方体,前面日光方向和角度。求作倾斜物体与斜面上物体的阴影透视。22.已知四杆直立杆在地面和斜面上,路灯一个光源,求作四杆的灯光阴影。23.如图所示,求作方形体在路灯两个光源下的阴影透视。
