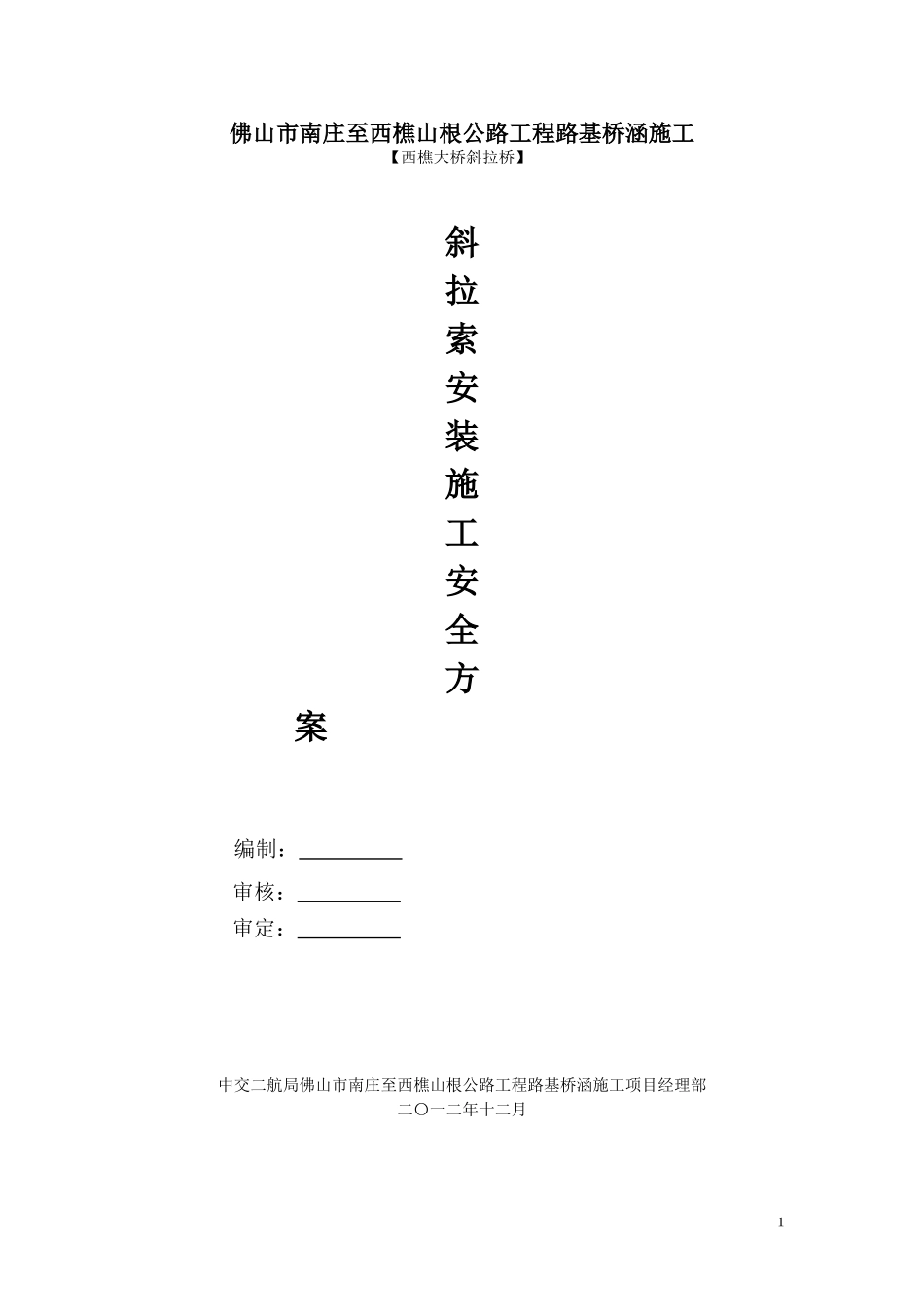

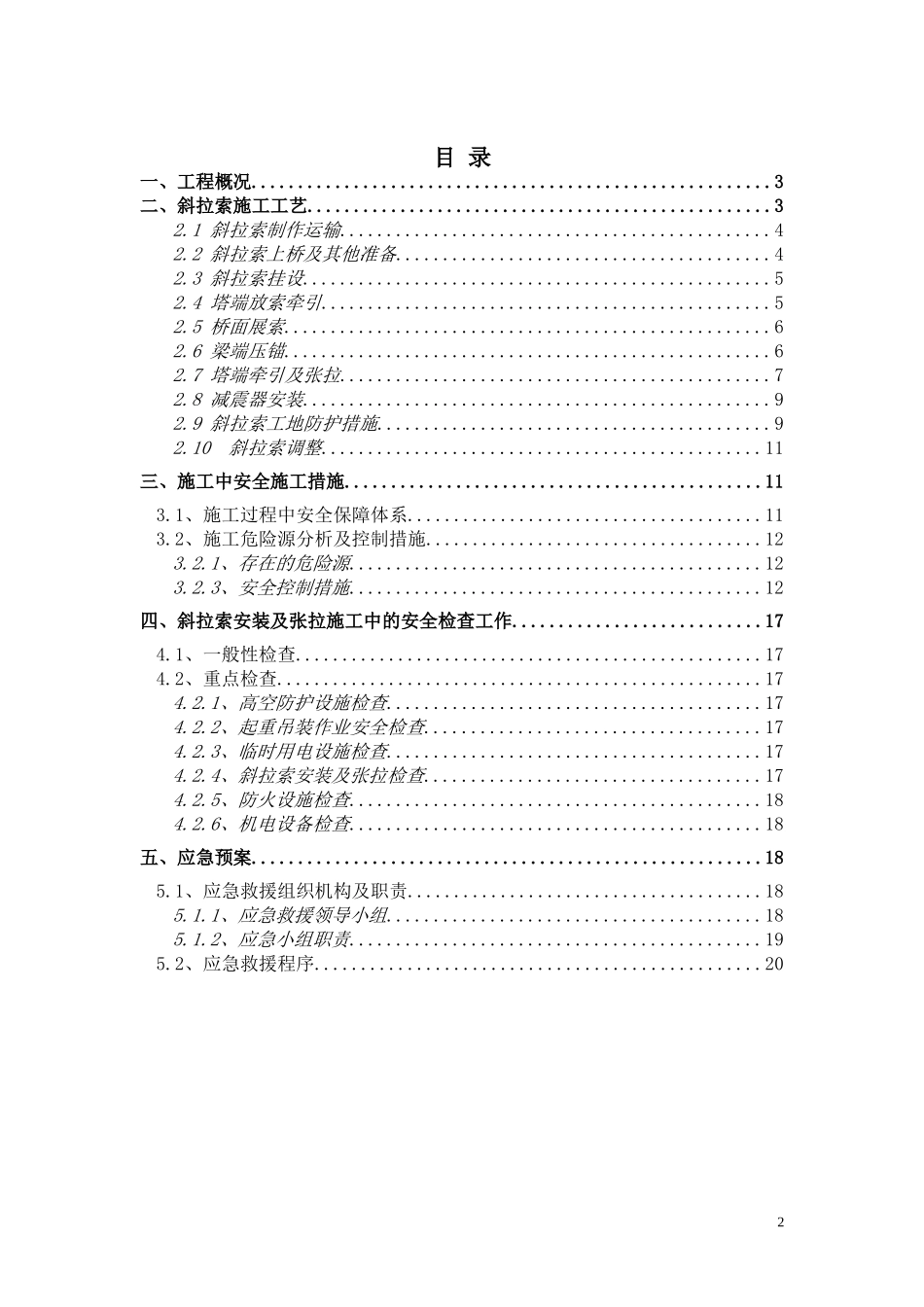

佛山市南庄至西樵山根公路工程路基桥涵施工【西樵大桥斜拉桥】斜拉索安装施工安全方案编制:审核:审定:中交二航局佛山市南庄至西樵山根公路工程路基桥涵施工项目经理部二〇一二年十二月1目录一、工程概况........................................................3二、斜拉索施工工艺..................................................32.1斜拉索制作运输..............................................42.2斜拉索上桥及其他准备........................................42.3斜拉索挂设..................................................52.4塔端放索牵引................................................52.5桥面展索....................................................62.6梁端压锚....................................................62.7塔端牵引及张拉..............................................72.8减震器安装..................................................92.9斜拉索工地防护措施..........................................92.10斜拉索调整...............................................11三、施工中安全施工措施.............................................113.1、施工过程中安全保障体系......................................113.2、施工危险源分析及控制措施....................................123.2.1、存在的危险源............................................123.2.3、安全控制措施............................................12四、斜拉索安装及张拉施工中的安全检查工作...........................174.1、一般性检查..................................................174.2、重点检查....................................................174.2.1、高空防护设施检查........................................174.2.2、起重吊装作业安全检查....................................174.2.3、临时用电设施检查........................................174.2.4、斜拉索安装及张拉检查....................................174.2.5、防火设施检查............................................184.2.6、机电设备检查............................................18五、应急预案.......................................................185.1、应急救援组织机构及职责......................................185.1.1、应急救援领导小组........................................185.1.2、应急小组职责............................................195.2、应急救援程序................................................202西樵大桥斜拉索安装施工安全方案一、工程概况钢箱梁不含风嘴全宽42.5m,中央分隔带宽1.5m,道路中心线处高3m,顶板设2%横坡,底板水平。单幅桥钢箱梁内设5道纵腹板,形成单箱六室断面,标准节段长度9m,梁上索距取9m,吊装重量约200t。斜拉索采用平行钢丝索,拉索采用平行双索面布置;塔上索距4.8m,梁上索距9m,共设22对索,横向设两排索,间距37m,全桥共44根斜拉索,拉索水平倾角280°;斜拉索规格为FPES7-223,单根斜拉索最长119.902m,最重8.706t,拉索φ7高强镀锌钢丝,强度为σb≥1670Mpa。二、斜拉索施工工艺斜拉索张挂施工主要包括运输、索上桥面、挂设、塔端放软牵引、桥面展索、梁端压锚、塔端软牵、张拉、索力检测、调整及减振装置安装等工序。32.1斜拉索制作运输斜拉索由生产厂家制作好后,由陆路用汽车运到施工现场。放索时场地平整,无堆积杂物、且坚实,下料时面层上再铺一层彩条布,保护斜拉索PE护层不受损伤,下料场地占地面积约为8m×200m,为了避免斜拉索PE护层不受损伤及现场二次搬运过多影响施工进度,下料场地设在主桥附近。根据西樵大桥的桥址特点,斜拉索存放于原海鲜坊附近场地,根据需要运输到0#块位置,以便于提供安装。2.2斜拉索上桥及其他准备由平板车在后场装车通过施工栈桥送到主塔下,再由塔吊和汽车吊吊上钢箱梁,必须严格保护好斜拉索的护套。吊装过程中,必须...
