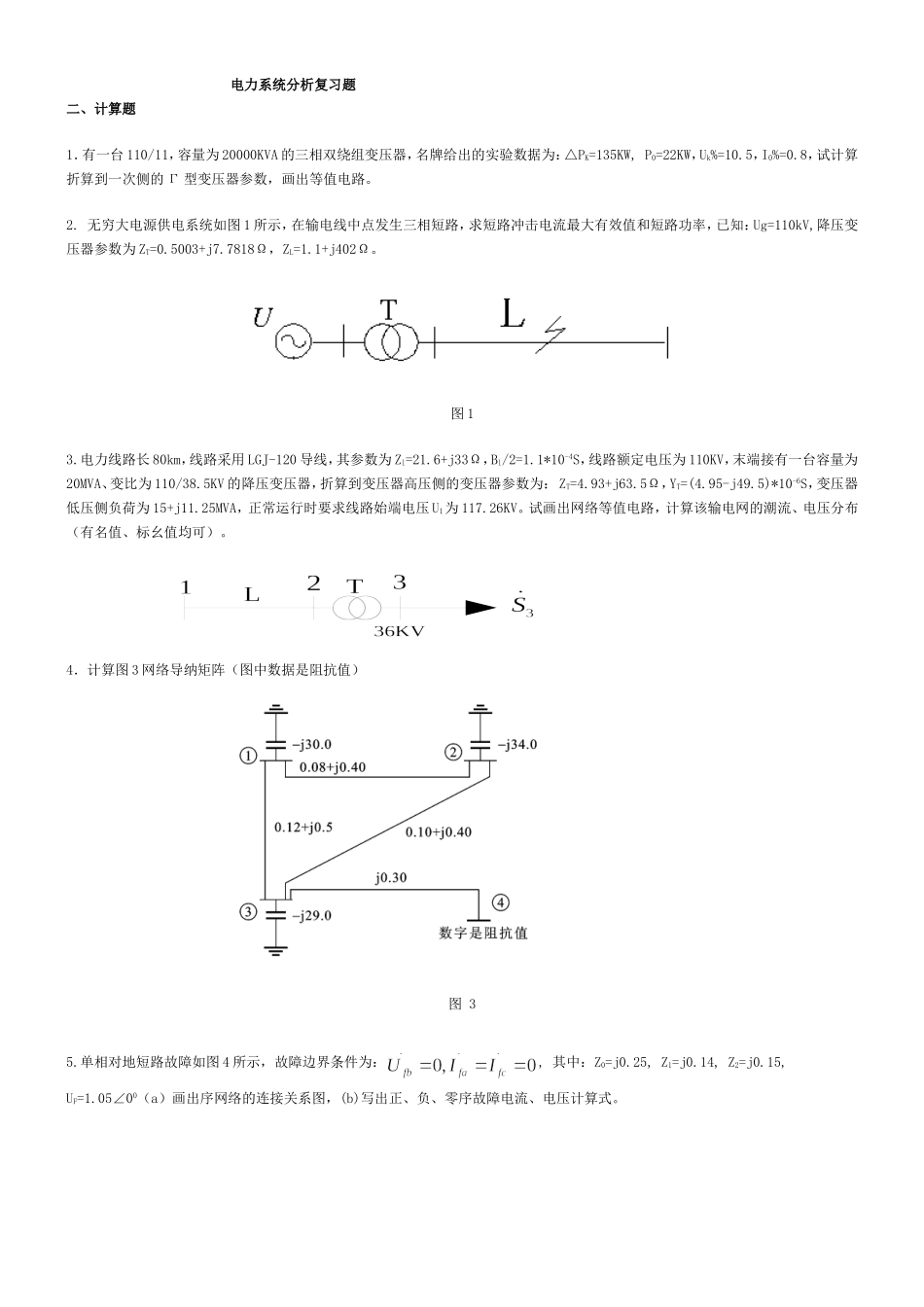

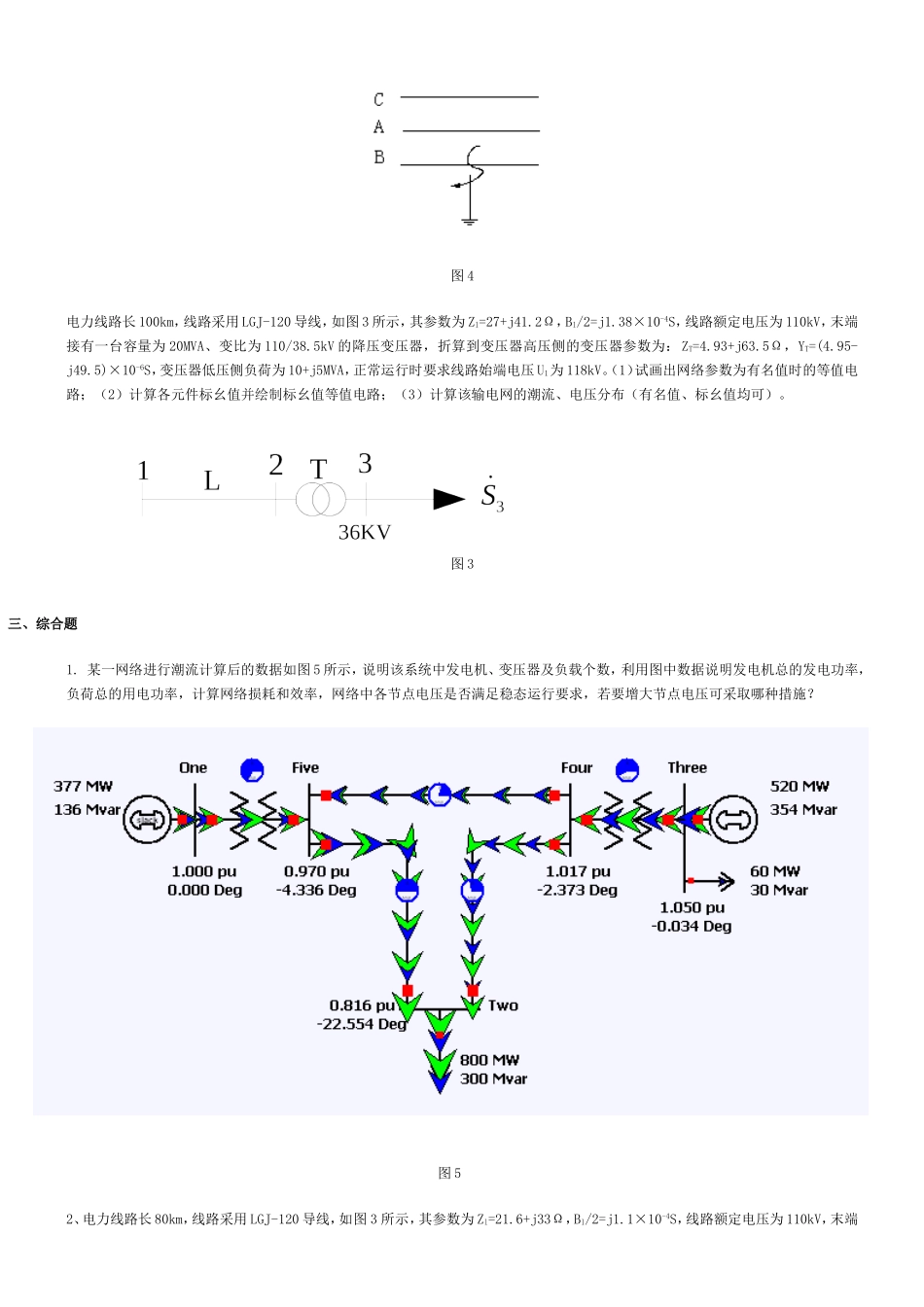

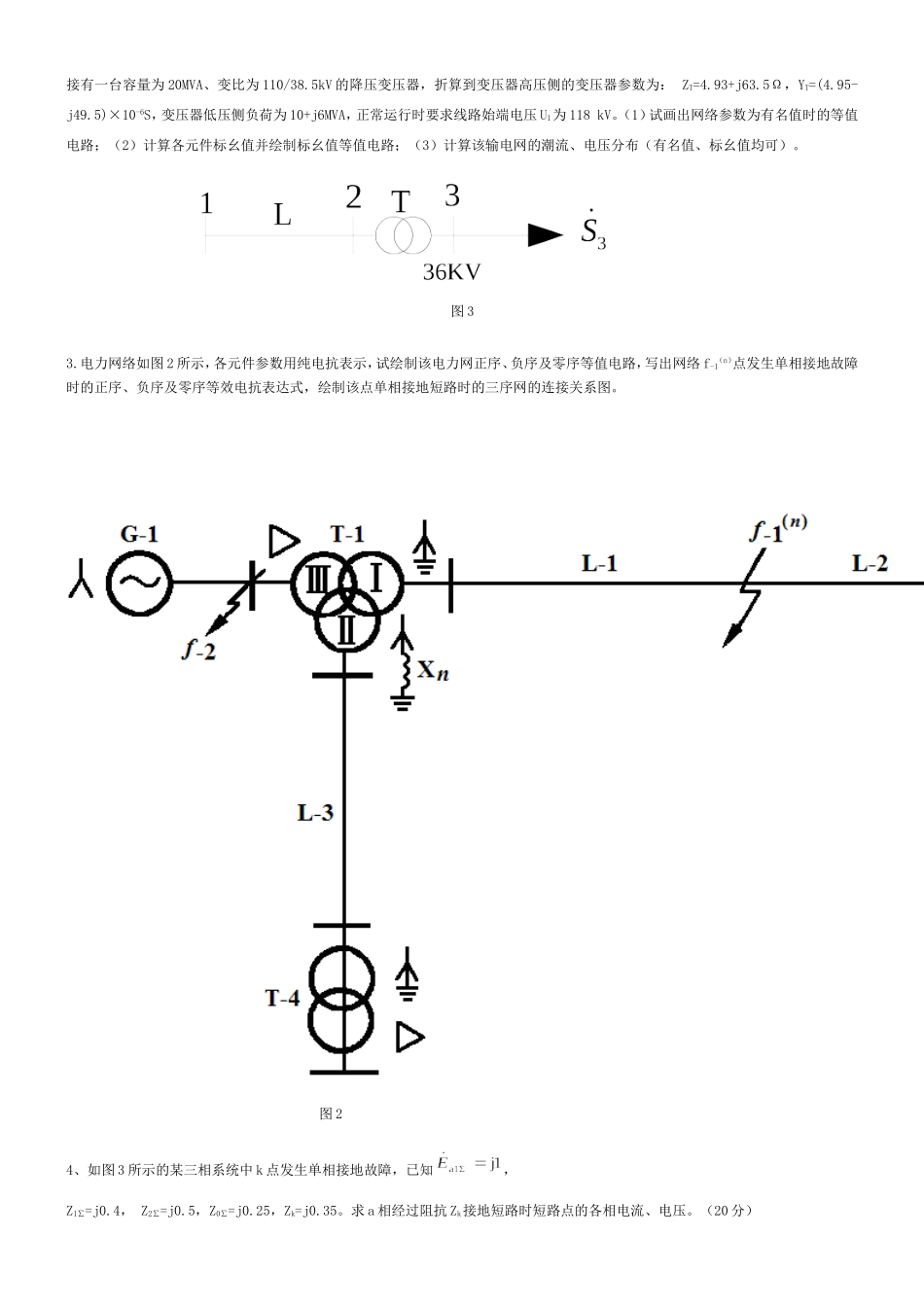

电力系统分析复习题二、计算题1．有一台110/11，容量为20000KVA的三相双绕组变压器，名牌给出的实验数据为：△PK=135KW,P0=22KW，Uk%=10.5，I0%=0.8，试计算折算到一次侧的Γ型变压器参数，画出等值电路。2.无穷大电源供电系统如图1所示，在输电线中点发生三相短路，求短路冲击电流最大有效值和短路功率，已知：Ug=110kV,降压变压器参数为ZT=0.5003+j7.7818Ω，ZL=1.1+j402Ω。图13.电力线路长80km，线路采用LGJ-120导线，其参数为Zl=21.6+j33Ω，Bl/2=1.1*10-4S，线路额定电压为110KV，末端接有一台容量为20MVA、变比为110/38.5KV的降压变压器，折算到变压器高压侧的变压器参数为：ZT=4.93+j63.5Ω，YT=(4.95-j49.5)*10-6S，变压器低压侧负荷为15+j11.25MVA，正常运行时要求线路始端电压U1为117.26KV。试画出网络等值电路，计算该输电网的潮流、电压分布（有名值、标幺值均可）。4．计算图3网络导纳矩阵（图中数据是阻抗值）图35.单相对地短路故障如图4所示，故障边界条件为：,其中：Z0=j0.25,Z1=j0.14,Z2=j0.15,UF=1.05∠00（a）画出序网络的连接关系图，(b)写出正、负、零序故障电流、电压计算式。图4电力线路长100km，线路采用LGJ-120导线，如图3所示，其参数为Zl=27+j41.2Ω，Bl/2=j1.38×10-4S，线路额定电压为110kV，末端接有一台容量为20MVA、变比为110/38.5kV的降压变压器，折算到变压器高压侧的变压器参数为：ZT=4.93+j63.5Ω，YT=(4.95-j49.5)×10-6S，变压器低压侧负荷为10+j5MVA，正常运行时要求线路始端电压U1为118kV。（1）试画出网络参数为有名值时的等值电路；（2）计算各元件标幺值并绘制标幺值等值电路；（3）计算该输电网的潮流、电压分布（有名值、标幺值均可）。图3三、综合题1.某一网络进行潮流计算后的数据如图5所示，说明该系统中发电机、变压器及负载个数，利用图中数据说明发电机总的发电功率，负荷总的用电功率，计算网络损耗和效率，网络中各节点电压是否满足稳态运行要求，若要增大节点电压可采取哪种措施？图52、电力线路长80km，线路采用LGJ-120导线，如图3所示，其参数为Zl=21.6+j33Ω，Bl/2=j1.1×10-4S，线路额定电压为110kV，末端接有一台容量为20MVA、变比为110/38.5kV的降压变压器，折算到变压器高压侧的变压器参数为：ZT=4.93+j63.5Ω，YT=(4.95-j49.5)×10-6S，变压器低压侧负荷为10+j6MVA，正常运行时要求线路始端电压U1为118kV。（1）试画出网络参数为有名值时的等值电路；（2）计算各元件标幺值并绘制标幺值等值电路；（3）计算该输电网的潮流、电压分布（有名值、标幺值均可）。图33.电力网络如图2所示，各元件参数用纯电抗表示，试绘制该电力网正序、负序及零序等值电路，写出网络f-1（n）点发生单相接地故障时的正序、负序及零序等效电抗表达式，绘制该点单相接地短路时的三序网的连接关系图。图24、如图3所示的某三相系统中k点发生单相接地故障，已知，Z1∑=j0.4，Z2∑=j0.5，Z0∑=j0.25，Zk=j0.35。求a相经过阻抗Zk接地短路时短路点的各相电流、电压。（20分）图35、额定电压110kV的辐射形电网各段阻抗及负荷如图4所示。已知电源A的电压为121kV，求功率分布和各母线电压。（注：考虑功率损耗，可以不计电压降落的横分量）。（15分）图46、电力线路长100km，线路采用LGJ-120导线，如图3所示，其参数为Zl=27+j41.2Ω，Bl/2=j1.38×10-4S，线路额定电压为110kV，末端接有一台容量为20MVA、变比为110/38.5kV的降压变压器，折算到变压器高压侧的变压器参数为：ZT=4.93+j63.5Ω，YT=(4.95-j49.5)×10-6S，变压器低压侧负荷为10+j5MVA，正常运行时要求线路始端电压U1为118kV。（1）试画出网络参数为有名值时的等值电路；（2）计算各元件标幺值并绘制标幺值等值电路；（3）计算该输电网的潮流、电压分布（有名值、标幺值均可）。图37、在图4所示的电力网络中，当降压变电所母线上发生了三相短路时，可将系统视为无限大容量电源，试求此时短路点的冲击电流，短路电流的最大有效值和短路容量。图4电力系统分析复习题答案一、简答题1.简述电力系统稳态运行的基本要求?答：三相电力系统满足统经济性运行的要求，每一台发电机的输出必须接近于...
