汽车空气动力学-第二章VIP免费

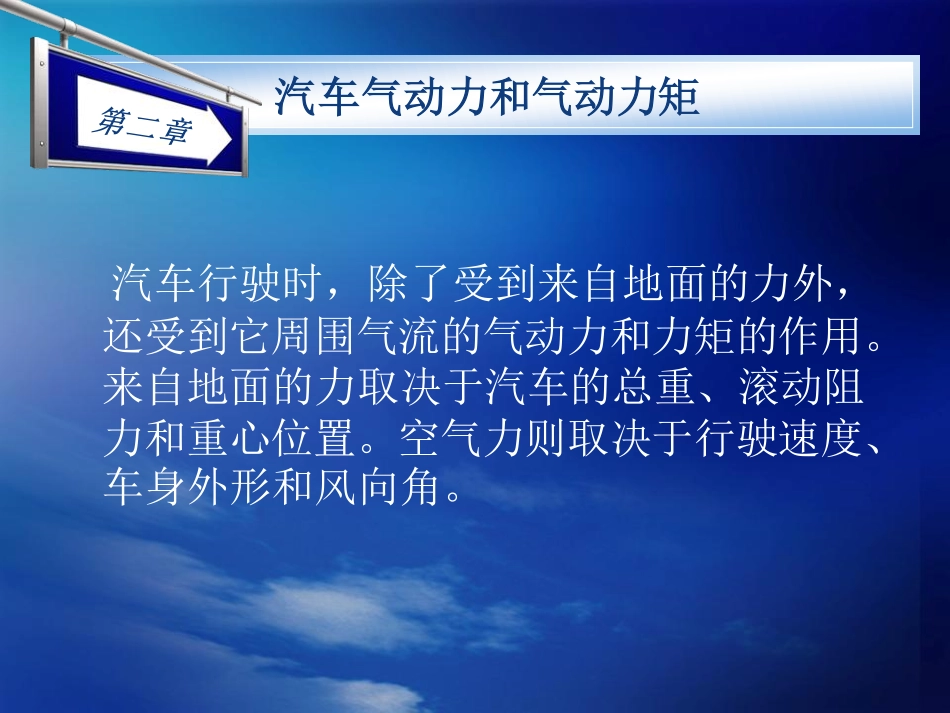

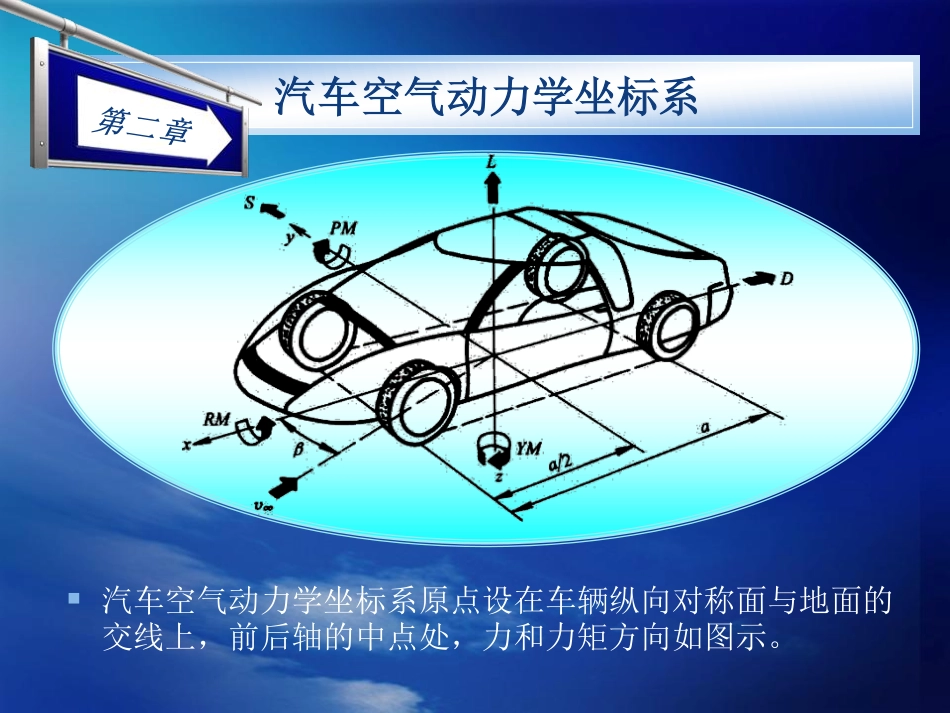

汽车空气动力学概述重庆理工大学赖晨光yiluxing10@gmail.com汽车气动力和气动力矩汽车行驶时，除了受到来自地面的力外，还受到它周围气流的气动力和力矩的作用。来自地面的力取决于汽车的总重、滚动阻力和重心位置。空气力则取决于行驶速度、车身外形和风向角。汽车空气动力学坐标系汽车空气动力学坐标系原点设在车辆纵向对称面与地面的交线上，前后轴的中点处，力和力矩方向如图示。气动力和力矩的产生汽车与空气相对运动并相互作用，会在汽车车身上产生一个气动力F。大量试验研究证明：其中是气动力系数。气动力的作用点也称为风压中心，通常用C.P（CenterofPressure，简称C.P）表示。FACvF221FC气动力和力矩的计算阻力侧向力升力DACvD221LACvL221SACvS221横摆角为0时车身纵向作用气动力D(Drag）垂直于路面的升力L(Lift)垂直于车身对称面的侧向力S(Side)气动力和力矩的计算侧倾力矩RMRAaCvM221绕x轴的侧倾力矩MR(RollingMoment)横摆力矩YMYAaCvM221绕z轴的横摆力矩MY(YawingMoment)纵倾力矩PMPAaCvM221绕y轴的纵倾力矩MP(PitchingMoment)力和力矩系数横摆角时车身纵向作用的气动阻力D阻力系数垂直于路面的升力L升力系数垂直于车身对称面（x，y）的侧向力S侧向力系数绕x轴的侧倾力矩MR侧倾力矩系数绕y轴的纵倾力矩MP纵倾力矩系数绕z轴的横摆力矩MY横摆力矩系数AρυDCD221AρυLCL221AρυSCS221aAρυMCRRM221aAρυMCPPM221aAρυMCYYM2210汽车正投影面积A的测量汽车的正投影面积A应包括车身、轮胎、发动机及底盘等零部件的前视投影。其测量方法是将汽车置于平行光源与屏幕之间，此时其正投影面积便既不放大也不缩小地投在屏幕上。气动阻力DACvD221D取决于正面投影面积A和气动阻力系数CD；通常正面投影面积A取决于汽车的外形尺寸，这是由设计需要决定的，因此减小气动阻力就集中在减小气动阻力系数CD上。下面是一些物体的风阻垂直平面体风阻系数：大约1.0球体风阻系数：大约0.5飞禽：0.1-0.2飞机：达到0.08目前雨滴的风阻系数最小：0.05左右下面是一些物体的风阻一般轿车风阻系数：0.28-0.4好些的跑车在：0.25左右赛车可以达到：0.15左右载货汽车0.40～0.60公共汽车0.50～0.80二轮车0.60～0.90新甲克虫CD=0.38老甲克虫CD=0.49捷达CD=0.32夏利2000车•Cd＝0.29POLOCD＝0.33（两厢）流线造型富有动感，CD达到了两厢车的较高水平。POLO帕萨特PASSAT•CD=0.28，为同级别轿车风阻最小者。AudiA6•CD＝0.28骏捷•骏捷由意大利宾尼法利纳负责造型设计CD＝0.25610万以下热点车型1.海马福美来Ⅱ：0.332.一汽夏利：0.323.哈飞路宝：0.324.华普海域：0.325.华晨骏捷：0.256!!(似乎和计算机有缘)6.吉利金刚：0.297.长安奔奔：0.358.雪佛兰乐风：0.329.铃木雨燕：0.3210.本田飞度：0.30(有说是0.31,有说是0.29)11.奇瑞A5：0.2912.比亚迪F3：0.3013.雪佛兰乐骋：没查到14.雪铁龙C4：0.3(C2的没查到)15.一汽威志：0.316.起亚RIO千里马：0.33817.奇瑞QQ：没查到18.标致206：0.3310－15万热点车型1.丰田威驰：0.292.大众POLO：0.31(两厢是0.33)3.铃木利亚纳：没查到4.日产颐达：0.314(圆周率?)5.别克凯越：0.3386.现代伊兰特：0.3137.华晨尊驰：0.2938.三菱蓝瑟：0.39.雪铁龙爱丽舍：0.315(消费者权益日?)10.日产骐达：0.29711.本田思迪：0.3112.福特福克斯：0.3113.大众宝来：0.3214.铃木天语：0.315.起亚赛拉图0.315－20万热点车型1.雪铁龙凯旋：0.3082.大众速腾：0.323.日产轩逸：0.324.丰田花冠：0.305.别克君威：0.326.马自达M3：没查到?7.起亚远舰：0.328.现代索纳塔：0.289.日产蓝鸟：0.3210.雪佛兰景程：0.32011.标致307：0.3312.本田思域：没查到13.一汽奔腾：没查到20－30万热点车型1.本田07雅阁：0.302.大众PASSAT领驭：0.283.丰田凯美瑞：0.294.日产天籁：没查到?5.别克君越：0.326.福特蒙迪欧：0.297.大众途安：0.3158.现代SONATA御翔：没查到?9.丰田锐志：0.2810.丰田普锐斯：0.2611.新Mazda6：没查到?12.三菱戈蓝：0.3213.上汽荣威750：没查...
