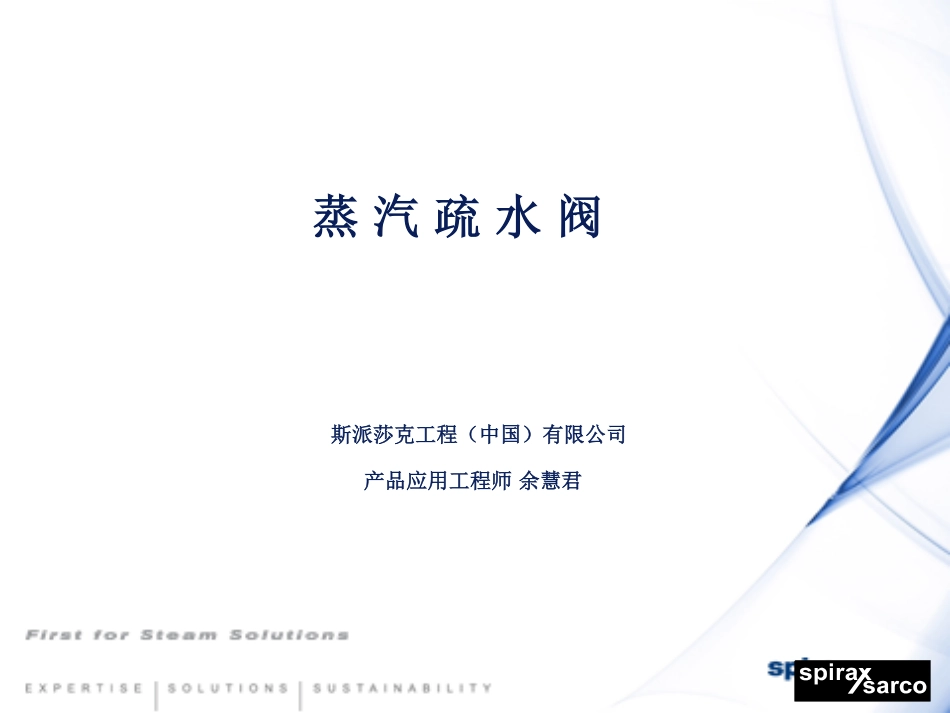

冷凝水排放系统选择和配置_第1页
1/57

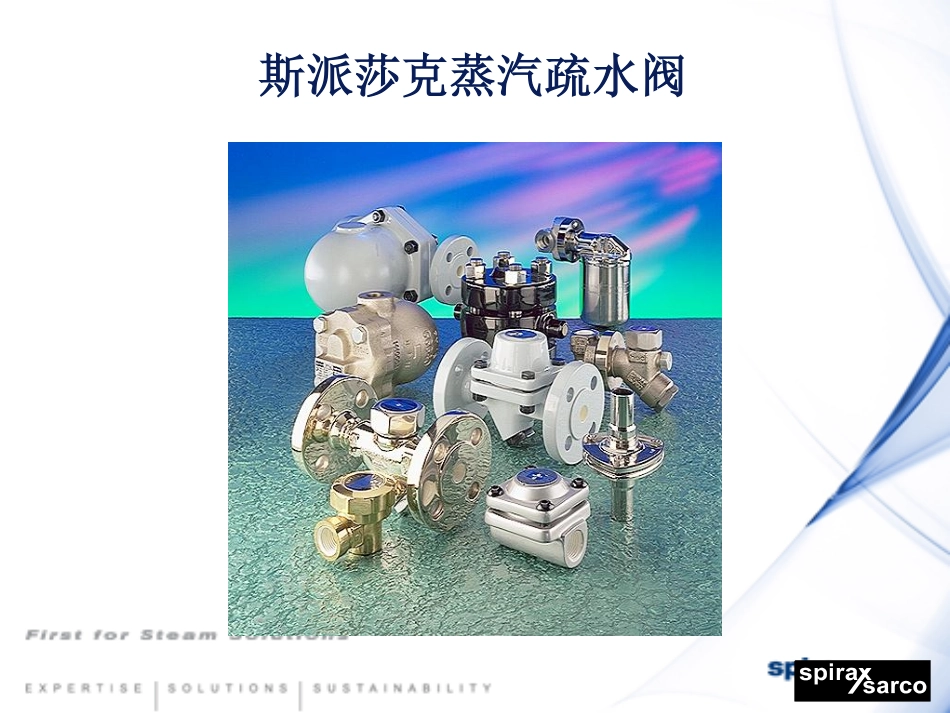

冷凝水排放系统选择和配置_第2页
2/57

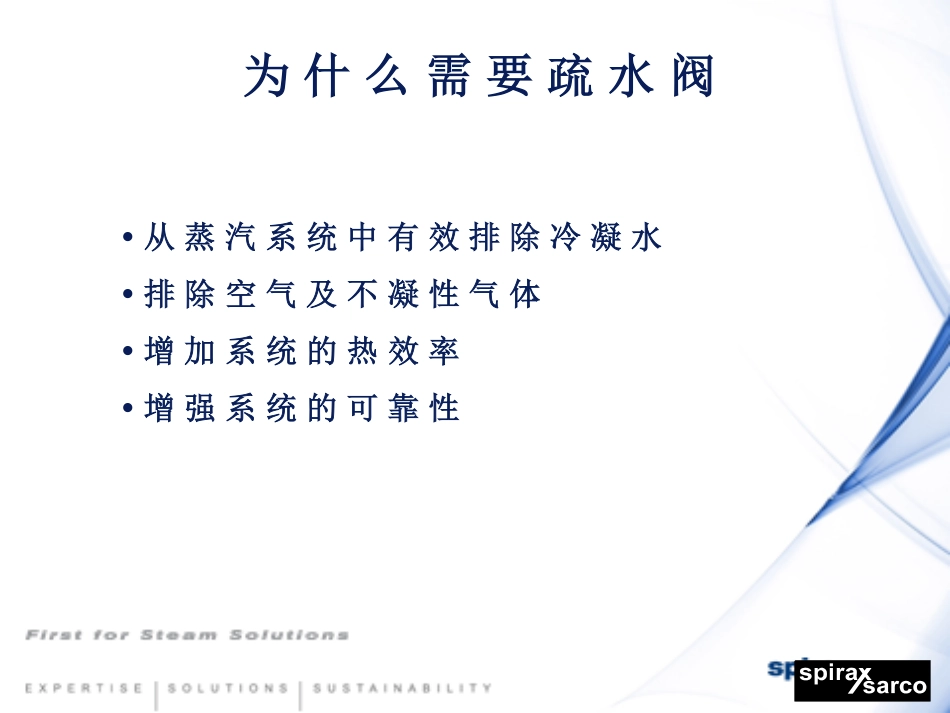

冷凝水排放系统选择和配置_第3页
3/57
蒸汽疏水阀1斯派莎克工程(中国)有限公司蒸汽疏水阀斯派莎克工程(中国)有限公司产品应用工程师余慧君蒸汽疏水阀2斯派莎克工程(中国)有限公司斯派莎克蒸汽疏水阀蒸汽疏水阀3斯派莎克工程(中国)有限公司为什么需要疏水阀从蒸汽系统中有效排除冷凝水排除空气及不凝性气体增加系统的热效率增强系统的可靠性蒸汽疏水阀4斯派莎克工程(中国)有限公司蒸汽疏水阀的主要种类1、热静力型这种疏水阀是利用蒸汽和冷凝水之间的温度差来操作疏水阀的感温元件而控制阀门的开关。冷凝水排放前必须被冷却至饱和温度以下。2、机械型此类疏水阀以机械方式工作,主要感应蒸汽和冷凝水之间密度的不同,利用“浮球”和“浮筒”来操作疏水阀的开关。此类疏水阀以饱和温度排放冷凝水。3、热动力型这一类型的疏水阀是根据冷凝水通过疏水阀时产生二次蒸汽,而高速运动的二次蒸汽会产生一个低压区的简单原理来控制阀的开关。此阀有一个简单的碟片,其对高速的蒸汽关闭,而对冷凝水开放。蒸汽疏水阀5斯派莎克工程(中国)有限公司固定孔板疏水阀孔板蒸汽疏水阀6斯派莎克工程(中国)有限公司压力平衡式热静力疏水阀最大压力为30bar蒸汽疏水阀7斯派莎克工程(中国)有限公司压力平衡式热静力疏水阀三种不同凝结水排放温度的液囊可供选择防腐蚀的316L不锈钢液囊无石棉垫片锻钢阀体和阀盖可选内置过滤网型号内置防冲蚀导向挡板蒸汽疏水阀8斯派莎克工程(中国)有限公司压力平衡囊蒸汽疏水阀9斯派莎克工程(中国)有限公司压力平衡式热静力疏水阀工作原理123起机时,冷空气和冷凝水进入疏水阀,并能自由通过,此时密封囊是冷态的,阀门打开.当冷凝水接近蒸汽温度时,密封囊被加热,填充液蒸发,产生的压力作用在膜片上,克服外界压力,推动阀芯靠近阀座,从而在蒸汽达到疏水阀前关闭阀门.冷凝水冷却,密封囊温度下降,填充液冷却,密封囊内的压力下降,阀门再次打开,冷凝水又能通过.蒸汽疏水阀10斯派莎克工程(中国)有限公司压力平衡式蒸汽疏水阀的特点优点:•体积小、重量轻,安装空间小,排量大•排空气性能好•抗腐蚀,耐水锤和过热,不为冰冻所损坏•根据工作压力的变化而自动调节。缺点:•冷凝水排出温度低于饱和温度,为了使蒸汽空间保持流畅必须在疏水阀前加冷却段。蒸汽疏水阀11斯派莎克工程(中国)有限公司8010012014016018020022001234567891011121314压力平衡疏水阀工作曲线压力(barg)疏水阀工作曲线饱和蒸汽曲线温度(oC)蒸汽疏水阀12斯派莎克工程(中国)有限公司典型应用小型工艺设备蒸汽主管疏水蒸汽疏水阀13斯派莎克工程(中国)有限公司典型应用伴热线消毒器蒸汽疏水阀14斯派莎克工程(中国)有限公司双金属式蒸汽疏水阀最大压力45barg蒸汽疏水阀15斯派莎克工程(中国)有限公司双金属片加热冷热蒸汽疏水阀16斯派莎克工程(中国)有限公司双金属片蒸汽疏水阀17斯派莎克工程(中国)有限公司8010012014016018020022001234567891011121314双金属疏水阀的工作曲线压力(barg)饱和蒸汽曲线疏水阀工作曲线温度(oC)蒸汽疏水阀18斯派莎克工程(中国)有限公司斯派莎克双金属疏水阀锻造的阀体和阀盖内置不锈钢滤网阀芯设计开启迅速爪型双金属片设计,保证疏水阀的工作性能。蒸汽疏水阀19斯派莎克工程(中国)有限公司起动时,阀处于常开位置冷态的凝结水和空气可迅速排出工作原理随着热的凝结水流过,双金属片被加热动作,开始关闭阀门。热的凝结水不断排出,当其温度接近饱和蒸汽温度时,阀门完全关闭。阀内的凝结水将慢慢冷却,双金属片收缩,上游的压力将重新开启阀门。凝结水被排出,循环再次开始。蒸汽疏水阀20斯派莎克工程(中国)有限公司典型应用非关键伴热线蒸汽疏水阀21斯派莎克工程(中国)有限公司典型应用大型油罐的温度控制蒸汽疏水阀22斯派莎克工程(中国)有限公司浮球式蒸汽疏水阀最大工作压力为32bar.蒸汽疏水阀23斯派莎克工程(中国)有限公司带热静力排空的浮球疏水阀出进水位上升,浮球随之上升,阀开。蒸汽疏水阀24斯派莎克工程(中国)有限公司浮球式蒸汽疏水阀不锈钢浮球旋转的阀盖可适合不同方向的安装破蒸汽汽锁装置热静力排空装置蒸汽疏水阀25斯派莎克工程(中...
