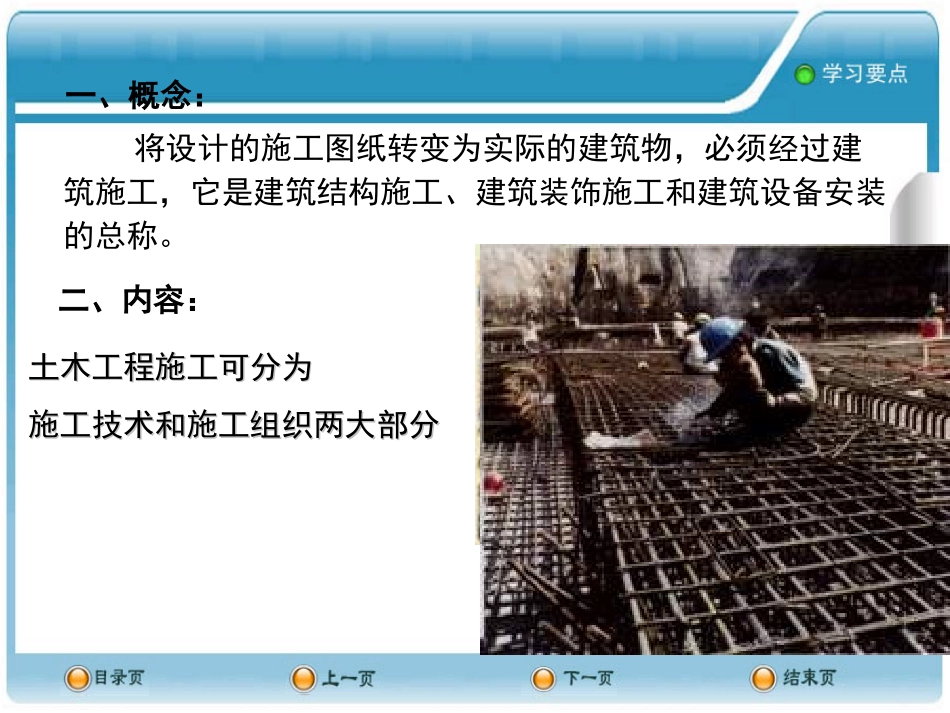

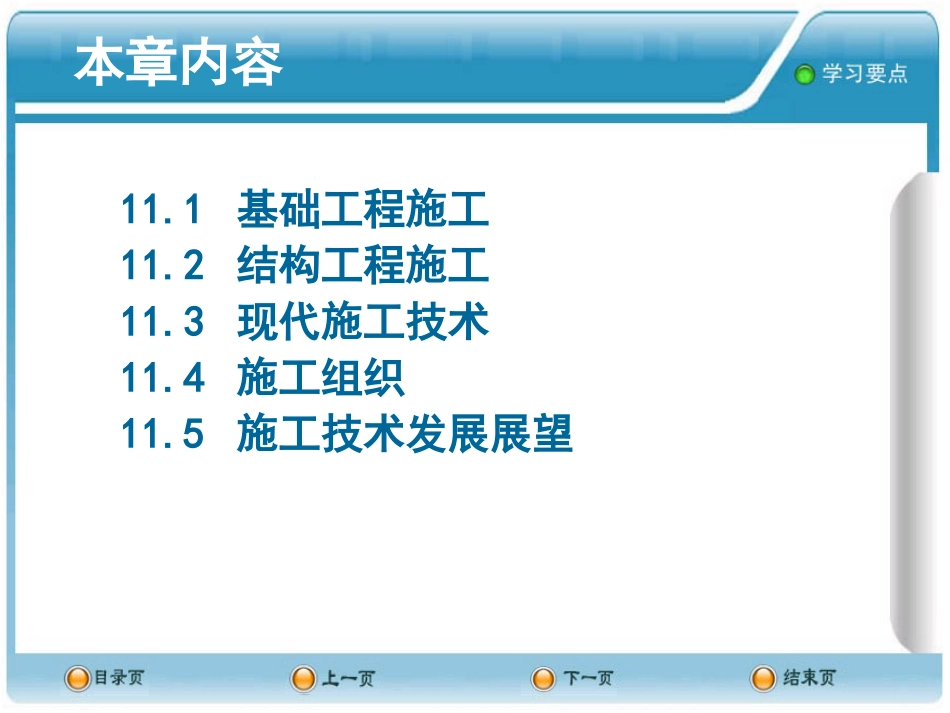

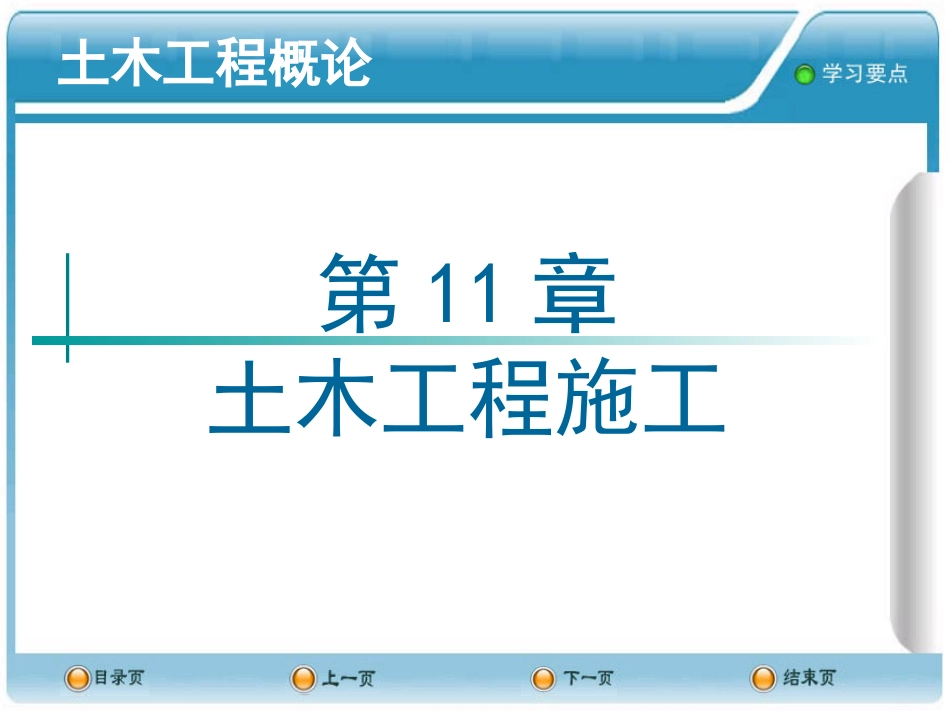

土木工程概论第11章土木工程施工本章内容11.1基础工程施工11.2结构工程施工11.3现代施工技术11.4施工组织11.5施工技术发展展望将设计的施工图纸转变为实际的建筑物，必须经过建筑施工，它是建筑结构施工、建筑装饰施工和建筑设备安装的总称。一、概念：二、内容：土木工程施工可分为土木工程施工可分为施工技术和施工组织两大部分施工技术和施工组织两大部分11.1基础工程施工基础工程主要包括土石方工程和基础工程。土石方工程简称土方工程，包括：场地平整、基坑（槽）及管沟开挖、地坪填土、路基填筑、隧道开通及基坑回填等。基础工程：天然浅基础和深基础。放坡开挖：是选择合理的坡度系数进行基坑开挖。适用于地基土质好、开挖深度不大，施工现场有足够放坡场地的工程。11.1.1坑槽土方施工一、土方边坡与土壁支撑,它们的作用是保证土壁稳定。基坑的常用支护方法基坑无法放坡或放坡无法保证土壁稳定时，应根据开挖深度、土体类别及工程性质等综合因素选择基坑支护方法。●基坑的简易支护适用于部分地段放坡不够的宽度较大的基坑使用。适用于部分地段下部放坡不够的宽度较大的基坑使用。(a)衬板式(b)悬臂式(c)拉锚式(d)锚杆式(e)斜撑式1－横撑；2－立木；3－衬板；4－桩；5－坑底；6－拉条；7－锚固桩；8－锚杆；9－斜撑坑壁支撑方式基坑支护。●深基坑的悬臂式支护开挖前在基坑周围设置砼灌注桩，桩的排列有间隔式、双排式和连续式，桩顶设置砼连系梁或锚桩、拉杆。施工方便、安全度好、费用低。适于开挖面积大、深度大于6m、不允许放坡、邻近有建（构）筑物的深基坑的间隔式排桩支护土木工程概论●深基坑的拉锚式支护在立壁土层上钻（掏）孔至要求深度，孔内放入钢筋，灌入水泥砂浆或化学浆液，使之与土层结合成抗拉锚杆，将立壁土体侧压力传至稳定土层。适用于难以采用内支撑的大面积、深基坑、各种土层的坑壁支护。3.1基坑工程土木工程概论●深基坑的内撑式支护由支护桩或墙和内支撑组成，适用于各种地基土层，缺点是内支撑会占用一定的施工空间。北京地铁熊猫环岛车站基坑钢管支护大型深基坑的钢管对撑支护3.1基坑工程土木工程概论制作深基坑砼构架构架支护下挖桩间土方3.1基坑工程构架支护下逆作法施工11.1.1坑槽土方施工二、基坑排水与降水1、明沟集水井抽水2、井点降水明沟排水法明沟与集水井排水在基坑的一侧或四周设置排水明沟，在四角或每隔20～30m设一集水井，排水沟始终比开挖面低0.4～0.5m，集水井比排水沟低0.5～1m，在集水井内设水泵将水抽排出基坑。3.1明排水法普通明沟与集水井排水法共60页第38页施工降水在含水丰富的土层中开挖大面积基坑时，明沟排水法难以排干大量的地下涌水，当遇粉细砂层时，还会出现严重的翻浆、冒泥、涌砂现象，不仅基坑无法挖深，还可能造成大量水土流失、边坡失稳、地面塌陷，严重者危及邻近建筑物的安全。遇有此种情况时应采用井点降水的人工降水方法施工。3施工排水地下室电梯井局部二次降水全基坑轻型井点降水共60页第41页11.1.1坑槽土方施工三、基础土方的开挖1、分类：人工开挖、机械开挖2、常用机械：推土机、铲运机、挖掘机11.1.4深基础施工深基础工程是由地面向下开挖的一个地下空间，基坑周围一般为垂直的挡土结构。深基坑施工图11.1.4深基础施工一、桩基础桩基础由桩和桩顶的承台组成。桩基础施工11.2结构工程施工11.2.1砌筑工程11.2.2钢筋混凝土工程11.2.3预应力混凝土工程11.2.4结构安装工程指砖石块体和各种类型砌块的砌筑。它是一个综合的施工过程，包括材料运输、脚手架搭设、砌筑工艺等。11.2.1砌筑工程施工1落地式2悬挑式3吊挂式4附着升降砌筑工艺的基本要求：横平竖直、砂浆饱满、灰缝均匀、上下错缝、内外搭砌、接槎牢固。砌筑用脚手架：砌筑过程中堆放材料和工人进行砌筑用脚手架：砌筑过程中堆放材料和工人进行操作的临时性设施。按其搭设位置分为外脚手架和操作的临时性设施。按其搭设位置分为外脚手架和里脚手架两大类。里脚手架两大类。外脚手架的四种形式：扣件式钢管脚手架（落地式）搭设施工共47页第13页专用悬挑钢梁水平布置悬挑钢梁的楼面锚固型钢悬挑脚手架的搭设共47页第21页材料运输：有垂直...
