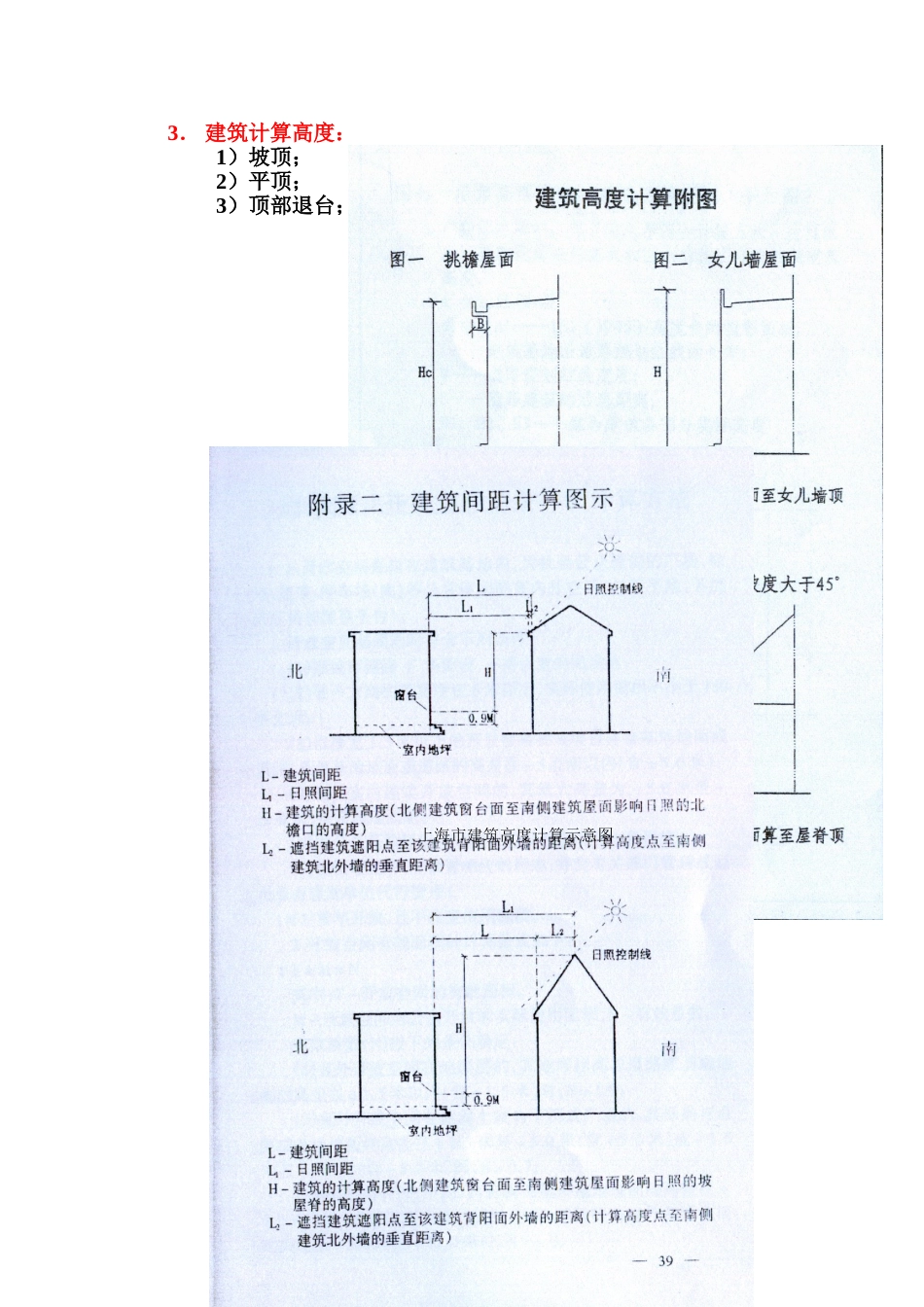

IIIIIIIIIIVV日照计算的方法和心得一、基本概念1．气候区：<民用建筑设计通则>GB50352-20052．计算日冬至日——12.22南方大寒日——1.20.北方3．建筑计算高度：1）坡顶；2）平顶；3）顶部退台；上海市建筑高度计算示意图江苏省建筑高度计算示意图4．太阳高度角和纬度有关，和经度无关纬度越高，高度角越小一天内，中午最大5．日照计算和日照间距日照间距系数日照间距折减系数最小日照间距日照有效时间的折减6．哪些建筑要计算日照高层，小高层住宅低层，多层，（有些地方不要求计算）特殊公建——“老弱病残”——老年人公寓，托儿所，幼儿园，小学，中学，医院病房，残疾人公寓不计算日照的：酒店式公寓，低层住宅多层（因地方而异），LOFT住宅办公商业等公共建筑上海的规定：《上海市城市规划管理技术规定》第二十七条：高层居住建筑与低层独立式住宅的间距，在规定范围内保证受遮挡的低层独立式住宅的居室冬至日满窗日照的有效时间不少于连续两小时；与其他居住建筑的间距，应保证受遮挡的居住建筑的居室冬至日满窗日照的有效时间不少于连续一小时第三十条：医院病房楼、休（疗）养院住宿楼、幼儿园、托儿所和大中小学教学楼与相邻建筑的间距，应保证被遮挡的上述建筑冬至日满窗日照的有效时间不少于3小时；浦西内环线以内地区，其间距应保证冬至日满窗日照的有效时间不少于2小时。7．日照时数的确定：住宅托、幼儿园主要生活用房冬至日3h小学半数以上教室冬至日2h中学半数以上教室冬至日2h老年住宅、残疾人住宅卧室、起居室冬至日2h医院和疗养院半数以上病房、疗养室冬至日2h熟记！8．窗台高度：1）不带底商H=室内外高差+9002）带底商H=室内外高差+商业部分层高+9009．日照计算点：1）平窗2）凸窗，转角窗3）凹阳台，凸阳台10．遮挡物1）南面建筑2）自身遮挡；3）主客体3）主客体影响最大范围11．累积日照（不连续日照），连续日照累积日照比连续日照好过二、计算日照的步骤和要点（天正6.5为例）STEP1：把总图调整至正南北方向，1：1或1：1000比例；STEP2：查看当地《城市规划管理技术规定》，明确计算日和日照满足时数（大寒日？冬至日？2小时？一个房间？二个房间？）；STEP3：确定建筑平面轮廓线（标准层、机房层、阳台凸窗是否包含）；STEP4：确定建筑计算高度（标准层和机房层分别给高度）；切换至三维视图，检查建模是否正确；附图一：客体建筑范围示意图客体建筑的最大范围（240m）46°客体建筑的最大范围（240m）1:1(1:1.2)240mCMA1:1(1:1.2)240m46°CA46°HDBN非正南向为M、N两点（下图）。正南向为A、B两点（上图），注：弧形有两个中心点，46°HDB主体建筑的最大范围（240m）主体建筑的最大范围（240m）附图二：主体建筑范围示意图1:1(1:1.2)240mMC1:1(1:1.2)240mAADHN非正南向为M、N两点（下图）。注：弧形有两个中心点，正南向为A、B两点（上图），BHBSTEP5：参数设置（计算日、累积/连续）；STEP6：遮挡物和计算范围的选择；STEP7：分别计算：①带底商的或室内外高差处，窗台高度不同；②幼儿园、小学等特殊公建（大寒日、冬至日）③日照时间不同的三、日照调整技巧当日照出现不满足时，需调整住宅位置。STEP1：判断时什么因素引起日照不过：①切换至三维视图，检查建筑有否“飘起”，是否有建筑以外的物体给了高度；②是否有可能调得出？差很多？！③进行单点分析；④判断引起日照不足的主要因素是：建筑高度（低纬度）建筑角度（高纬度）建筑间距⑤判断是哪栋遮挡物引起的；⑥是否有底商；STEP2：调整应满足建筑退让，退界和建筑之间的最小间距要求；STEP3：解决方法：尽快再保证不减少容积率得前期下①增大间距；②增大夹角；③长板短板，短板点式；④降低南面建筑层数，增加到北面建筑层数；⑤减层数；⑥拔楼；四、一些心得（有待大家补充）1．北方（高纬度）地区日照难算，日照综合影响大，阴影叠加厉害（高度角小）；2．南低北高；3．南点北板；4．点式大于短板大于长板5．大寒日好于冬至日五、常用日照计算软件天正6.5众智日照分析软件清华建筑日照分析软件上海市高层建筑日照分析软件鸿业日照分析软件1)日照软件的选用应取得当地规划报批部门的认可2)不...
