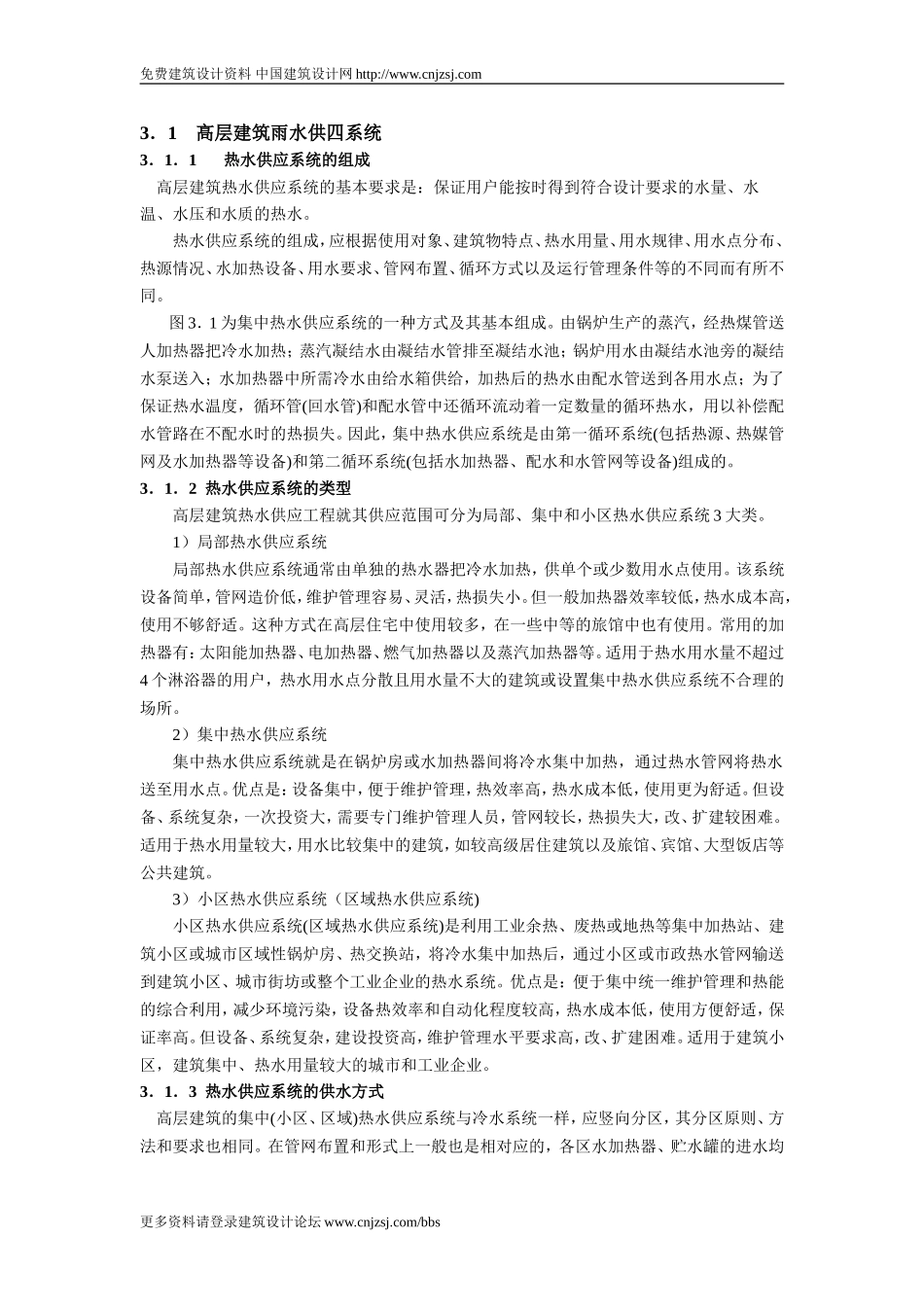

免费建筑设计资料中国建筑设计网http://www.cnjzsj.com3．1高层建筑雨水供四系统3．1．1热水供应系统的组成高层建筑热水供应系统的基本要求是：保证用户能按时得到符合设计要求的水量、水温、水压和水质的热水。热水供应系统的组成，应根据使用对象、建筑物特点、热水用量、用水规律、用水点分布、热源情况、水加热设备、用水要求、管网布置、循环方式以及运行管理条件等的不同而有所不同。图3．1为集中热水供应系统的一种方式及其基本组成。由锅炉生产的蒸汽，经热煤管送人加热器把冷水加热；蒸汽凝结水由凝结水管排至凝结水池；锅炉用水由凝结水池旁的凝结水泵送入；水加热器中所需冷水由给水箱供给，加热后的热水由配水管送到各用水点；为了保证热水温度，循环管(回水管)和配水管中还循环流动着一定数量的循环热水，用以补偿配水管路在不配水时的热损失。因此，集中热水供应系统是由第一循环系统(包括热源、热媒管网及水加热器等设备)和第二循环系统(包括水加热器、配水和水管网等设备)组成的。3．1．2热水供应系统的类型高层建筑热水供应工程就其供应范围可分为局部、集中和小区热水供应系统3大类。1）局部热水供应系统局部热水供应系统通常由单独的热水器把冷水加热，供单个或少数用水点使用。该系统设备简单，管网造价低，维护管理容易、灵活，热损失小。但一般加热器效率较低，热水成本高，使用不够舒适。这种方式在高层住宅中使用较多，在一些中等的旅馆中也有使用。常用的加热器有：太阳能加热器、电加热器、燃气加热器以及蒸汽加热器等。适用于热水用水量不超过4个淋浴器的用户，热水用水点分散且用水量不大的建筑或设置集中热水供应系统不合理的场所。2）集中热水供应系统集中热水供应系统就是在锅炉房或水加热器间将冷水集中加热，通过热水管网将热水送至用水点。优点是：设备集中，便于维护管理，热效率高，热水成本低，使用更为舒适。但设备、系统复杂，一次投资大，需要专门维护管理人员，管网较长，热损失大，改、扩建较困难。适用于热水用量较大，用水比较集中的建筑，如较高级居住建筑以及旅馆、宾馆、大型饭店等公共建筑。3）小区热水供应系统（区域热水供应系统)小区热水供应系统(区域热水供应系统)是利用工业余热、废热或地热等集中加热站、建筑小区或城市区域性锅炉房、热交换站，将冷水集中加热后，通过小区或市政热水管网输送到建筑小区、城市街坊或整个工业企业的热水系统。优点是：便于集中统一维护管理和热能的综合利用，减少环境污染，设备热效率和自动化程度较高，热水成本低，使用方便舒适，保证率高。但设备、系统复杂，建设投资高，维护管理水平要求高，改、扩建困难。适用于建筑小区，建筑集中、热水用量较大的城市和工业企业。3．1．3热水供应系统的供水方式高层建筑的集中(小区、区域)热水供应系统与冷水系统一样，应竖向分区，其分区原则、方法和要求也相同。在管网布置和形式上一般也是相对应的，各区水加热器、贮水罐的进水均更多资料请登录建筑设计论坛www.cnjzsj.com/bbs免费建筑设计资料中国建筑设计网http://www.cnjzsj.com应由同区的给水系统专管供应，以便保证任一用水点冷热水压力相平衡。由于高层建筑中热水供应系统的设备、组成、管网布置与敷设等与一般建筑的热水供应系统相同，因此其供水方式有1)按加热设备的设置方式分以下几种。(1)集中加热分区热水系统把高层建筑内各区热水系统的加热设备，集中设置在地下室或其他附属建筑内，加热后的热水分别送往各区用户使用的系统，如图3．2所示。更多资料请登录建筑设计论坛www.cnjzsj.com/bbs免费建筑设计资料中国建筑设计网http://www.cnjzsj.com图3．1集中热水供应系统组成示意图3.2集中加热分区供热水系统该系统具有维护管理方便，热媒管道短。可以减少管路噪声，但由于高、中区的水加热器与各区冷水源高位水箱的高差很大，以及高、中区热水系统中的供水和回水立管高度很大，加热器将承受很大的压力，钢材耗量大。因此，这种系统适宜3个分区以下的高层建筑中采用，不适用于超高层建筑。(2)分散加热分区供热水系统按分区将加热器分别设置在本区的上部或下部、加热后热水沿本区管网系...
