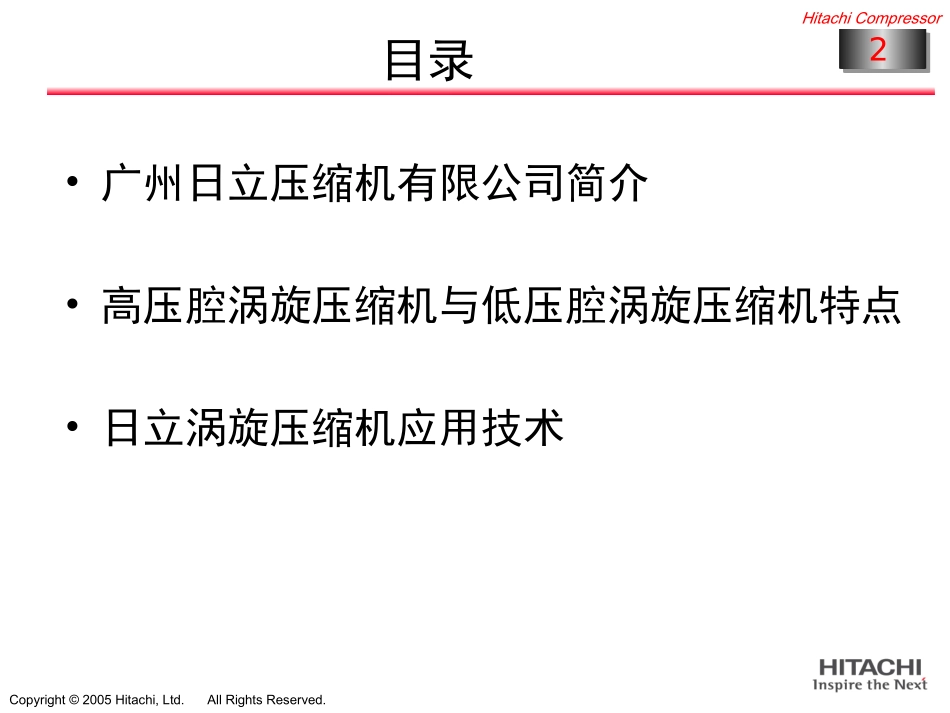

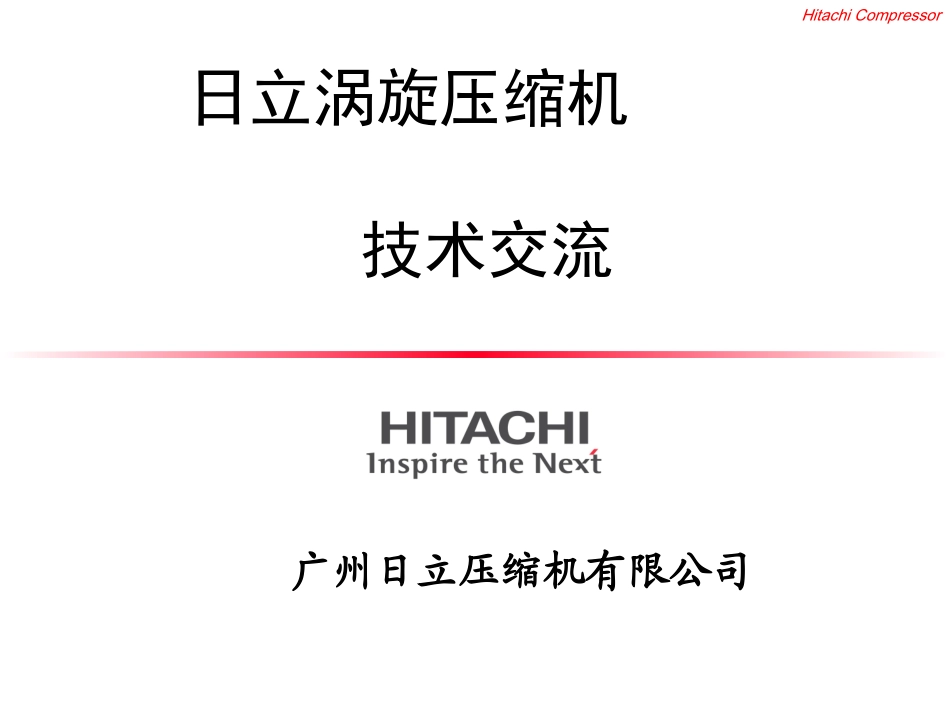

HitachiCompressor日立涡旋压缩机技术交流广州日立压缩机有限公司2HitachiCompressorCopyright©2005Hitachi,Ltd.AllRightsReserved.目录•广州日立压缩机有限公司简介•高压腔涡旋压缩机与低压腔涡旋压缩机特点•日立涡旋压缩机应用技术3HitachiCompressorCopyright©2005Hitachi,Ltd.AllRightsReserved.2003年8月15日,广州万宝集团与日本日立空调系统、台湾日立股份有限公司在广州举行合资签字仪式,组建广州日立压缩机有限公司2003年8月15日,广州万宝集团与日本日立空调系统、台湾日立股份有限公司在广州举行合资签字仪式,组建广州日立压缩机有限公司4HitachiCompressorCopyright©2005Hitachi,Ltd.AllRightsReserved.•合资公司投资总额为2350万美元,注册资本金为1380万美元。其中广州万宝集团有限公司控股40%,株式会社日立空调系统、台湾日立股份有限公司分别占35%和25%的股份•合资公司于2003年9月18日正式运作•合资公司投资总额为2350万美元,注册资本金为1380万美元。其中广州万宝集团有限公司控股40%,株式会社日立空调系统、台湾日立股份有限公司分别占35%和25%的股份•合资公司于2003年9月18日正式运作5HitachiCompressorCopyright©2005Hitachi,Ltd.AllRightsReserved.组织机构管理部财务部技术部营业部生产制造部品证部总经理(日)副总经理(中)营业技术本部长(中)副总经理(日)生产制造本部长(台日)6HitachiCompressorCopyright©2005Hitachi,Ltd.AllRightsReserved.HATACHI高压腔压缩机VS低压腔压缩机对比分析HitachiCompressor高压腔与低压腔涡旋压缩机的划分,主要是对全封闭涡旋压缩机中,电机所处在的工作环境温度进行区分。电机处于排气侧(壳体内为排气压力),称为高压腔(一般以HITACHI为代表);电机处于回气侧(壳体内为回气压力),称为低压腔(一般以COPELAND为代表)。两种结构的涡旋压缩机,与其结构对应具有相应的特点,且各具优缺点。高压腔涡旋压缩机与低压腔涡旋压缩机特点8HitachiCompressorCopyright©2005Hitachi,Ltd.AllRightsReserved.高压腔涡旋压缩机结构高压腔涡旋压缩机结构排气口吸气口定盘动盘机架曲轴电机(定、转子)壳体防自转滑环主轴承内置式过流、过热保护器压差供油9HitachiCompressorCopyright©2005Hitachi,Ltd.AllRightsReserved.低压腔涡旋压缩机结构低压腔涡旋压缩机结构排气口吸气口定盘动盘机架曲轴电机(定、转子)壳体防自转滑环主轴承离心供油壳体内高低压分隔板10HitachiCompressorCopyright©2005Hitachi,Ltd.AllRightsReserved.高压腔结构(HATACHI)低压腔结构优点具有较大的排气缓冲容积,振动小,输气均匀吸气预热小﹑容积效率高(直接吸气)润滑得到可靠保证(可以采用压力供油润滑)压缩机中可以有较多的润滑油起良好的润滑﹑冷却及液体阻塞作用直接吸气不存在液体制冷剂对润滑油膜的破坏作用承受轴向气体力的能力较好,螺钉只起紧固作用吸气段具有较大的缓冲容积电机的工作环境较好(低温﹑低压)壳体大部分低压,气密性及受力较好抗液击的能力较强,对进入管道中的异物﹑杂质抵抗能力较强11HitachiCompressorCopyright©2005Hitachi,Ltd.AllRightsReserved.高压腔结构(HATACHI)低压腔结构缺点较小的吸气缓冲容积,吸气消音效果较差抗液击的能力较差高压壳体对气密性及强度要求较高电机工作环境恶劣,直接吸气容易因杂质﹑异物损坏压缩机较强的吸气预热造成容积效率下降较小的排气缓冲容积,噪音﹑振动较大压缩机中油量必须严格控制,润滑密封效果较差液体制冷剂有可能破坏润滑油膜,造成轴承润滑恶化壳体内高﹑低压腔的存在,增加了密封的难度根据ComparisonofTheHighSideandLowSideScrollCompressorDesign,H.Richardson,USA,ICECP,1992整理12HitachiCompressorCopyright©2005Hitachi,Ltd.AllRightsReserved.日立涡旋压缩机结构及工作原理13HitachiCompressorCopyright©2005Hitachi,Ltd.AllRightsReserved.压缩机型号•型号举例503DH-80C2•3高效涡旋压缩机•匹数:50/10=5匹•排气量:80cm3/rev•C:三相电源380V/50Hz内置保护•2:吸排气口焊接连接14HitachiCompressorCop...
