水龙头生产流水线测试装配工序卡示范(脸盆)VIP免费

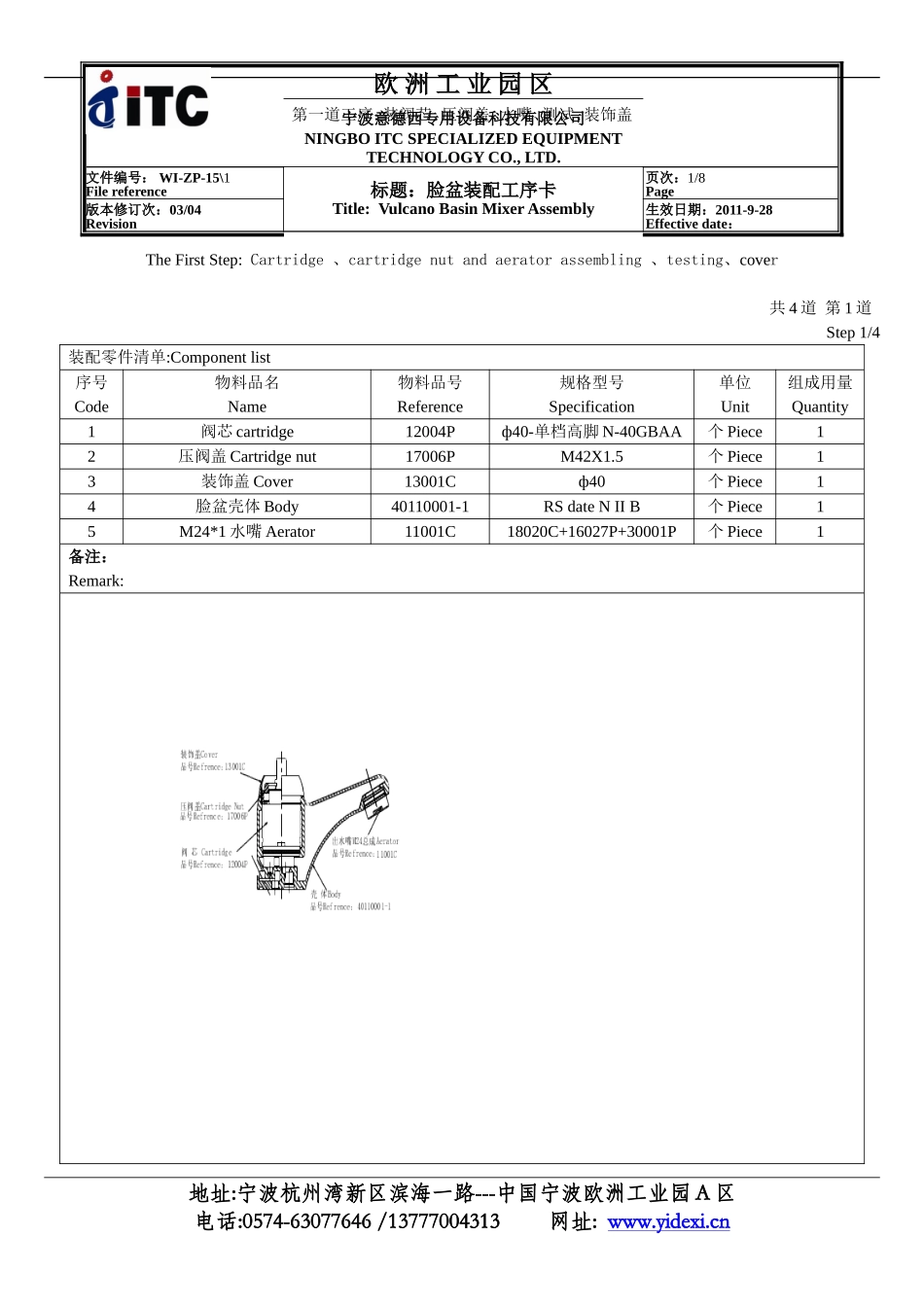

水龙头生产流水线测试装配工序卡示范(脸盆)_第1页
1/10
水龙头生产流水线测试装配工序卡示范(脸盆)_第2页
2/10

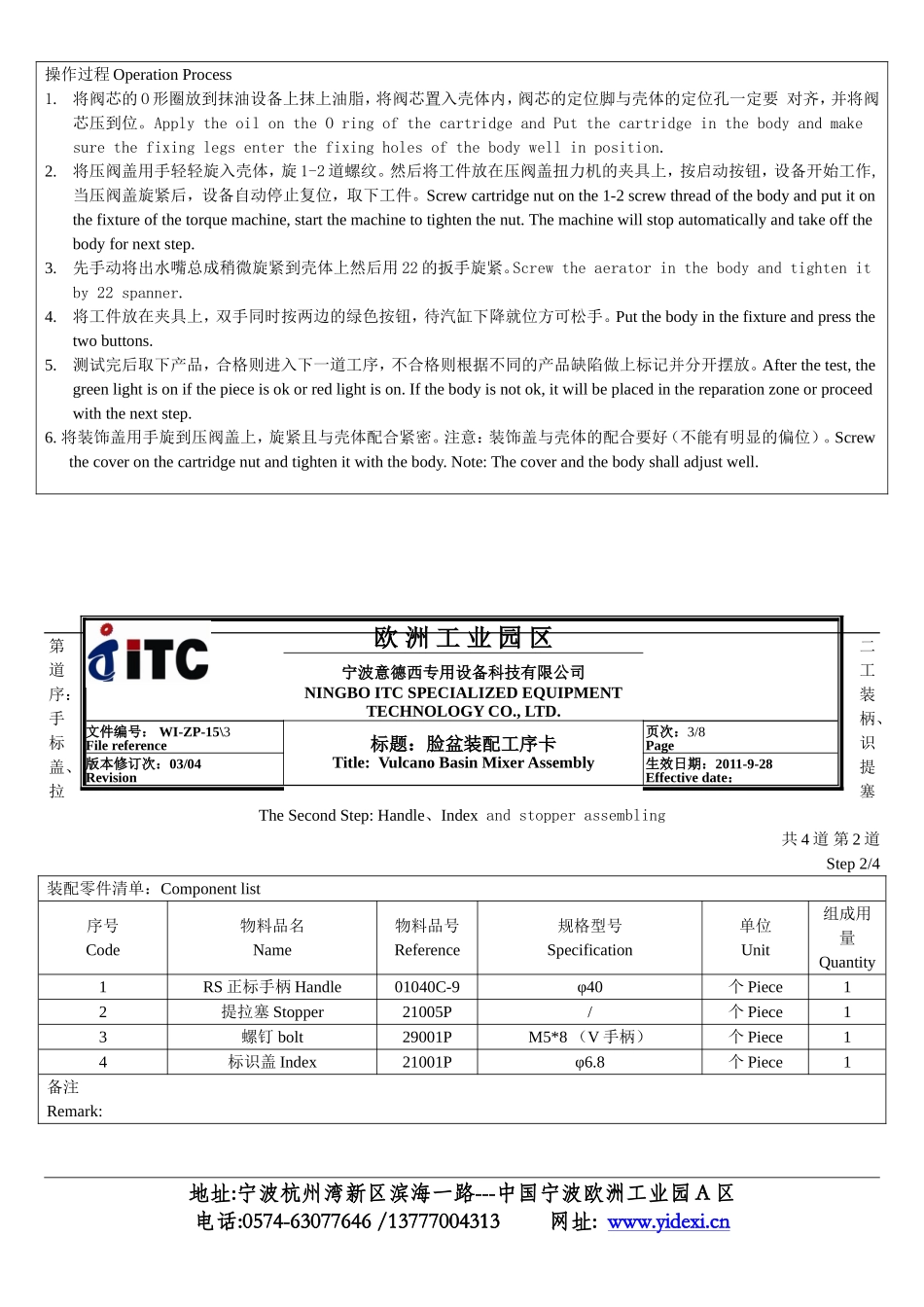

水龙头生产流水线测试装配工序卡示范(脸盆)_第3页
3/10

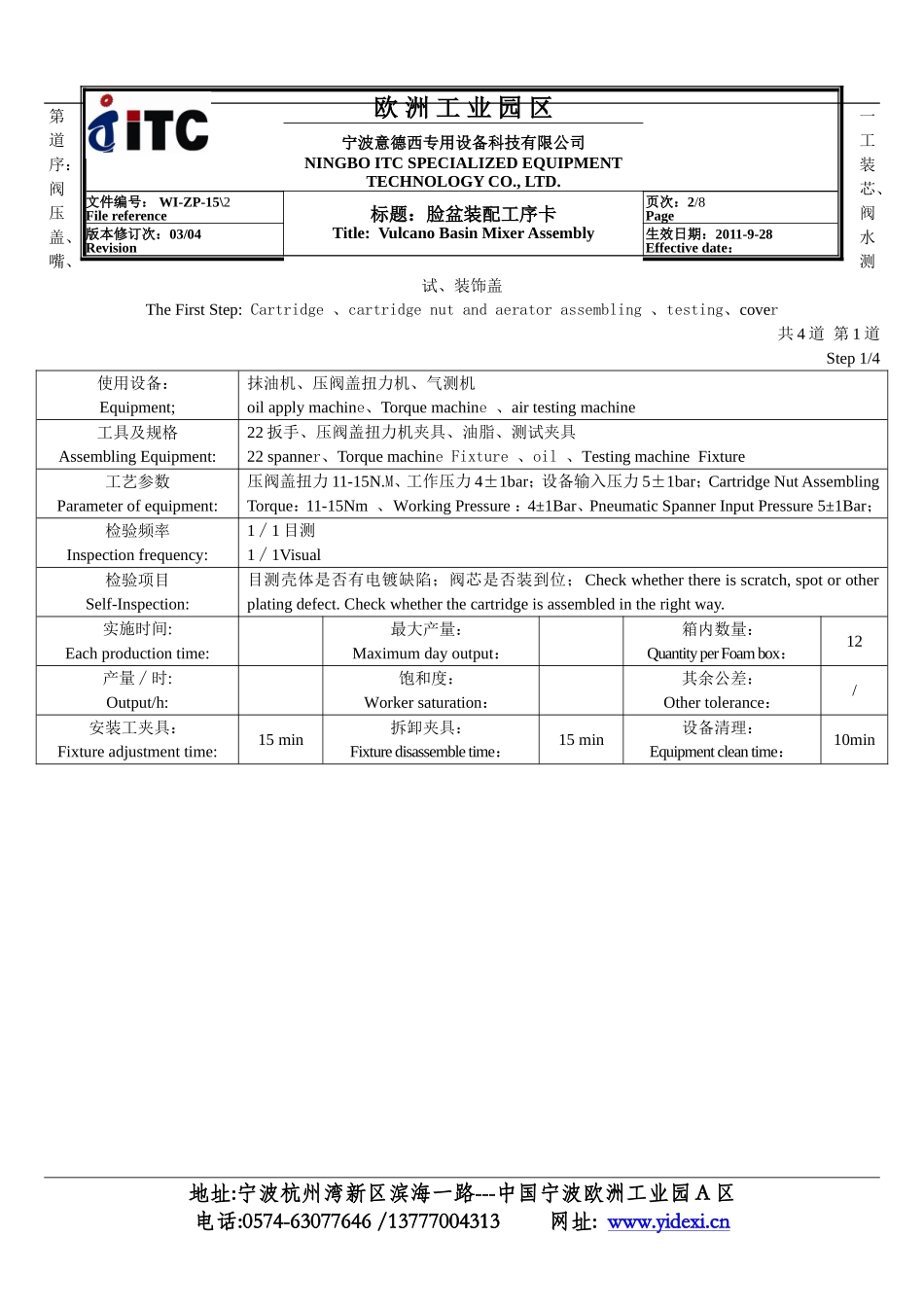

第一道工序:装阀芯、压阀盖、水嘴、测试、装饰盖TheFirstStep:Cartridge、cartridgenutandaeratorassembling、testing、cover共4道第1道Step1/4装配零件清单:Componentlist序号Code物料品名Name物料品号Reference规格型号Specification单位Unit组成用量Quantity1阀芯cartridge12004Pф40-单档高脚N-40GBAA个Piece12压阀盖Cartridgenut17006PM42X1.5个Piece13装饰盖Cover13001Cф40个Piece14脸盆壳体Body40110001-1RSdateNIIB个Piece15M24*1水嘴Aerator11001C18020C+16027P+30001P个Piece1备注:Remark:地址:宁波杭州湾新区滨海一路---中国宁波欧洲工业园A区电话:0574-63077646/13777004313网址:www.yidexi.cn欧洲工业园区宁波意德西专用设备科技有限公司NINGBOITCSPECIALIZEDEQUIPMENTTECHNOLOGYCO.,LTD.文件编号:WI-ZP-15\1Filereference标题:脸盆装配工序卡Title:VulcanoBasinMixerAssembly页次:1/8Page版本修订次:03/04Revision生效日期:2011-9-28Effectivedate:第一道工序:装阀芯、压阀盖、水嘴、测试、装饰盖TheFirstStep:Cartridge、cartridgenutandaeratorassembling、testing、cover共4道第1道Step1/4使用设备:Equipment;抹油机、压阀盖扭力机、气测机oilapplymachine、Torquemachine、airtestingmachine工具及规格AssemblingEquipment:22扳手、压阀盖扭力机夹具、油脂、测试夹具22spanner、TorquemachineFixture、oil、TestingmachineFixture工艺参数Parameterofequipment:压阀盖扭力11-15N.M、工作压力4±1bar;设备输入压力5±1bar;CartridgeNutAssemblingTorque:11-15Nm、WorkingPressure:4±1Bar、PneumaticSpannerInputPressure5±1Bar;检验频率Inspectionfrequency:1∕1目测1∕1Visual检验项目Self-Inspection:目测壳体是否有电镀缺陷;阀芯是否装到位;Checkwhetherthereisscratch,spotorotherplatingdefect.Checkwhetherthecartridgeisassembledintherightway.实施时间:Eachproductiontime:最大产量:Maximumdayoutput:箱内数量:QuantityperFoambox:12产量∕时:Output/h:饱和度:Workersaturation:其余公差:Othertolerance:/安装工夹具:Fixtureadjustmenttime:15min拆卸夹具:Fixturedisassembletime:15min设备清理:Equipmentcleantime:10min地址:宁波杭州湾新区滨海一路---中国宁波欧洲工业园A区电话:0574-63077646/13777004313网址:www.yidexi.cn欧洲工业园区宁波意德西专用设备科技有限公司NINGBOITCSPECIALIZEDEQUIPMENTTECHNOLOGYCO.,LTD.文件编号:WI-ZP-15\2Filereference标题:脸盆装配工序卡Title:VulcanoBasinMixerAssembly页次:2/8Page版本修订次:03/04Revision生效日期:2011-9-28Effectivedate:操作过程OperationProcess1.将阀芯的O形圈放到抹油设备上抹上油脂,将阀芯置入壳体内,阀芯的定位脚与壳体的定位孔一定要对齐,并将阀芯压到位。ApplytheoilontheOringofthecartridgeandPutthecartridgeinthebodyandmakesurethefixinglegsenterthefixingholesofthebodywellinposition.2.将压阀盖用手轻轻旋入壳体,旋1-2道螺纹。然后将工件放在压阀盖扭力机的夹具上,按启动按钮,设备开始工作,当压阀盖旋紧后,设备自动停止复位,取下工件。Screwcartridgenutonthe1-2screwthreadofthebodyandputitonthefixtureofthetorquemachine,startthemachinetotightenthenut.Themachinewillstopautomaticallyandtakeoffthebodyfornextstep.3.先手动将出水嘴总成稍微旋紧到壳体上然后用22的扳手旋紧。Screwtheaeratorinthebodyandtightenitby22spanner.4.将工件放在夹具上,双手同时按两边的绿色按钮,待汽缸下降就位方可松手。Putthebodyinthefixtureandpressthetwobuttons.5.测试完后取下产品,合格则进入下一道工序,不合格则根据不同的产品缺陷做上标记并分开摆放。Afterthetest,thegreenlightisonifthepieceisokorredlightison.Ifthebodyisnotok,itwillbeplacedinthereparationzoneorproceedwiththenextstep.6.将装饰盖用手旋到压阀盖上,旋紧且与壳体配合紧密。注意:装饰盖与壳体的配合要好(不能有明显的偏位)。Screwthecoveront...
