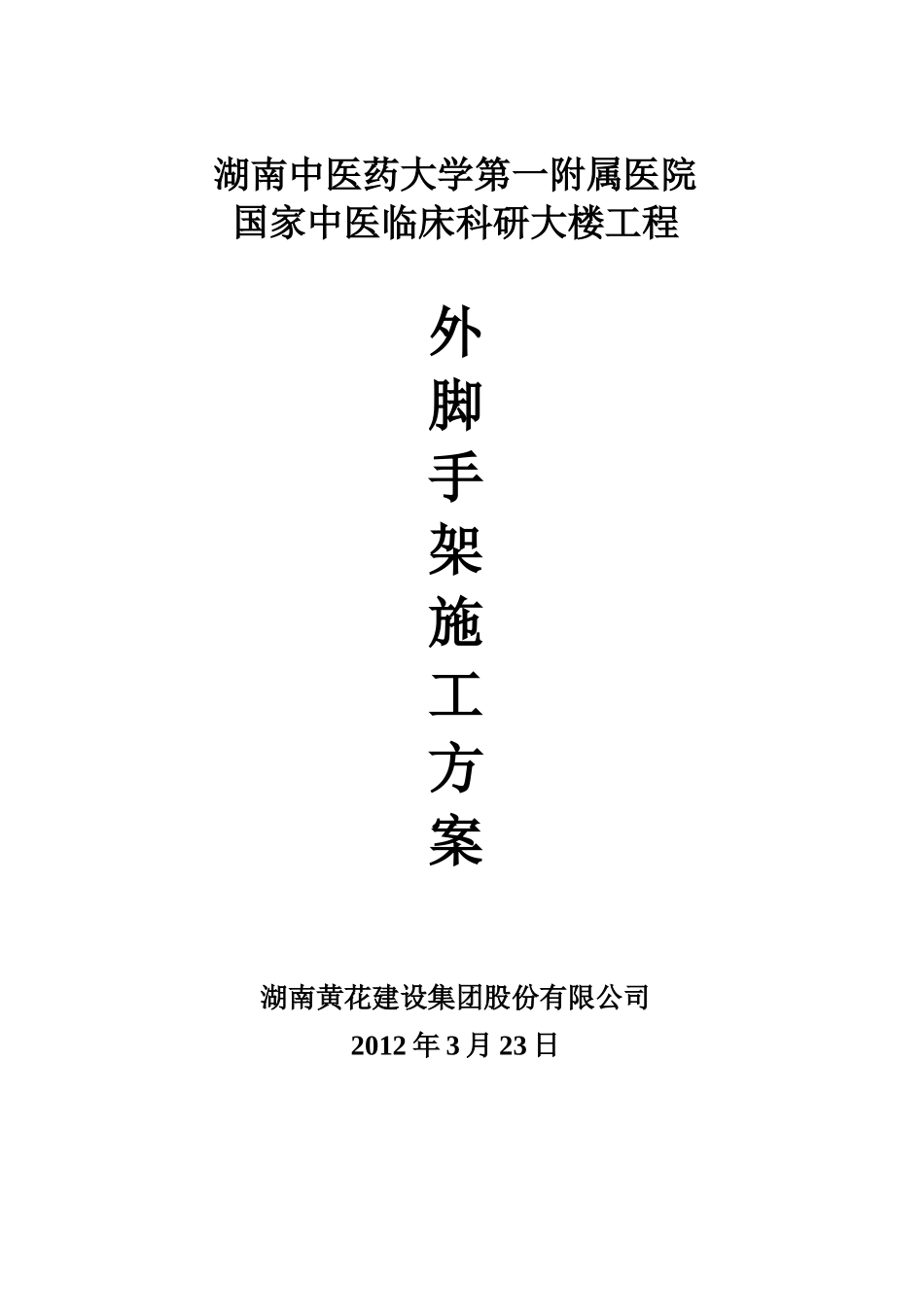

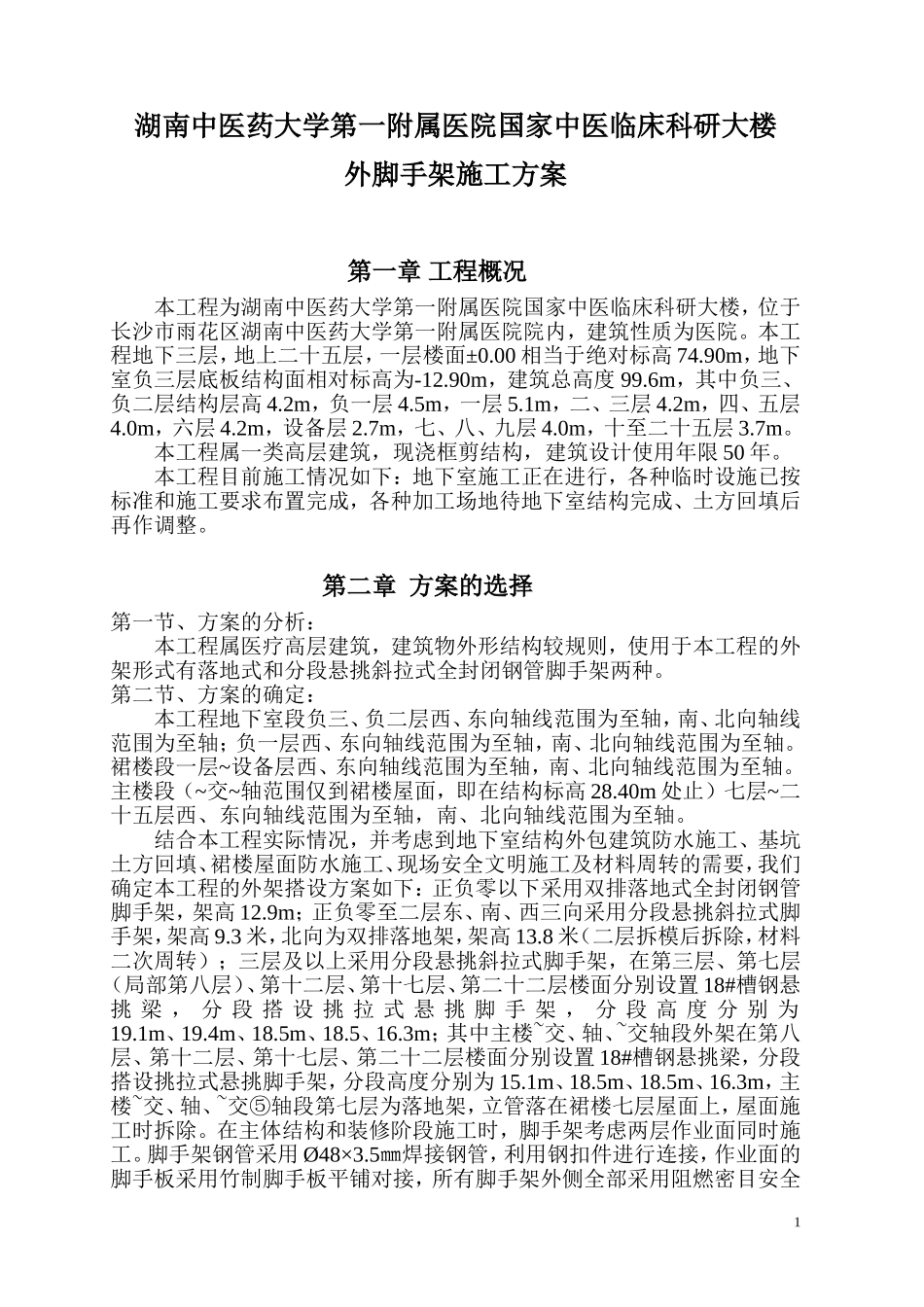

湖南中医药大学第一附属医院国家中医临床科研大楼工程外脚手架施工方案湖南黄花建设集团股份有限公司2012年3月23日湖南中医药大学第一附属医院国家中医临床科研大楼外脚手架施工方案第一章工程概况本工程为湖南中医药大学第一附属医院国家中医临床科研大楼，位于长沙市雨花区湖南中医药大学第一附属医院院内，建筑性质为医院。本工程地下三层，地上二十五层，一层楼面±0.00相当于绝对标高74.90m，地下室负三层底板结构面相对标高为-12.90m，建筑总高度99.6m，其中负三、负二层结构层高4.2m，负一层4.5m，一层5.1m，二、三层4.2m，四、五层4.0m，六层4.2m，设备层2.7m，七、八、九层4.0m，十至二十五层3.7m。本工程属一类高层建筑，现浇框剪结构，建筑设计使用年限50年。本工程目前施工情况如下：地下室施工正在进行，各种临时设施已按标准和施工要求布置完成，各种加工场地待地下室结构完成、土方回填后再作调整。第二章方案的选择第一节、方案的分析：本工程属医疗高层建筑，建筑物外形结构较规则，使用于本工程的外架形式有落地式和分段悬挑斜拉式全封闭钢管脚手架两种。第二节、方案的确定：本工程地下室段负三、负二层西、东向轴线范围为至轴，南、北向轴线范围为至轴；负一层西、东向轴线范围为至轴，南、北向轴线范围为至轴。裙楼段一层~设备层西、东向轴线范围为至轴，南、北向轴线范围为至轴。主楼段（~交~轴范围仅到裙楼屋面，即在结构标高28.40m处止）七层~二十五层西、东向轴线范围为至轴，南、北向轴线范围为至轴。结合本工程实际情况，并考虑到地下室结构外包建筑防水施工、基坑土方回填、裙楼屋面防水施工、现场安全文明施工及材料周转的需要，我们确定本工程的外架搭设方案如下：正负零以下采用双排落地式全封闭钢管脚手架，架高12.9m；正负零至二层东、南、西三向采用分段悬挑斜拉式脚手架，架高9.3米，北向为双排落地架，架高13.8米（二层拆模后拆除，材料二次周转）；三层及以上采用分段悬挑斜拉式脚手架，在第三层、第七层（局部第八层）、第十二层、第十七层、第二十二层楼面分别设置18#槽钢悬挑梁，分段搭设挑拉式悬挑脚手架，分段高度分别为19.1m、19.4m、18.5m、18.5、16.3m；其中主楼~交、轴、~交轴段外架在第八层、第十二层、第十七层、第二十二层楼面分别设置18#槽钢悬挑梁，分段搭设挑拉式悬挑脚手架，分段高度分别为15.1m、18.5m、18.5m、16.3m，主楼~交、轴、~交⑤轴段第七层为落地架，立管落在裙楼七层屋面上，屋面施工时拆除。在主体结构和装修阶段施工时，脚手架考虑两层作业面同时施工。脚手架钢管采用Ø48×3.5㎜焊接钢管，利用钢扣件进行连接，作业面的脚手板采用竹制脚手板平铺对接，所有脚手架外侧全部采用阻燃密目安全1网封闭，其中西侧在外架外立管内侧安装钢丝网，并在悬挑层外立杆底部外周圈用表面刷红白相间油漆的警示标志带进行分隔。第三章落地式外脚手架第一节、材料选用和构造要求：一、材料选用：正负零以下及北向二层以下外脚手架搭设采用φ48×3.5规格的普通钢管，符合国标3号钢的标准和技术要求，外径不小于48mm，壁厚不小于3.5mm，有严重锈蚀、弯曲、压扁或有裂缝的钢管严禁使用；用于立杆、大横杆的钢管长度以4~6.5m为好。杆件之间采用直角扣件、旋转扣件或对接扣件连接。扣件要有出厂合格证，有脆裂、变形、滑丝的扣件禁止使用，扣件表面应进行防锈处理，扣件活动部位应能灵活转动。外侧立杆、外侧纵向水平杆以及外侧防护栏杆均采用黄色架管，剪刀撑采用红白相间架管。二、构造要求：立杆纵距1.5m，横距1.05m(地下室基坑底至护壁桩顶冠梁段，横距大小视基坑护壁与地下室外墙间距离定，需保证至少0.6m宽)，大横杆步距1.8m。里立杆距结构外边距离为0.35m，最宽处不超过0.6m，以保证一定的操作活动空间。上、下两根大横杆之间设一道护身栏杆。上、下大横杆的接长位置应错开布置在不同的立杆纵距中，以减少立杆偏心受载，与相近立杆的距离不大于纵距的三分之一。扫地杆通常设置在距外架底部0.15m处。第二节、落地式外脚手架的搭设：正负零以下采用落地式双排钢管外脚手架，脚手架底立杆均落在基坑底部，其中内立杆立于底板外侧...
