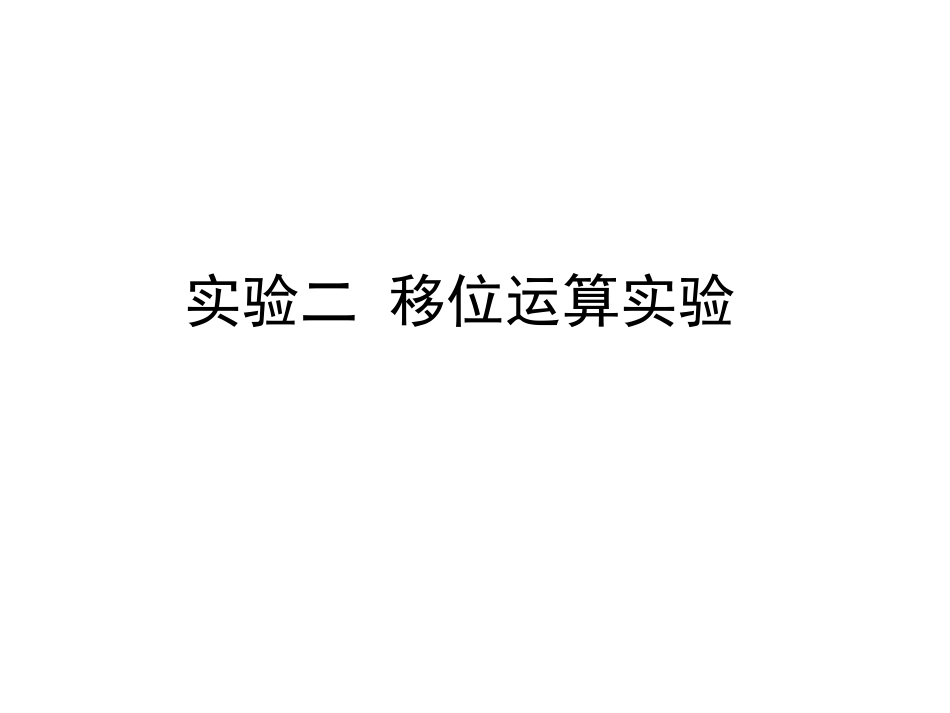

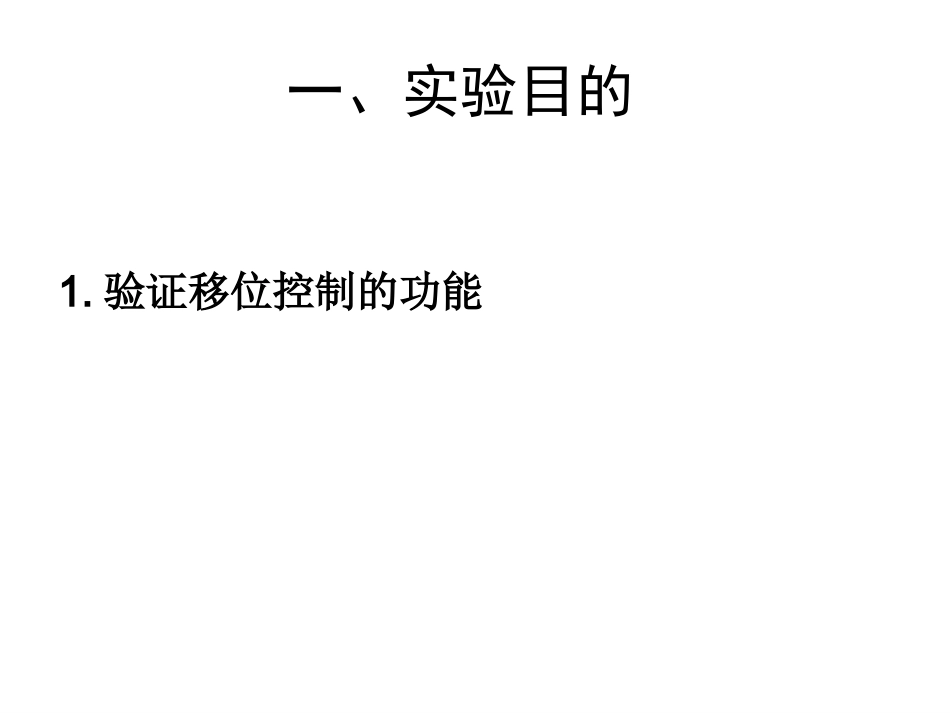

实验二移位运算实验一、实验目的1.验证移位控制的功能二、实验内容使用一片74LS299来实现移位控制。三、实验仪器1.ZY15Comp12BB计算机组成原理教学实验箱一台2.接插头若干对四、预备知识1.移位寄存器的功能(参见《54－74系列高速CMOS集成电路手册》P434)五、实验原理移位运算实验中使用了一片74LS299作为移位发生器，其八位输入/输出端以拨码开关方式和总线单元连接。299_G信号控制其使能端，T4时序为其时钟脉冲，由S1S0M控制信号控制其功能状态，列表如下：表1-374LS299功能表299_GS1S0M功能000任意保持0100循环右移0101带进位循环右移0010循环左移0011带进位循环左移任意11任意装数实验原理图299_G=0M=1T4=PULSES0=0S1=1CY=?六、接线6芯接线2芯接线8芯接线七、操作步骤•预备：（1）在开关单元内令拨码开关B11中各信号的置为“1”状态，并使拨位开关SQ03(ALU_G)=1，SQ04(SW_G)=1，SQ09(LDDR1)=0，SQ08(LDDR2)=0，SQ15-----SQ10(S3S2S1S0MCN)=111111，SQ01(CLR)=l→0→1，（2）将控制台单元的开关INT_KEY拨到“NORM”状态，SP03拨到“STEP”状态，SP04拨到“RUN”状态，PROGKEY拨到“RUN”状态，•1、输入数据到299数据开关（）00000011打开三态门置数(00000011)关闭三态门SW_G=0S0=1S1=1T4=SW_G=1•2、按照表格1-3，改变S0S1M299_G的状态，并按动触动开关SP02(即START键)，观察移位结果。检查第1操作数
