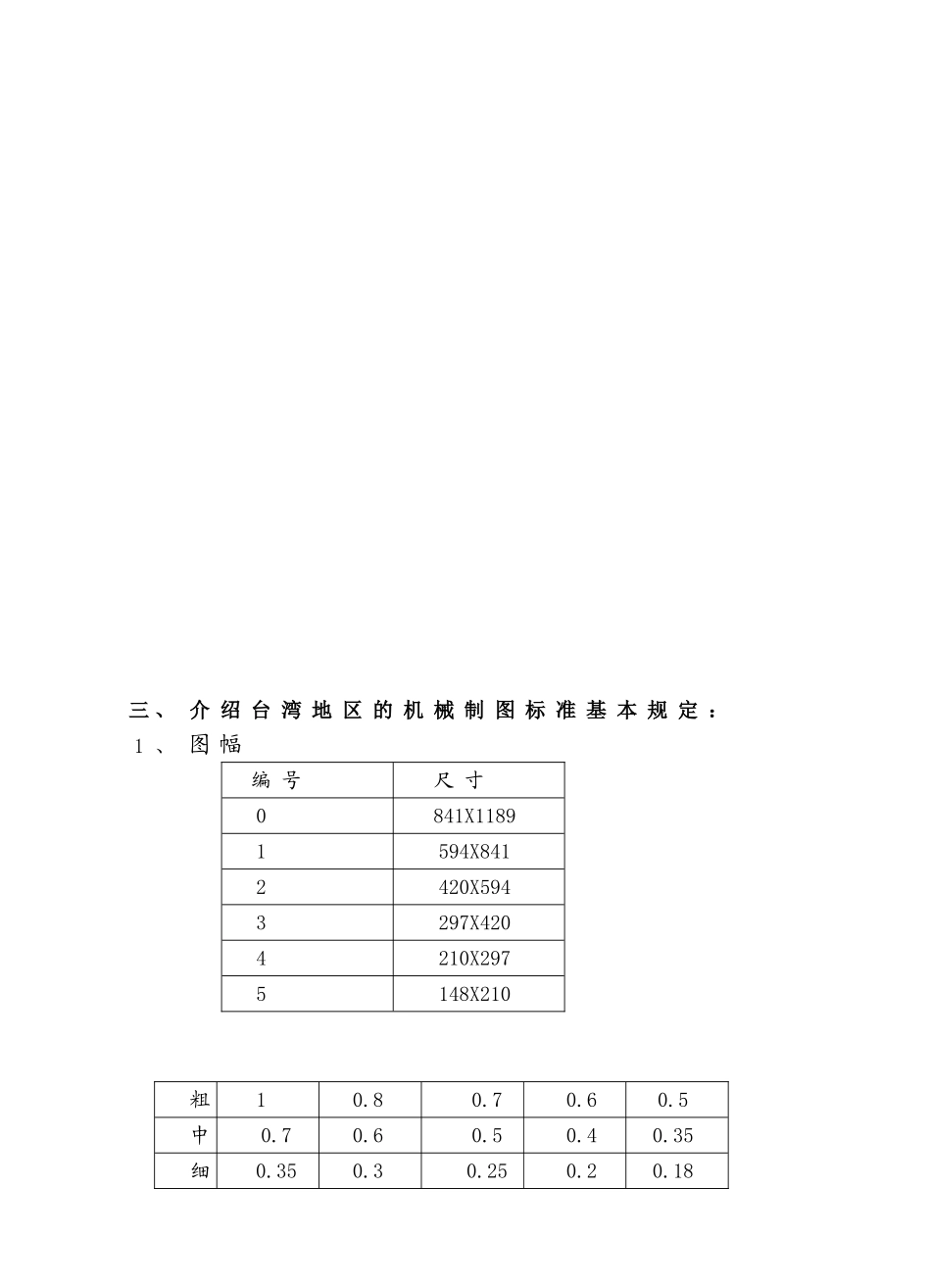

剖视图零件图机械图VIP免费

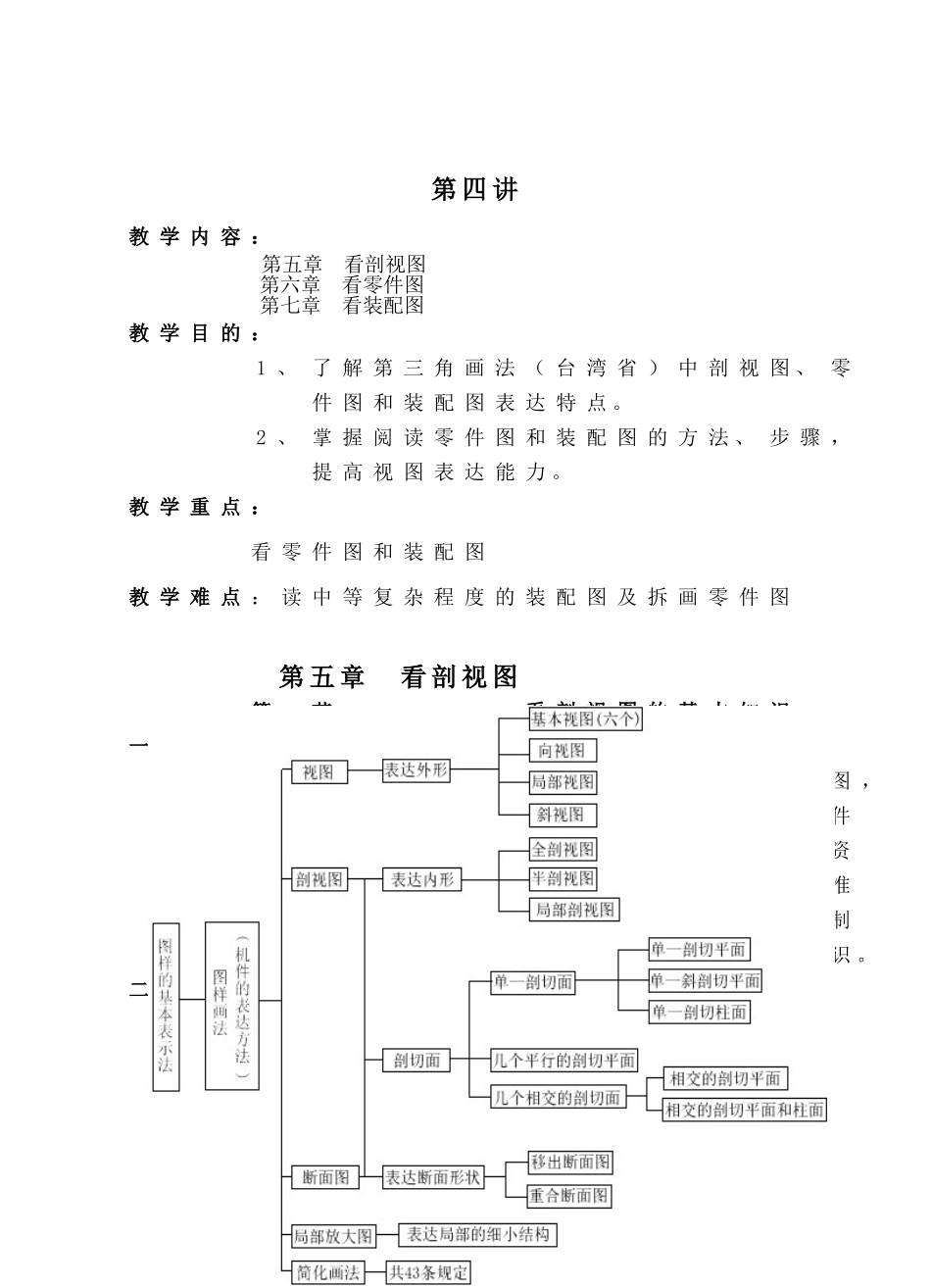

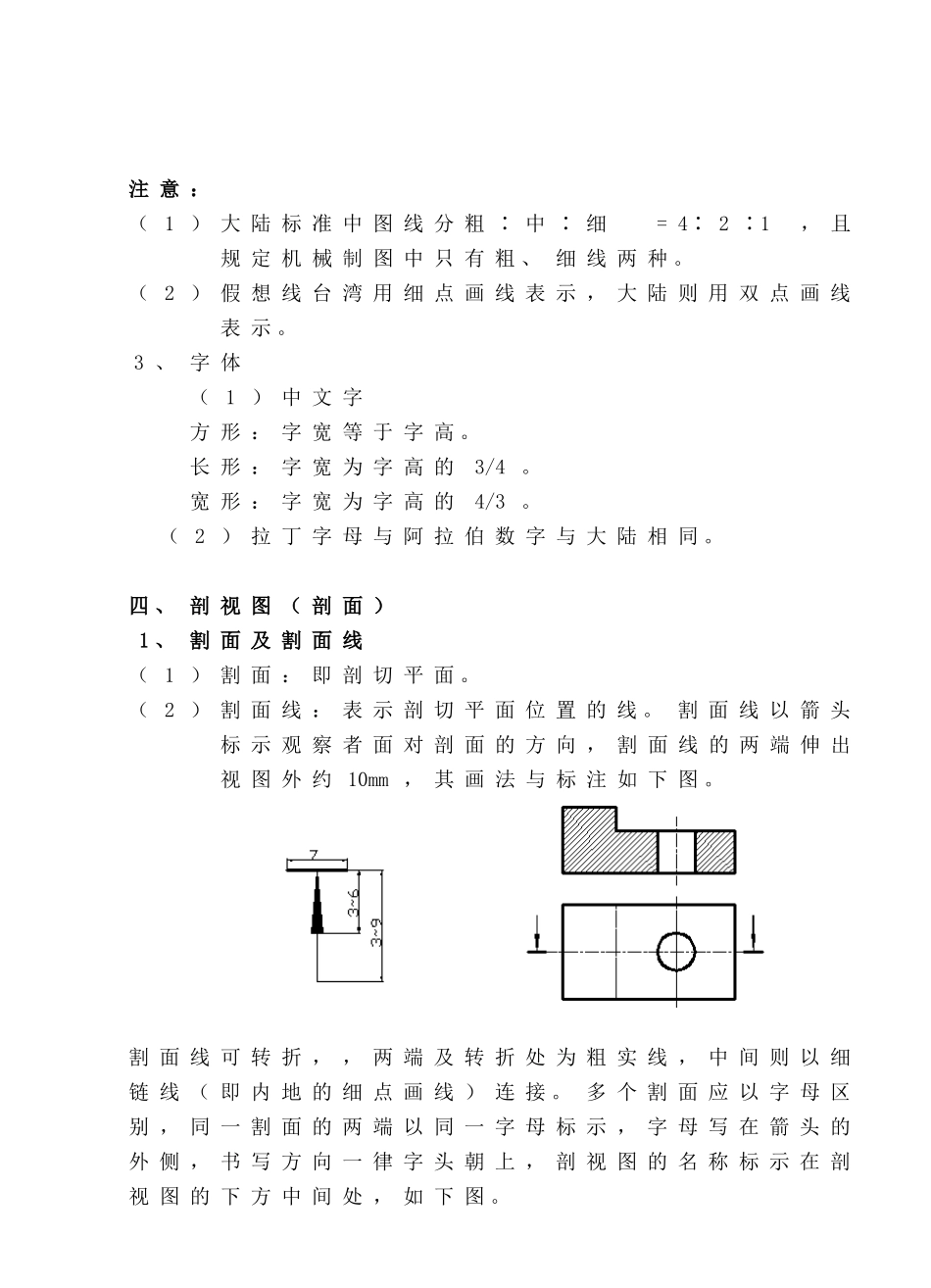

第四讲教学内容：第五章看剖视图第六章看零件图第七章看装配图教学目的：1、了解第三角画法（台湾省）中剖视图、零件图和装配图表达特点。2、掌握阅读零件图和装配图的方法、步骤，提高视图表达能力。教学重点：看零件图和装配图教学难点：读中等复杂程度的装配图及拆画零件图第五章看剖视图第一节看剖视图的基本知识一、概述看剖视图是根据已有的视图、剖视图、断面图，来分析了解剖切关系及表达意图，从而想象出机件内、外部形状的过程。由于来祖国大陆投资的台资和外资企业越来越多，由此，在了解我国技术标准的前提下，有必要了解台资和外资企业机械工程制图标准，下面主要介绍台湾省画剖视图的有关知识。二、内地机械图样画法的分类三、介绍台湾地区的机械制图标准基本规定：1、图幅编号尺寸0841X11891594X8412420X5943297X4204210X2975148X210粗10.80.70.60.5中0.70.60.50.40.35细0.350.30.250.20.18注意：（1）大陆标准中图线分粗∶中∶细=4∶2∶1，且规定机械制图中只有粗、细线两种。（2）假想线台湾用细点画线表示，大陆则用双点画线表示。3、字体（1）中文字方形：字宽等于字高。长形：字宽为字高的3/4。宽形：字宽为字高的4/3。（2）拉丁字母与阿拉伯数字与大陆相同。四、剖视图（剖面）1、割面及割面线（1）割面：即剖切平面。（2）割面线：表示剖切平面位置的线。割面线以箭头标示观察者面对剖面的方向，割面线的两端伸出视图外约10mm，其画法与标注如下图。割面线可转折，，两端及转折处为粗实线，中间则以细链线（即内地的细点画线）连接。多个割面应以字母区别，同一割面的两端以同一字母标示，字母写在箭头的外侧，书写方向一律字头朝上，剖视图的名称标示在剖视图的下方中间处，如下图。2、剖面及剖面线假想对物体作剖切时，物体被割切出的平面称为剖面。在剖面上必须用细实线画出剖面线。不管材料是什么类型，剖面线都画成与主轴或物体外形线成45°的等间距的细实线。当45°的剖面线与视图的外形互相平行或垂直时，则应将剖面线画成与水平线成30°或60°。如上图所示。3、剖面之种类：（1）全剖面（FullSection）若切割面完全跨越物体，将物体分割成两部分，移去一半部分，用以表示其被割切状况的剖视图，称为全剖面。切割面的位置，通常在物体主轴线或中心线上。（2）半剖面（HalfSection）物体的视图，一半画剖视图，另一半画正常的外形图。（3）断裂剖面（Broken-outSection）断裂剖面是一种部分剖面，用来表示物体某一部分的细节，而不用画出全剖面或半剖面。（4）旋转剖面（RevolvedSection）旋转剖面（内地称为重合断面）：为表示细长物体的横剖面形状、大小，通常采用旋转剖面法。特别使用于机件的杆、臂、柄、轮、辐及建筑的结构钢等。（5）移出剖面（RemovedSection）内地称为移出断面（6）辅助视图与辅助剖面①辅助视图：六个主投影面以外的倾斜投影面上，所作的投影视图。习惯上辅助视图仅画成局部视图。②辅助剖面：为显示物体倾斜部分内部形状而作剖切的视图。所作的辅助剖视图原理与辅助视图相同。辅助剖面随斜面位置的不同，有辅助上视剖面、辅助正视剖面及辅助侧视剖面等。同理，全剖面、半剖面、断裂剖面及移转剖面都可应用于辅助剖面上。（7）组合剖面（AssemblySection）组合剖面是由两个或两个以上的机件组合成的组合体，经切割面割切后所作成的剖视图。五、剖面五原则：1、为求得最适宜表示结构的位置，可以改变割面的方向或偏置。2、剖视图上不应画出虚线，但必须描述物体某一部分形状时例外。3、实体的轴、螺栓、螺帽、铆钉、键及其他类似件，如其个线在剖视图中，则可不画剖面线。4、在同一剖视图中的不同部分，或同一物体在不同的剖视图中，所画的剖面线，必须有相同间距方向。5、相邻物体的剖面线，应方向相反或间距不同，较小的物体应取较小间距。第二节看剖视图看剖视图是根据已有的视图、剖视图、断面图来分析了解表达意图、想象机件内外部结构形状的过程。一、方法和步骤：1、弄清视图关系，明确剖切位置。2、看懂外部形状。3、看清内部结构。4、综合想象出整体形状。例1：看懂下面视图，想出立体形状，作B—B剖视图。1、分析：...
