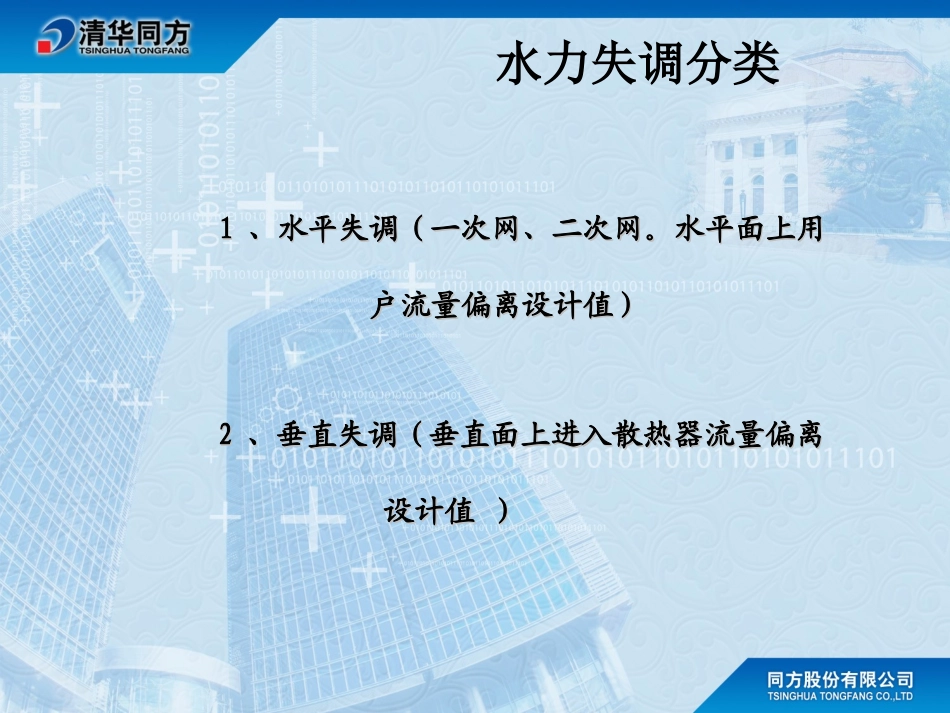

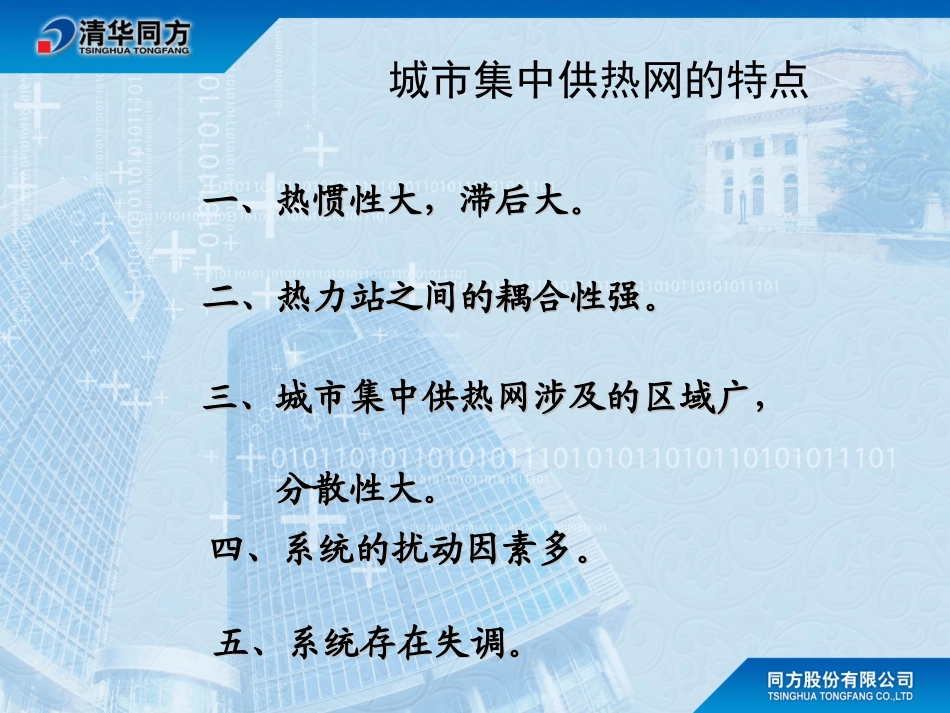

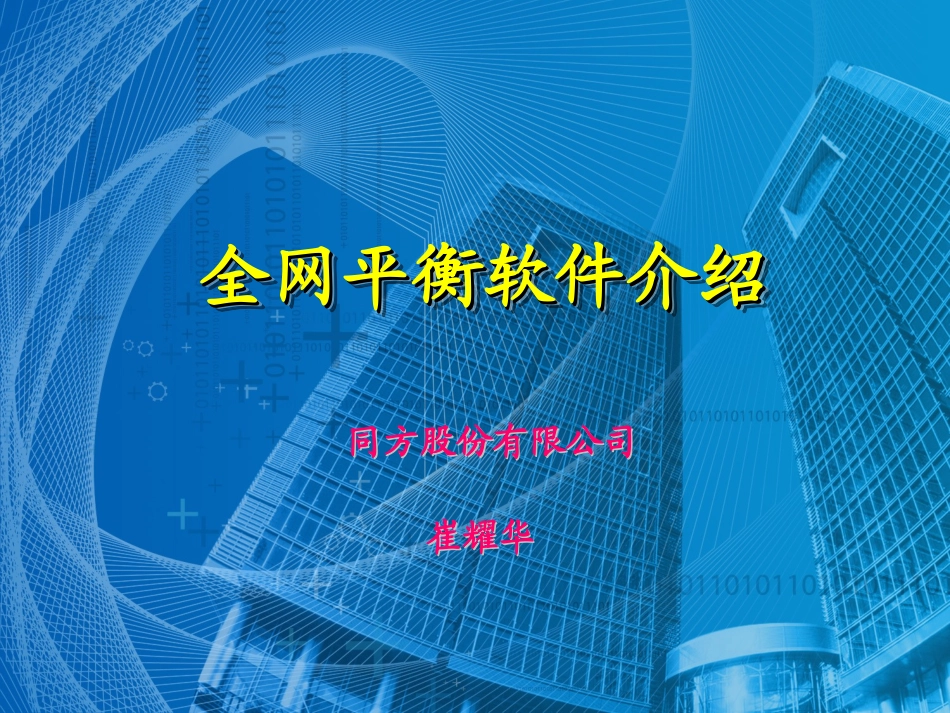

全网平衡软件介绍全网平衡软件介绍全网平衡软件介绍全网平衡软件介绍同方股份有限公司同方股份有限公司崔耀华崔耀华城市集中供热网的特点一、热惯性大，滞后大。一、热惯性大，滞后大。二、热力站之间的耦合性强。二、热力站之间的耦合性强。三、城市集中供热网涉及的区域广，分散性大。三、城市集中供热网涉及的区域广，分散性大。四、系统的扰动因素多。四、系统的扰动因素多。五、系统存在失调。五、系统存在失调。水力失调分类1、水平失调（一次网、二次网。水平面上用户流量偏离设计值）1、水平失调（一次网、二次网。水平面上用户流量偏离设计值）2、垂直失调（垂直面上进入散热器流量偏离设计值）2、垂直失调（垂直面上进入散热器流量偏离设计值）一次网水平失调原因原因：原因：1、设计阶段（保证最不利点的资用压头）1、设计阶段（保证最不利点的资用压头）2、供热面积的扩大（管网不改造，泵进行改造）2、供热面积的扩大（管网不改造，泵进行改造）3、施工与设计间存在的差异（阻力系数等）3、施工与设计间存在的差异（阻力系数等）一次网水平失调的不利影响1、能耗的增加。1、能耗的增加。2、供热质量下降。2、供热质量下降。3、增加劳动强度。3、增加劳动强度。4、影响经济效益和社会效益。4、影响经济效益和社会效益。一次网水平失调解决方法1、自力式流量控制阀。1、自力式流量控制阀。2、自力式压差控制阀。2、自力式压差控制阀。3、采用全网平衡的调节方法。3、采用全网平衡的调节方法。一次网水平失调解决方法比较1、自力式流量控制阀（在设计工况下运行时，可以满足要求）1、自力式流量控制阀（在设计工况下运行时，可以满足要求）2、自力式压差控制阀（在设计工况下运行时，可以满足要求）2、自力式压差控制阀（在设计工况下运行时，可以满足要求）3、采用全网平衡的调节方法（实时调节，可以满足多种运行工况）3、采用全网平衡的调节方法（实时调节，可以满足多种运行工况）整体方案构架通讯解决方案1、局域网。1、局域网。2、电话拨号。2、电话拨号。3、GPRS及CDMA1X。3、GPRS及CDMA1X。4、ADSL及VPN。4、ADSL及VPN。通讯方案比较初期成本运行成本维护费用实时性安全性稳定性网络接口区域面积局域网高低较高高高高以太网小电话拨号低适中低较低较高较低串行大GPRS低较高低低较低低串行大ADSL较低适中低高高高以太网大典型系统１、直连系统。１、直连系统。２、间连系统。２、间连系统。３、混水系统。３、混水系统。４、蒸汽系统。４、蒸汽系统。５、分布式变频泵系统。５、分布式变频泵系统。６、换热首站。６、换热首站。被控设备１、一次网电动调节阀。１、一次网电动调节阀。４、补水泵（启停式、变频式）。４、补水泵（启停式、变频式）。２、循环水泵（启停式、变频式）。２、循环水泵（启停式、变频式）。５、补水阀。５、补水阀。６、凝结水电动调节阀。６、凝结水电动调节阀。７、冷凝泵（启停式、变频式）。７、冷凝泵（启停式、变频式）。３、混水泵（启停式、变频式）。３、混水泵（启停式、变频式）。一次网电动调节阀的控制方法d、全网平衡控制。d、全网平衡控制。a、各热力站单独控制。a、各热力站单独控制。b、固定各热力站流量。b、固定各热力站流量。c、最不利端压差控制。c、最不利端压差控制。使用全网平衡控制软件的效果１、以全网为目标，同时兼顾个别换热站的特殊要求。１、以全网为目标，同时兼顾个别换热站的特殊要求。２、避免一次网电动调节阀开度的大幅度波动，减少一次管网的运行振荡，延长管网的运行寿命。２、避免一次网电动调节阀开度的大幅度波动，减少一次管网的运行振荡，延长管网的运行寿命。６、缩短一次管网的水力平衡时间，减小劳动强度。提高供热质量。６、缩短一次管网的水力平衡时间，减小劳动强度。提高供热质量。７、达到节能的目的，为业主创造经济效益和社会效益。７、达到节能的目的，为业主创造经济效益和社会效益。３、提供多种采暖方式的协调供热（工业用户、普通（暖气片）用户、地盘管采暖用户等。）３、提供多种采暖方式的协调供热（工业用户、普通（暖气片）用户、地盘管采暖用户等。）４、可以满足间...
