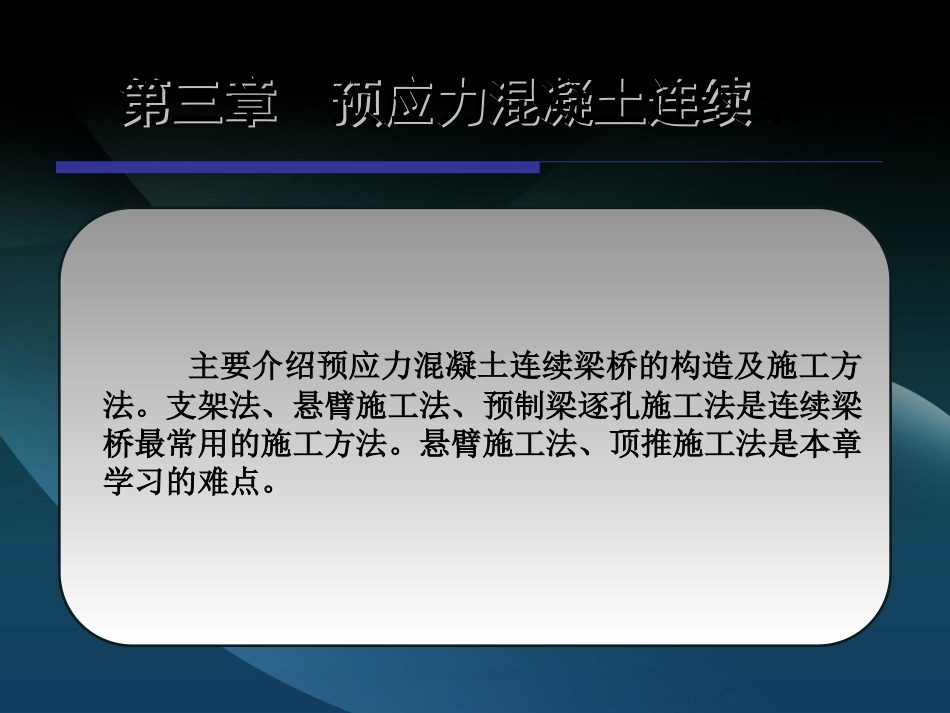

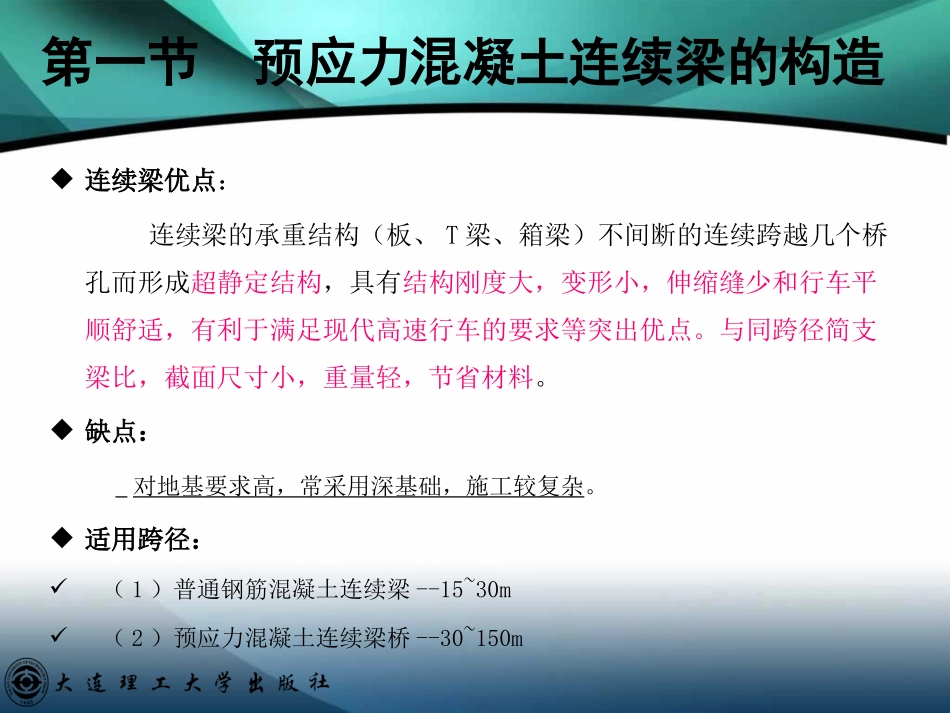

新世纪高职高专道路桥梁工程类课程规划类教材新世纪高职高专教材编审委员会组编主编彭彦彬第三章预应力混凝土连续第三章预应力混凝土连续梁主要介绍预应力混凝土连续梁桥的构造及施工方法。支架法、悬臂施工法、预制梁逐孔施工法是连续梁桥最常用的施工方法。悬臂施工法、顶推施工法是本章学习的难点。第一节预应力混凝土连续梁的构造连续梁优点:连续梁的承重结构(板、T梁、箱梁)不间断的连续跨越几个桥孔而形成超静定结构,具有结构刚度大,变形小,伸缩缝少和行车平顺舒适,有利于满足现代高速行车的要求等突出优点。与同跨径简支梁比,截面尺寸小,重量轻,节省材料。缺点:对地基要求高,常采用深基础,施工较复杂。适用跨径:(1)普通钢筋混凝土连续梁--15~30m(2)预应力混凝土连续梁桥--30~150m一、预应力混凝土连续梁桥的立面布置等跨与不等跨布置:大中跨径连续梁桥一般采用不等跨布置,对于采用顶推法或先简支后连续施工法施工的桥梁,为使结构简单和模式统一,需采取等跨布置。连续梁跨数不多时,一般采用奇数孔,以三跨及五跨较为常见。等截面连续梁和变截面连续梁:(一)等截面连续梁等截面连续梁一般适应于中等跨径桥梁,以40~60m为宜,也适应于有支架施工、逐孔架设施工、移动模架施工及顶推法施工的桥梁,立面布置以等跨径为宜(见图3-1)。图3-1等截面连续梁的立面布置图(一)等截面连续梁图3-2变截面梁的立面布置图(二)变截面连续梁(二)变截面连续梁•当连续梁的主跨跨径达到或大于70m时,采用变截面连续梁则更符合梁的内力变化规律,梁高度的变化基本与内力变化一致,使结构受力合理、造价经济。变截面布置还适合悬臂法施工的连续梁桥,施工阶段的主梁内力与运营阶段主梁内力基本一致。•变截面形式的大跨径预应力混凝土连续梁桥,当其跨数多于两跨时,其边跨一般为中跨的0.6~0.8倍左右。三跨连续梁应用最广泛,当采用箱形截面的三跨连续梁时,边孔跨径可减少至中孔跨径的0.5~0.7倍(见图3-2)。梁底立面曲线可采用圆弧线、二次抛物线及折线等。采用变截面布置不仅外形美观,还可节省材料并增大桥下净空高度。二、预应力混凝土连续梁桥的横截面型式和尺寸(一)板式截面•1.实体截面:分矩形实体截面、曲线形板式截面。实体板式截面多用于中小跨径,且多采用有支架整体浇筑施工。•2.空心截面:空心截面常用于跨径为15~30m的连续梁桥,多采用有支架整体浇筑施工。(二)肋梁式截面肋梁式截面预制方便,常采用预制架设施工,并在梁段安装后经体系转换为连续梁桥。常用跨径为25~50m,梁高取1.5~2.5m。(三)箱形截面当连续体系梁桥的跨径超过40~60m或更大时,箱形截面是最适宜的截面形式,而且箱梁底部一般较窄,与之相配的桥墩工程量可大大减少,所以在高桥墩中效果更为显著。箱形截面具有很大的抗弯和抗扭刚度,对于采用悬臂施工的桥梁尤为有利。常用的箱形截面形式有单箱单室、双箱单室、单箱双室及单箱多室等(见图3-3)。二、预应力混凝土连续梁桥的横截面型式和尺寸图3-3板式、肋式截面a)、b)实体截面c)、d)空心截面e)肋式截面二、预应力混凝土连续梁桥的横截面型式和尺寸三、横隔梁设置采用T形和I形截面的连续梁桥,因其抗扭刚度较小,为增加桥梁的整体性和使荷载有良好的横向分布,宜设置中横隔梁和端横隔梁。中横隔梁的数目及位置由主梁的构造和桥梁的跨径确定。常用的横隔梁梁肋宽度为12~20cm。箱形截面梁的抗弯及抗扭刚度大,除在支点处设置横隔梁以满足支座布置及承受支座反力需要外,可设置少量中横隔梁。对于单箱室截面,目前的趋势为不设中横隔梁。对于多箱截面,为加强桥面板和各箱间的联系,可在箱间设置数道横隔梁。四、预应力筋布置连续梁主梁的内力主要有三个:即纵向受弯、受剪以及横向受弯。预应力混凝土连续梁中预应力筋布置分为纵向、横向及竖向布置。纵向预应力抵抗纵向受弯和部分受剪,竖向预应力抵抗剪力,横向预应力则抵抗横向受弯。同时布置有三种力筋的称为三向预应力体系;同时布置有纵向与竖向或纵向与横向的称为双向预应力体系。预应力筋的数量和布筋位置都需要根据结构在使用阶段的受力状态...
