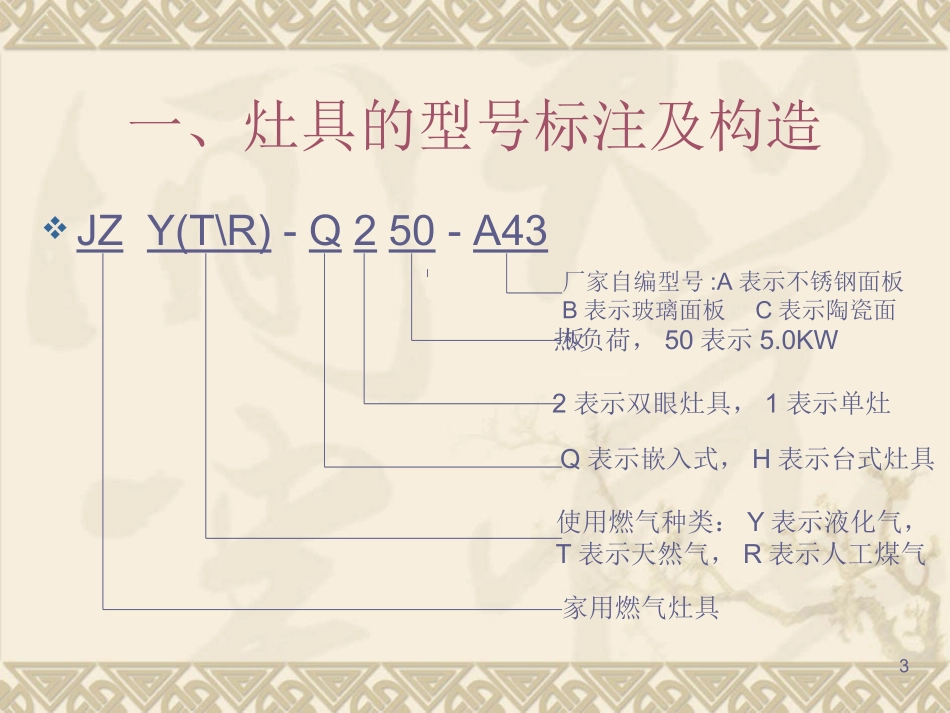

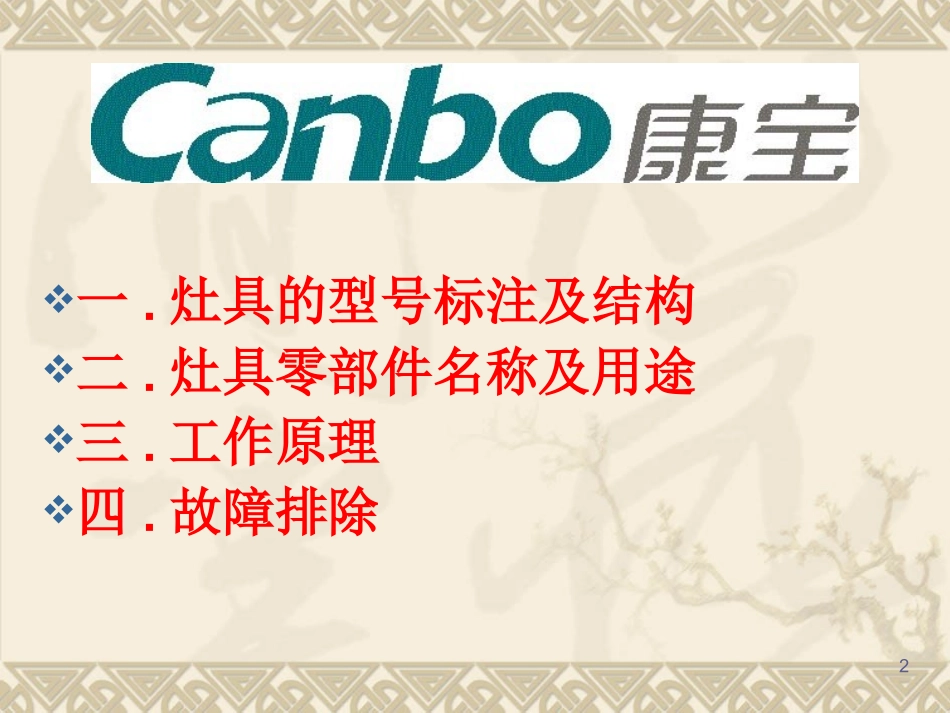

1康宝燃气灶具维修手册2008年9月2一.灶具的型号标注及结构二.灶具零部件名称及用途三.工作原理四.故障排除3一、灶具的型号标注及构造JZY(T\R)-Q250-A43家用燃气灶具使用燃气种类：Y表示液化气，T表示天然气，R表示人工煤气Q表示嵌入式，H表示台式灶具2表示双眼灶具，1表示单灶热负荷，50表示5.0KW厂家自编型号:A表示不锈钢面板B表示玻璃面板C表示陶瓷面板4567二、灶具零部件名称及用途面板--灶具面板按材质可分：不锈钢面板彩钢面板：就是在不锈钢面板上做了颜色处理。陶瓷面板：经高温烧结的仿石陶瓷面板，靓丽时尚；坚固耐用（无辐射，无污染）。玻璃面板：采用特种钢化镀膜玻璃面板，配拉丝镀铝合金边框，多重防爆保护，使用安全，美观大方。不锈钢面板陶瓷面板玻璃面板8锅架--铸铁锅架：加粗铸铁材质一次冲压成型，无任何焊接点，表面经过一层电泳处理,耐高温，防腐蚀，不会出现断裂脱落，经久耐用。放置铁锅时不打滑，实用性较强。我们的中高档灶具都采用铸铁锅架。搪瓷锅架、镀锌锅架：易加工，成本低，但易氧化生锈，放置锅具易打滑。铸铁锅架搪瓷锅架9燃烧器--由炉头、喷气嘴和分火器组成。燃气经过阀门调节后经引射器引射，把燃气引入混合管内进行一次空气混合，再通过分火器分流与空气进行二次空气充分混合后燃烧。A43旋火分火器台灶直火分火器炉头10亮银分火器分火器座嵌入式灶具炉头台灶炉头台灶旋火分火器台灶直火分火器嵌入式直火分火器分火器座1112点火器--脉冲点火是通过脉冲点火器装置进行连续放电，产生电火花，在气源打开的状态下，实现点火燃烧功能；脉冲点火由于是连续放电，因此点火成功率比较高，并且使用寿命比较长，一般10年之内不会损坏。电子点火主要通过压电陶瓷将机械能转化为电能，瞬间放电产生电火花引燃燃气，从而实现点火功能；电子点火由于不能连续放电，因此点火成功率相对较低，且使用寿命也较短，一般为5年左右。脉冲点火器压电陶瓷点火器带报警器脉冲报警器脉冲点火器微动开关13陶瓷压电点火装置原理图1415脉冲点火器电路图1617熄火保护--热电偶（熄火保护）是将两根不同材料的金属焊接在一起的合金丝，当一端加热一端冷却时，合金丝之间能产生电流，电流作用于电磁阀驱动进气阀门保持打开状态；当火焰熄灭时，电流消失，进气阀门关闭，从而切断气源。离子感应是借助火焰中的正负离子，通过离子针形成电流，电流作用于电磁阀驱动进气阀门保持打开状态；当火焰熄灭时，电流消失，进气电磁阀阀门关闭，切断气源。离子感应灵敏度相对热电偶稍高，但目前国标以热电偶为主。点火针炉头进气管热电偶脉冲点火器电池盒电磁阀阀体总成喷嘴隔热板微动开关热电偶电磁阀18热电偶—原理：通过燃烧火焰加热温度，热电偶产生热电动势（温差电势）来实现开启和关闭气源。特点：反映动作慢，点火需要3-8秒钟（国标要求在15秒内稳定燃烧为合格）、断气需要10-30秒钟（国标要求在一分钟内断气）。热电偶工作原理图1920离子感应熄火保护工作原理图离子感应熄火保护装置—原理：通过火焰连接把电流信号传递给芯片CPU（脉冲），由CPU得到导通信号后输出一组电压（直流电压3V）给电磁阀，电磁阀吸合开启，实现火焰稳定燃烧；当火焰意外熄灭后，已连接的电流断开，CPU失去导通信号后切断供给电磁阀的电源，电磁阀关闭切断气源来实现熄火保护。特点：安全、敏捷、可靠、不易老化，能在瞬间切断气源。2122阀体总成--用于点火开关和燃气气路的控制及燃气气量大小的调节，由阀体、阀芯、喷嘴、风门调节板、旋钮杆、旋钮等组成。台灶的阀体总成还增加了压电点火器和引射喷火嘴、点火针。嵌入式灶具阀体台灶阀体23阀体总成示意图带熄火保护阀体总成示意图24阀体工作原理图2526进风系统--采用立体进风结构，外带后进风设计，供氧更充分，下置带齿定位风门调节板，根据不同环境，随意调节。避免出现因供氧不足而出现黄火，回火现象。进风口风门调节板27火力.热效率什么叫热流量（火力）？什么叫热流量（火力）？热流量俗称火力，即燃气在燃烧过程中产生的热量，与喷气嘴大小、炉头大小、分火器结构有关。什么叫热效率？什么叫热效率？指锅具对热...
