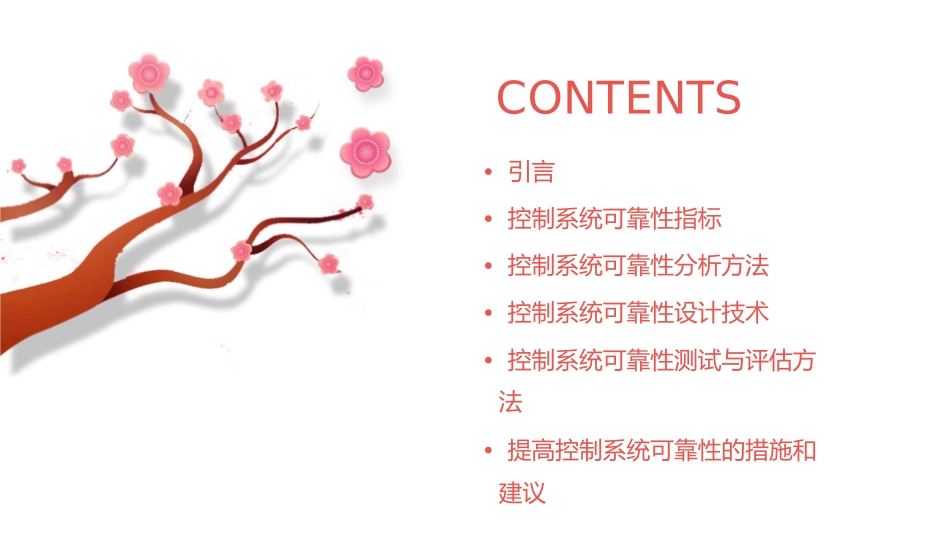

控制系统的可靠性课件CONTENTS•引言•控制系统可靠性指标•控制系统可靠性分析方法•控制系统可靠性设计技术•控制系统可靠性测试与评估方法•提高控制系统可靠性的措施和建议01引言控制系统可靠性概念可靠性定义指控制系统在规定的条件下和规定的时间内，完成规定功能的能力。可靠性指标平均无故障时间、故障率、可用度等。控制系统可靠性研究意义提高系统安全性确保控制系统在各种情况下都能安全、稳定地运行。提高系统效率通过优化控制系统设计，降低故障率，提高系统整体效率。降低维修成本通过提高控制系统可靠性，减少维修次数和维修成本。控制系统可靠性研究现状研究成果在控制系统硬件、软件、网络等方面取得了显著的可靠性提升。研究方法包括故障模式影响分析、故障树分析、可靠性预计与分配等。面临挑战随着控制系统复杂度不断提高，如何保证系统可靠性成为亟待解决的问题。02控制系统可靠性指标可靠度与不可靠度可靠度衡量控制系统在规定条件下、规定时间内完成规定功能的概率。可靠度越高，表示系统越可靠。不可靠度衡量控制系统在规定条件下、规定时间内不能完成规定功能的概率。不可靠度越低，表示系统越可靠。失效率与平均寿命失效率单位时间内控制系统失效的概率，通常以每千小时失效率（失效率×1000）表示。失效率越低，表示系统越可靠。平均寿命衡量控制系统从开始运行到第一次故障的平均时间。平均寿命越长，表示系统越可靠。维修性与可用性维修性衡量控制系统在发生故障后，进行维修的难易程度。维修性越好，表示系统在故障后能够尽快恢复正常运行，从而提高系统的可靠性。可用性衡量控制系统在需要使用时能够正常使用的概率。可用性越高，表示系统在需要时越能够发挥作用，从而提高系统的可靠性。通常通过计算系统的平均无故障时间（MTBF）和平均修复时间（MTTR）来评估可用性。03控制系统可靠性分析方法故障模式影响及危害性分析（FMECA）定义目的实施步骤通过分析系统中每一组成单元潜在的故障模式及其对系统的影响，确定其对系统危害的程度，并按其危害程度大小进行排序的过程。识别系统中的薄弱环节，确定故障模式对系统的影响及其危害程度，为制定改进措施提供依据。确定分析对象、列出所有可能的故障模式、分析故障模式对系统的影响、确定故障模式的危害程度、制定改进措施。故障树分析（FTA）定义01通过对可能造成系统故障的各种因素（包括硬件、软件、环境、人为因素等）进行分析，由上至下逐步演绎，建立故障树，找出导致系统故障的各种可能路径和原因的过程。目的02识别导致系统故障的各种可能原因和路径，为制定预防措施提供依据。实施步骤03确定顶事件、建立故障树、进行定性分析、进行定量分析、制定预防措施。事件树分析（ETA）定义从某一初始事件开始，按照事故发展过程中事件出现与不出现两种可能性进行考虑，不断向下演绎，直至达到基本事件为止，从而形成一个事件树，通过对事件树的定性和定量分析，找出导致事故发生的可能路径和原因的过程。目的识别导致事故发生的可能路径和原因，为制定预防措施提供依据。实施步骤确定初始事件、建立事件树、进行定性分析、进行定量分析、制定预防措施。04控制系统可靠性设计技术元器件选择与降额设计元器件选择选择符合规定标准、经过实践验证的元器件，确保其基本性能和可靠性。降额设计通过降低元器件的工作应力来提高其可靠性，如降低电压、电流、温度等参数。冗余设计与容错技术冗余设计通过增加备份元器件或系统来提高整个系统的可靠性，如双机热备、多模冗余等。容错技术通过设计使系统在出现故障时仍能继续工作或在有限时间内恢复正常工作的技术，如故障检测与隔离、动态重构等。热设计与电磁兼容性设计热设计通过合理的散热设计、热管理技术等手段，确保控制系统在正常工作温度范围内运行，避免因过热而引发故障。电磁兼容性设计通过电磁屏蔽、接地设计、滤波技术等手段，确保控制系统在电磁环境中的稳定性和可靠性，避免因电磁干扰而引发故障。05控制系统可靠性测试与评估方法环境应力筛选试验目的通过施加环境应力，筛选出早期失效的元器件，提高产品可靠性。方法在高温、低温、湿热、振...
