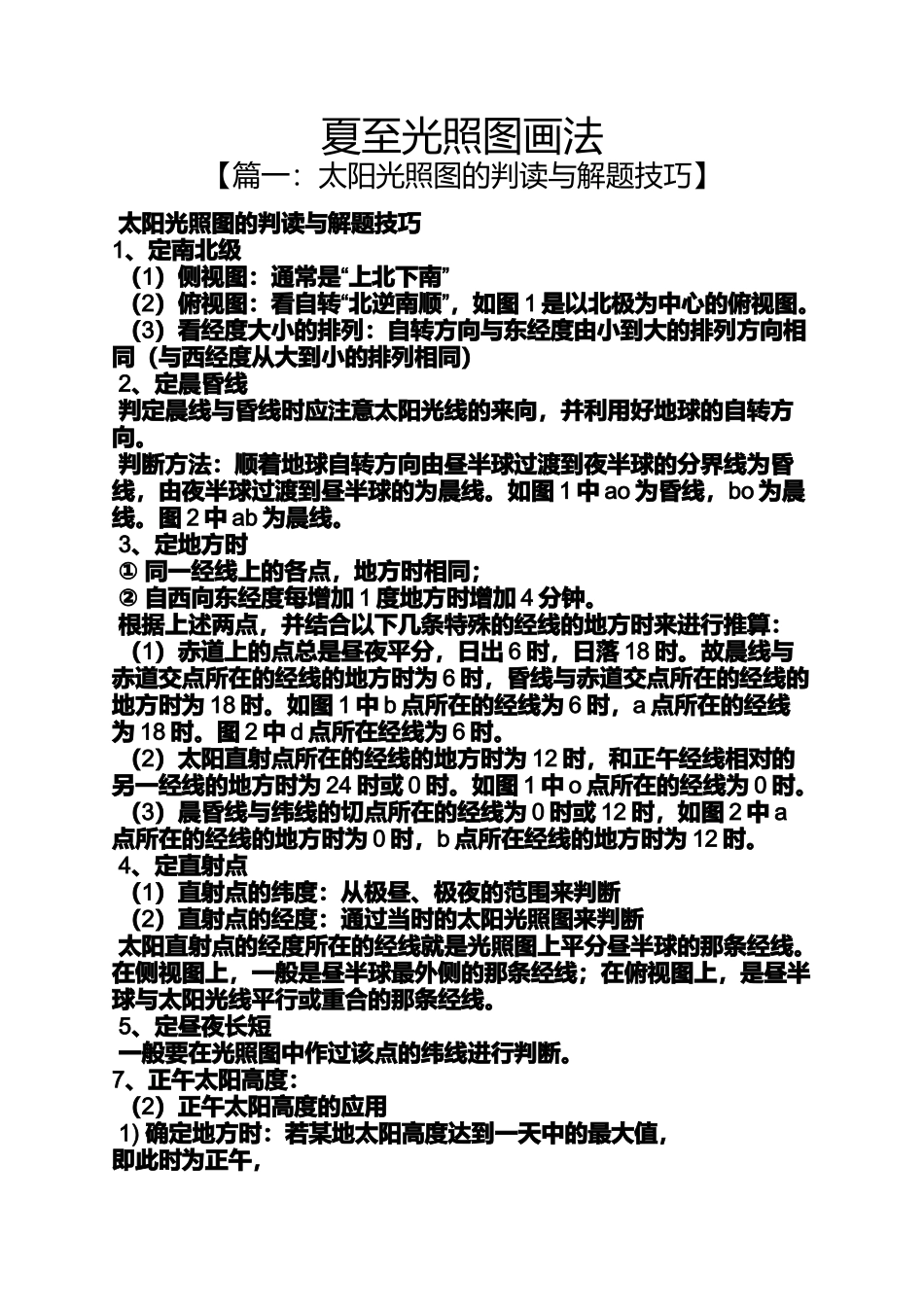

夏至光照图画法【篇一：太阳光照图的判读与解题技巧】太阳光照图的判读与解题技巧1、定南北级（1“”）侧视图：通常是上北下南（2“”）俯视图：看自转北逆南顺，如图1是以北极为中心的俯视图。（3）看经度大小的排列：自转方向与东经度由小到大的排列方向相同（与西经度从大到小的排列相同）2、定晨昏线判定晨线与昏线时应注意太阳光线的来向，并利用好地球的自转方向。判断方法：顺着地球自转方向由昼半球过渡到夜半球的分界线为昏线，由夜半球过渡到昼半球的为晨线。如图1中ao为昏线，bo为晨线。图2中ab为晨线。3、定地方时①同一经线上的各点，地方时相同；②自西向东经度每增加1度地方时增加4分钟。根据上述两点，并结合以下几条特殊的经线的地方时来进行推算：（1）赤道上的点总是昼夜平分，日出6时，日落18时。故晨线与赤道交点所在的经线的地方时为6时，昏线与赤道交点所在的经线的地方时为18时。如图1中b点所在的经线为6时，a点所在的经线为18时。图2中d点所在经线为6时。（2）太阳直射点所在的经线的地方时为12时，和正午经线相对的另一经线的地方时为24时或0时。如图1中o点所在的经线为0时。（3）晨昏线与纬线的切点所在的经线为0时或12时，如图2中a点所在的经线的地方时为0时，b点所在经线的地方时为12时。4、定直射点（1）直射点的纬度：从极昼、极夜的范围来判断（2）直射点的经度：通过当时的太阳光照图来判断太阳直射点的经度所在的经线就是光照图上平分昼半球的那条经线。在侧视图上，一般是昼半球最外侧的那条经线；在俯视图上，是昼半球与太阳光线平行或重合的那条经线。5、定昼夜长短一般要在光照图中作过该点的纬线进行判断。7、正午太阳高度：（2）正午太阳高度的应用1)确定地方时：若某地太阳高度达到一天中的最大值，即此时为正午，其日影是一天中最短，地方时是12时。楼房的正午影子是最长的，为使楼底获得最充足的光照，几种太阳光照图的判读：判断下面的图中所示的日期、找出晨昏线、标出太阳直射点?1.侧视图：?3.展开图（圆柱形投影）：?2.俯视图：【篇二：光照图的判读方法】光照图的基本类型及判读方法一、按照投影的不同，光照图可分为侧视图、极点俯视图二大类。以这二种光照图为基础，可衍生出许多变式图。判读日照图时，要特别注意的是确定晨昏线与赤道的交点位置、晨昏线与纬线的切点位置、晨昏线与经线的位置关系。1、侧视图侧视图是最常见的一种光照图，侧视图中一般北极在上，南极在下，赤道居中。地轴是垂直或倾斜的直线。此图中晨昏线为直线，其与经线的夹角等于太阳直射点的纬度，且与地轴交与地心，并与太阳光线垂直且平分赤道。在二分日时，晨昏线过南北极点，且与经线重合;二至日时，晨昏线与南北极圈相切。2、极地俯视图此类图是从南北极上空俯视地球观察到的半球昼夜分布状况。图中同心圆代表纬线，外圆为赤道，圆心为极点。以极点为中心的射线为经线。在图中，只能看到晨昏线的一半。二分日时，晨昏线为过极点的直线，全球昼夜平分；二至日时，晨昏线为弧线且与南北极圈相切。3、组合图与局部图这种图一般根据经度大小变化来确定东西方向，纬度变化来推测南北方向。从而依据东西方向来确定晨昏线，在由晨昏线与赤道的交点或昼夜半球的中线确定6：00、18：00、12：00、0：00的经线。二、光照图的解题技巧及隐含规律1、确定南北极(1）侧视图中，通常是上北下南。(2）俯视图中，逆时针自转为北极，顺时针自转为南极(北逆南顺)。（3）依据经度变化确定：东经度增大或西经度减小的方向为地球自转的方向，再根据自转方向确定南北极。2、确定晨昏线（1）根据地球自转方向确定：按地球自转方向过晨昏线进入昼半球的是晨线，进入夜半球的是昏线。（2）根据昼夜半球确定：位于昼半球西部边缘与夜半球的分界线为晨线，位于昼半球东部边缘与夜半球的分界线为昏线。3、确定太阳直射点的位置（1）直射点纬度的确定：①利用南北极地区极昼极夜的范围确定直射点的纬度：出现极昼极夜的最低纬度数和太阳直射点纬线度数互余。②利用晨昏线与经线夹角确定：晨昏线与经线夹角度数等于太阳直射点的纬度。（2）直射点经度的确定：①利用已知时间推算出地...
