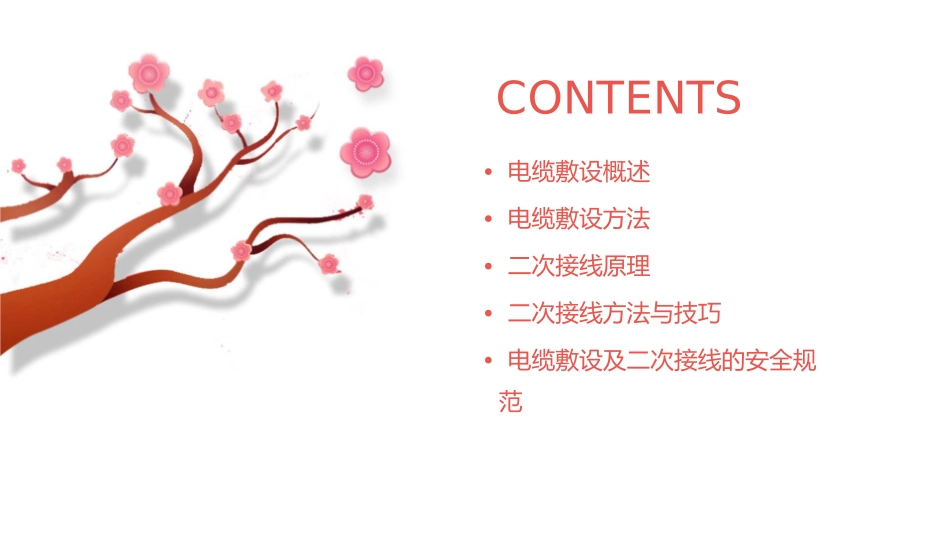

电缆敷设及二次接线课件CONTENTS•电缆敷设概述•电缆敷设方法•二次接线原理•二次接线方法与技巧•电缆敷设及二次接线的安全规范01电缆敷设概述电缆敷设的定义与重要性定义电缆敷设是指将电缆按照预定的路径进行铺设，使其能够安全、稳定地传输电能或信号。重要性电缆敷设是电力系统中的重要环节，对于保障电力供应的稳定性和可靠性具有重要意义。电缆敷设的分类与特点分类根据不同的敷设方式，电缆可以分为直埋、排管、架空和隧道等多种类型。特点每种敷设方式都有其特点和应用范围，需要根据实际情况进行选择。电缆敷设的基本原则安全稳定电缆敷设应保证安全稳定，避免受到外力损伤或环境因素的影响。经济合理在满足使用要求的前提下，应选择合适的电缆规格和敷设方式，以降低成本。便于维护电缆敷设应考虑日后的维护和检修，方便操作和管理。02电缆敷设方法直埋敷设总结词一种常见的电缆敷设方式，适用于各种环境和地形条件。详细描述直埋敷设是将电缆直接埋入地下的一种方式，不需要在地面建造电缆沟。这种方式适用于电缆线路较短、地形平坦、土壤条件适宜的情况。在直埋敷设中，电缆需要覆盖保护层，以防止机械损伤和腐蚀。排管敷设总结词一种适用于较长距离和复杂地形的电缆敷设方式。详细描述排管敷设是将电缆敷设在预制的管道中，管道通常由几根管子组成，管子之间有接头连接。这种方式适用于电缆线路较长、地形复杂、土壤条件较差的情况。排管敷设可以减少电缆的机械损伤和腐蚀，同时便于电缆的维护和更换。隧道敷设总结词一种适用于大型电缆线路和大城市中心区域的电缆敷设方式。详细描述隧道敷设是将电缆敷设在地下隧道中，隧道内部有照明、通风和排水等设施。这种方式适用于电缆线路较长、地形复杂、交通繁忙的情况。隧道敷设可以减少电缆的机械损伤和腐蚀，同时便于电缆的维护和更换。但是，隧道敷设的建设成本较高，需要充分考虑经济效益和可行性。桥梁敷设总结词一种适用于跨越河流、湖泊等水域的电缆敷设方式。详细描述桥梁敷设是将电缆敷设在桥梁的两侧或下方，利用桥梁的结构支撑电缆。这种方式适用于跨越水域较长、地形平坦、桥梁结构稳定的情况。桥梁敷设可以减少电缆的机械损伤和腐蚀，同时便于电缆的维护和更换。但是，桥梁敷设需要考虑桥梁的承载能力和稳定性，以确保安全。架空敷设总结词详细描述一种适用于较短距离和简单地形的电缆敷设方式。架空敷设是将电缆架设在空中，利用电线杆或钢架进行支撑。这种方式适用于电缆线路较短、地形平坦、土壤条件适宜的情况。架空敷设的建设成本较低，施工方便，但是需要充分考虑电缆的防雷、防震和防盗等问题。VS03二次接线原理二次接线的定义与重要性定义二次接线是指对电缆进行敷设后，通过电缆的二次回路连接，实现电气设备之间的控制、保护和监测等功能。重要性二次接线是电力系统中的重要组成部分，它能够保障电力系统的安全、稳定运行，提高电力系统的自动化水平，减少事故发生的概率。二次接线的原理与特点原理二次接线通过电缆的二次回路连接，实现对一次设备的控制、保护和监测等功能。二次接线的工作原理主要基于电磁感应原理和电流、电压的相互作用。特点二次接线具有可靠性高、稳定性好、安全性强等特点，能够有效地保障电力系统的正常运行。同时，二次接线还具有维护方便、使用寿命长等优点。二次接线的应用场景变电站在变电站中，二次接线主要用于高压开关柜、变压器、补偿装置等设备的控制和保护系统中。发电厂在发电厂中，二次接线广泛应用于发电机、变压器、断路器等设备的控制和保护系统中。输配电系统在输配电系统中，二次接线主要用于实现远程控制、监测和保护等功能，保障输配电系统的安全稳定运行。04二次接线方法与技巧二次接线的基本步骤剥离电缆外皮连接导线与连接器使用合适的工具剥离电缆的外皮，露出内部的导线。将导线与相应的连接器进行连接，确保连接牢固可靠。准备工具和材料整理导线检查与测试完成接线后，进行必要的检查和测试，确保接线的正确性和可靠性。根据接线需求，准备相应的电缆、连接器、工具等。将电缆内部的导线整理整齐，以便于后续的接线操作。二次接线的注意事项...
