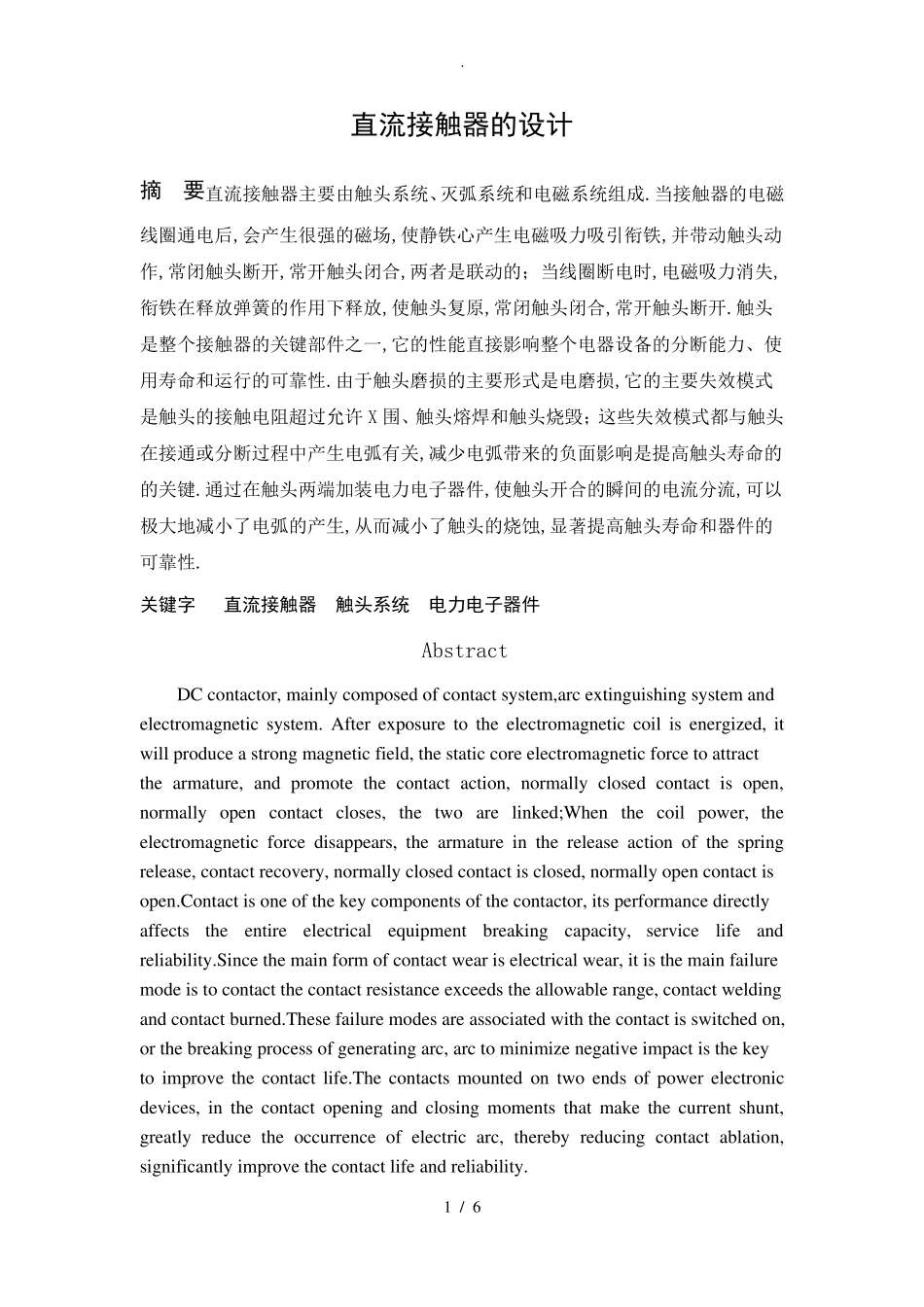

.直流接触器的设计摘要直流接触器主要由触头系统、灭弧系统和电磁系统组成.当接触器的电磁线圈通电后,会产生很强的磁场,使静铁心产生电磁吸力吸引衔铁,并带动触头动作,常闭触头断开,常开触头闭合,两者是联动的；当线圈断电时,电磁吸力消失,衔铁在释放弹簧的作用下释放,使触头复原,常闭触头闭合,常开触头断开.触头是整个接触器的关键部件之一,它的性能直接影响整个电器设备的分断能力、使用寿命和运行的可靠性.由于触头磨损的主要形式是电磨损,它的主要失效模式是触头的接触电阻超过允许X围、触头熔焊和触头烧毁；这些失效模式都与触头在接通或分断过程中产生电弧有关,减少电弧带来的负面影响是提高触头寿命的的关键.通过在触头两端加装电力电子器件,使触头开合的瞬间的电流分流,可以极大地减小了电弧的产生,从而减小了触头的烧蚀,显著提高触头寿命和器件的可靠性.关键字直流接触器触头系统电力电子器件AbstractDCcontactor,mainlycomposedofcontactsystem,arcextinguishingsystemandelectromagneticsystem.Afterexposuretotheelectromagneticcoilisenergized,itwillproduceastrongmagneticfield,thestaticcoreelectromagneticforcetoattractthearmature,andpromotethecontactaction,normallyclosedcontactisopen,normallyopencontactcloses,thetwoarelinked;Whenthecoilpower,theelectromagneticforcedisappears,thearmatureinthereleaseactionofthespringrelease,contactrecovery,normallyclosedcontactisclosed,normallyopencontactisopen.Contactisoneofthekeycomponentsofthecontactor,itsperformancedirectlyaffectstheentireelectricalequipmentbreakingcapacity,servicelifeandreliability.Sincethemainformofcontactweariselectricalwear,itisthemainfailuremodeistocontactthecontactresistanceexceedstheallowablerange,contactweldingandcontactburned.Thesefailuremodesareassociatedwiththecontactisswitchedon,orthebreakingprocessofgeneratingarc,arctominimizenegativeimpactisthekeytoimprovethecontactlife.Thecontactsmountedontwoendsofpowerelectronicdevices,inthecontactopeningandclosingmomentsthatmakethecurrentshunt,greatlyreducetheoccurrenceofelectricarc,therebyreducingcontactablation,significantlyimprovethecontactlifeandreliability.1/6.引言接触器是低压电器中重要的控制电器之一,由于生产自动化程度的不断提高,对接触器产品数量有日益增长的要求,对产品的性能、质量、品种等要求也越来越高.直流接触器是一种适用于长距离频繁地接通和分断的低压电器,主要工作在1200V与以下的直流主电路与大容量控制电路中,用于控制直流电动机、直流电磁铁、电照明、电加热以与其他的直流负载,在工业、农业、交通运输业、国防、文教、商业与人民生活设施等用电部门得到广泛运用.本文通过对直流接触器触头系统的改进,利用分流法实现电流的转移,控制触点回路的电流小于生弧电流,从而达到无弧或少弧分断的目的.一总体结构设计电弧会对电器开关的电气特性产生很大的影响,电弧的存在,会大大的缩短电磁电器的电寿命等缺点.为此在触头两端并联MOSFET器件,实现少弧或无弧通断.当电器开关用来分断电气通路、电源或系统短路时,有三个基本的要求：<1>当处于导通状态时,大电流导通损耗要低；<2>当发生意外时,必须不经任何延迟立即由导通状态切换到高阻状态；<3>控制回路切断后,绝缘强度必须达到可以阻止被触点两端电势再度击穿.分析接触器的吸合特性和分断特性可知,从控制线圈上电到接触器触头完全吸合,这段过程存在一定的延时〔释放过程一样存在〕,不同的接触器,延时时间长短不一样.本文设计的接触器,吸合动作延时达到100ms左右,释放动作延时有60ms左右.电弧的产生发生在吸合和分断的转化瞬间.如果选择合适的电力电子器件〔电力电子器件导通延时一般是微妙甚至是纳秒级的〕,与机械开关并联,让它在吸合和释放的这段时间内先导通电力电子器件,大部分的电流流过电力电子器件,经过机械开关固有的延时达到完全吸合或释放之后,再关闭电力电子器件,让电流从机械开关上流过....
