海上风电环境监测控制系统VIP免费

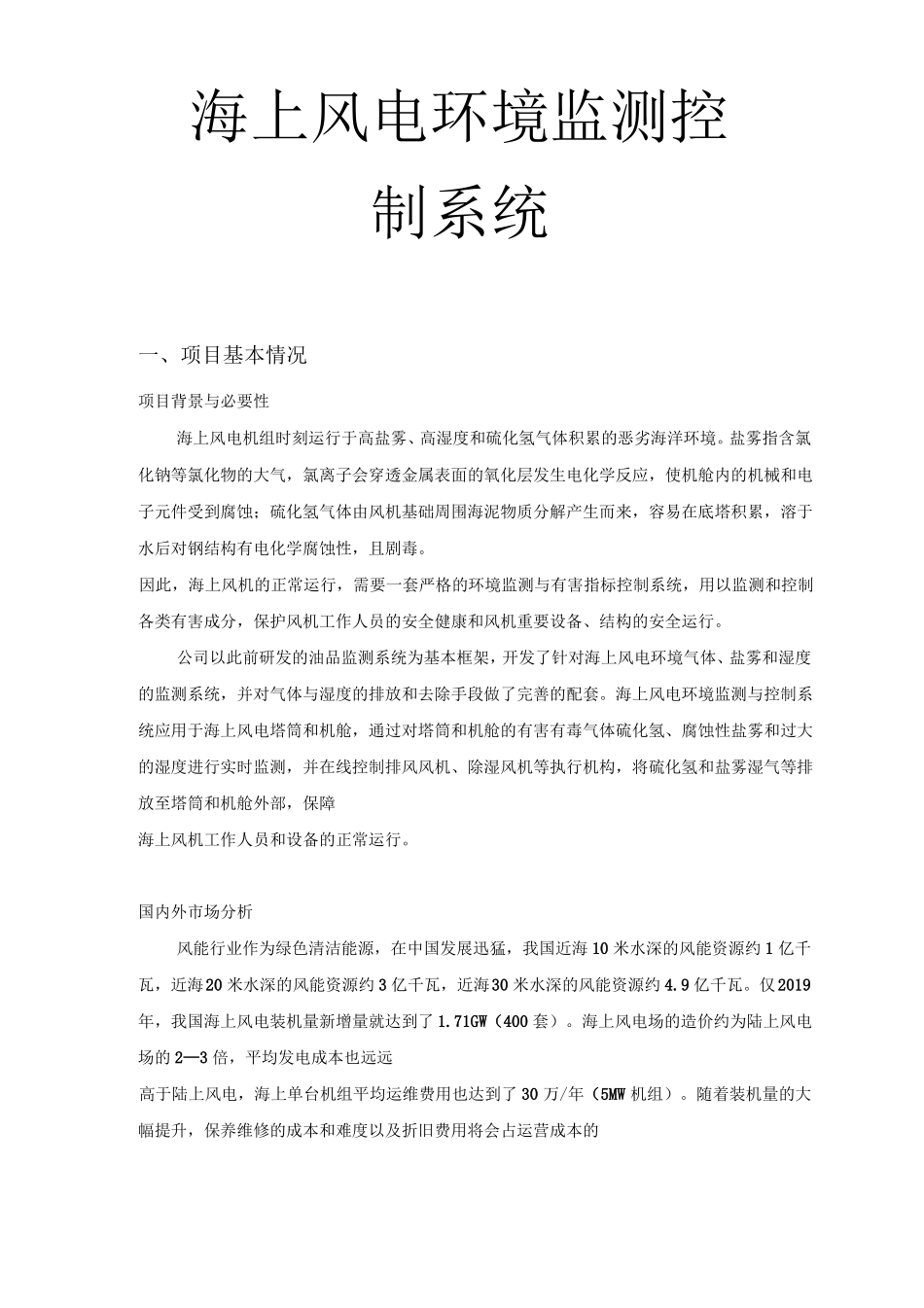

海上风电环境监测控制系统一、项目基本情况项目背景与必要性海上风电机组时刻运行于高盐雾、高湿度和硫化氢气体积累的恶劣海洋环境。盐雾指含氯化钠等氯化物的大气，氯离子会穿透金属表面的氧化层发生电化学反应，使机舱内的机械和电子元件受到腐蚀；硫化氢气体由风机基础周围海泥物质分解产生而来，容易在底塔积累，溶于水后对钢结构有电化学腐蚀性，且剧毒。因此，海上风机的正常运行，需要一套严格的环境监测与有害指标控制系统，用以监测和控制各类有害成分，保护风机工作人员的安全健康和风机重要设备、结构的安全运行。公司以此前研发的油品监测系统为基本框架，开发了针对海上风电环境气体、盐雾和湿度的监测系统，并对气体与湿度的排放和去除手段做了完善的配套。海上风电环境监测与控制系统应用于海上风电塔筒和机舱，通过对塔筒和机舱的有害有毒气体硫化氢、腐蚀性盐雾和过大的湿度进行实时监测，并在线控制排风风机、除湿风机等执行机构，将硫化氢和盐雾湿气等排放至塔筒和机舱外部，保障海上风机工作人员和设备的正常运行。国内外市场分析风能行业作为绿色清洁能源，在中国发展迅猛，我国近海10米水深的风能资源约1亿千瓦，近海20米水深的风能资源约3亿千瓦，近海30米水深的风能资源约4.9亿千瓦。仅2019年，我国海上风电装机量新增量就达到了1.71GW（400套）。海上风电场的造价约为陆上风电场的2—3倍，平均发电成本也远远高于陆上风电，海上单台机组平均运维费用也达到了30万/年（5MW机组）。随着装机量的大幅提升，保养维修的成本和难度以及折旧费用将会占运营成本的大部分比例。因此，海上风电的设备安全长期运行和保养工作人员的安全健康将会逐步占有更多比重，维护保障产品也将会逐步提升配套设备的市场占比。国内外相关技术和产业现状、发展趋势据统计，海上风电机组中所有故障中20-25%是由湿气和腐蚀直接或间接造成的，且硫化氢造成的人员中毒事件也屡见不鲜，针对性的抗盐雾和除硫化氢手段在目前的海上风电产业中至关重要。通常的防盐雾涂层在电容器、变流器或电气接线等部位的应用技术难度很高；通常的抽水、密封等防硫化氢的方案也存在工作量巨大，效果一般留有隐患等缺陷。因此一套通过监测、排放手段进行除盐雾除硫化氢的系统将会在海水风电产业中有很高的市场前景。通过通风排放的手段去除有害气体（烟雾等），已有应用先例。本系统通过使用防爆设计通风机（防爆等级dIIBT3）进行硫化氢排放，并辅以吸附式轮转除湿排风机构进行盐雾的排放和湿度的去除。密方案优点曾单箭单.有观加药剂方，枳湖上解决■风方案技术可行.成熟奸骑偌赛.经济、河排除除硫化汶外的其他气体缺点工作更大混戟油硫酸^汪原前及碱化氢效果不好，不能完全定封战比氢乐力枳聚.有爆诈隐患漫泥仍可攻笛班酸热述原菌无行业应用时坏噫自宅响国外的用务注如龈某风场采取的方案响水某风场采取的方篥二、主要内容和技术指标总体目标和主要内容妨碍海上风机的正常运行各因素中，以风机基础海泥产生的硫化氢气体，和高湿度高盐雾浓度为主。海上风电环境监测与控制系统以各采集器和设备控制终端、报警装置等组成的SCADM主，加入对执行机构的远程实时控制，做到对有害环境指标的实时监测和智能净化。数据采集器有硫化氢、盐雾浓度、温湿度传感器；执行机构为硫化氢排放风机、吸附式轮转除湿机等。通过基于RS485的高速数据传输结构和基于以太网的RTU®程终端进行远程在线分析和控制。分别将风电机组机舱内部和塔架内部的空气含盐量传输至监测中心服务器，根据设备运行环境要求范围设定报警值，当机舱环境超过设定报警值时，系统可发出报警提示，同时自启动空气排放过滤系统，控制环境中的盐雾、硫化氢含量和空气湿度。系统报警通过取单位时间内的平均值，从而降低虚警率，准确高效地净化有害气体等。方案设计：本系统是通过建立一套SCADA系统，对海上风机机组塔筒和机舱内部的硫化氢和盐雾进行实时在线监测，并通过系统智能诊断结果，控制防爆和除湿通风机构进行各类有害气体含量的远程控制。根据塔筒和机舱的情况测算传感器的布置点位，传感器数据和通风机构的控制单元（继电器熔断器等）通过数据...
