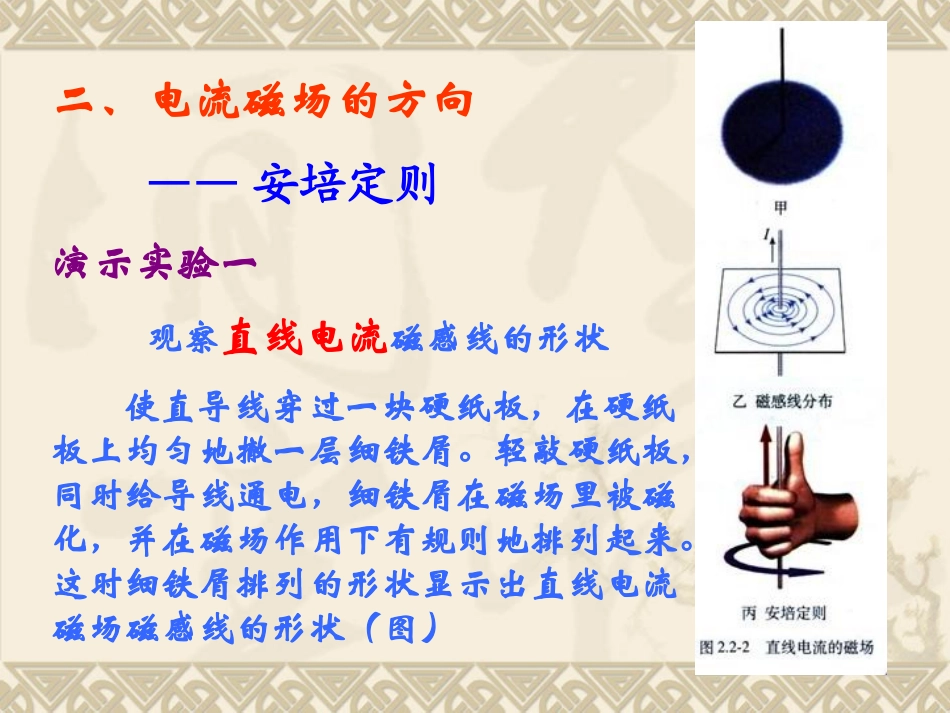

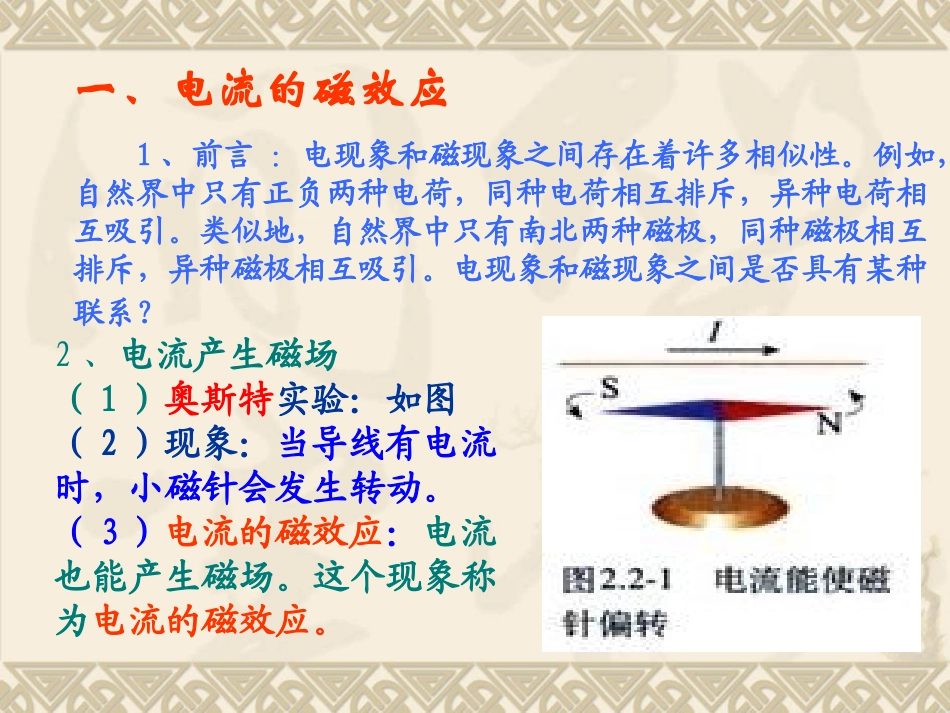

2.2《电流的磁场》一、电流的磁效应1、前言：电现象和磁现象之间存在着许多相似性。例如，自然界中只有正负两种电荷，同种电荷相互排斥，异种电荷相互吸引。类似地，自然界中只有南北两种磁极，同种磁极相互排斥，异种磁极相互吸引。电现象和磁现象之间是否具有某种联系？2、电流产生磁场（1）奥斯特实验：如图（2）现象：当导线有电流时，小磁针会发生转动。（3）电流的磁效应：电流也能产生磁场。这个现象称为电流的磁效应。二、电流磁场的方向——安培定则演示实验一观察直线电流磁感线的形状使直导线穿过一块硬纸板，在硬纸板上均匀地撤一层细铁屑。轻敲硬纸板，同时给导线通电，细铁屑在磁场里被磁化，并在磁场作用下有规则地排列起来。这时细铁屑排列的形状显示出直线电流磁场磁感线的形状（图）实验现象和结果：从图乙可以看出，直线电流磁场的磁感线，是围绕导线的一些同心圆。如果用小磁针来判定磁场的方向，可以得到下述的安培定则。观察直线电流磁感线的形状1、安培定则（也叫右手螺旋定则）（一）：用右手握住导线，让伸直的大拇指所指的方向跟电流的方向一致，弯曲的四指所指的方向就是磁感线的环绕方向(图乙)．图甲表示直线电流磁场的磁感线分布情况．直线电流的磁场的几种图二、电流磁场的方向——安培定则演示实验二观察环形电流磁感线的形状把环形导线穿过一块硬纸板，纸板水平放置，在纸板上均匀地撤一些铁屑。轻敲纸板，同时给导线通电，可以看到铁屑所显示的模拟磁感线。如果把小磁针放在环形导线的中央，由N极所指的方向可以知道环形电流中心附近磁场的方向。观察环形电流磁感线的形状2安培定则（也叫右手螺旋定则）（二）：让右手弯曲的四指和环形电流的方向一致，伸直大拇指所指的方向就是环形导线中心轴线上磁感线的方向。环形电流的磁场几种图一个环形电流的磁场与小磁针相似，故可看成小磁针来处理通电螺线管的磁感线通电螺线管的磁感线方向——也可用安培定则来判定通电螺线管外部的磁感线和条形磁铁外部的磁感线相似.N通电螺线管所产生的磁场的多种视图（正、侧、俯）一个通电螺线管产生的磁场与条形磁铁相似。小结一、电流的磁效应：电流也能产生磁场。这个现象称为电流的磁效应。二、电流磁场的方向：由安培定则（也叫右手螺旋定则）确定三、安培定则：内容分三种不同情况。1、直线电流：用右手握住导线，让伸直的大拇指所指的方向跟电流的方向一致，弯曲的四指所指的方向就是磁感线的环绕方向2、环形电流：……大拇指所指的方向就是环形导线中心轴线上磁感线的方向。3、通电螺线管：类似环形电流、条形磁铁。分别类似小磁针、条形磁铁。ABC举例练习１:在奥斯特实验中,小磁针N极怎样偏转?为什么?小磁针N极垂直纸面向里偏转练习２：如图所示，a、b、c三枚小磁针分别放在通电螺线管的正上方、管内和右侧．当这些小磁针静止时，小磁针N极的指向是………()A．a、b、c均向左B．a、b、c均向右C．a向左，b向右，c向右D．a向右，b向左，c向右3、下列关于磁场的说法中，正确的是()A、只有磁铁周围才存在磁场B、磁场是假想的，不是客观存在的C、磁场是在磁极与磁极、磁极和电流发生作用时才产生D．磁极与磁极，磁极与电流、电流与电流之间都是通过磁场发生相互作用D4、关于磁感线，下列说法中正确的是()A．磁感线上每一点的切线方向都跟该点的磁场方向一致B．两条磁感线的空隙处不存在磁场C．不同磁场形成的磁感线可以相交D．磁感线是磁场中客观存在的、肉眼看不见的曲线A5、一条竖直放置的长直导线，通有由下向上的电流，在他正东方某处的磁场方向为()A．向东B、向西C、向南D．向北D6、一束粒子沿水平方向飞过小磁针的下方，如图所示，此时小磁针的S极向纸内偏转，这一束粒子可能是()A．向右飞行的正离子束B、向左飞行的负离子束C、向右飞行的电子束D、向左飞行的电子束NSABD7、通电螺线管附近放置四个小磁针，如图所示，当小磁针静止时，图中小磁针的指向可能的是(涂黑的一端为N极)()A．aB．bC．cD．dB8、如图所示，环形导线周围有三只小磁针a、b、c，闭合开关S后，三只小磁针N极的偏转方向是()A．全向里B．全向外C．a向里，b、c向外D．a、c、向外，b向里D9...
