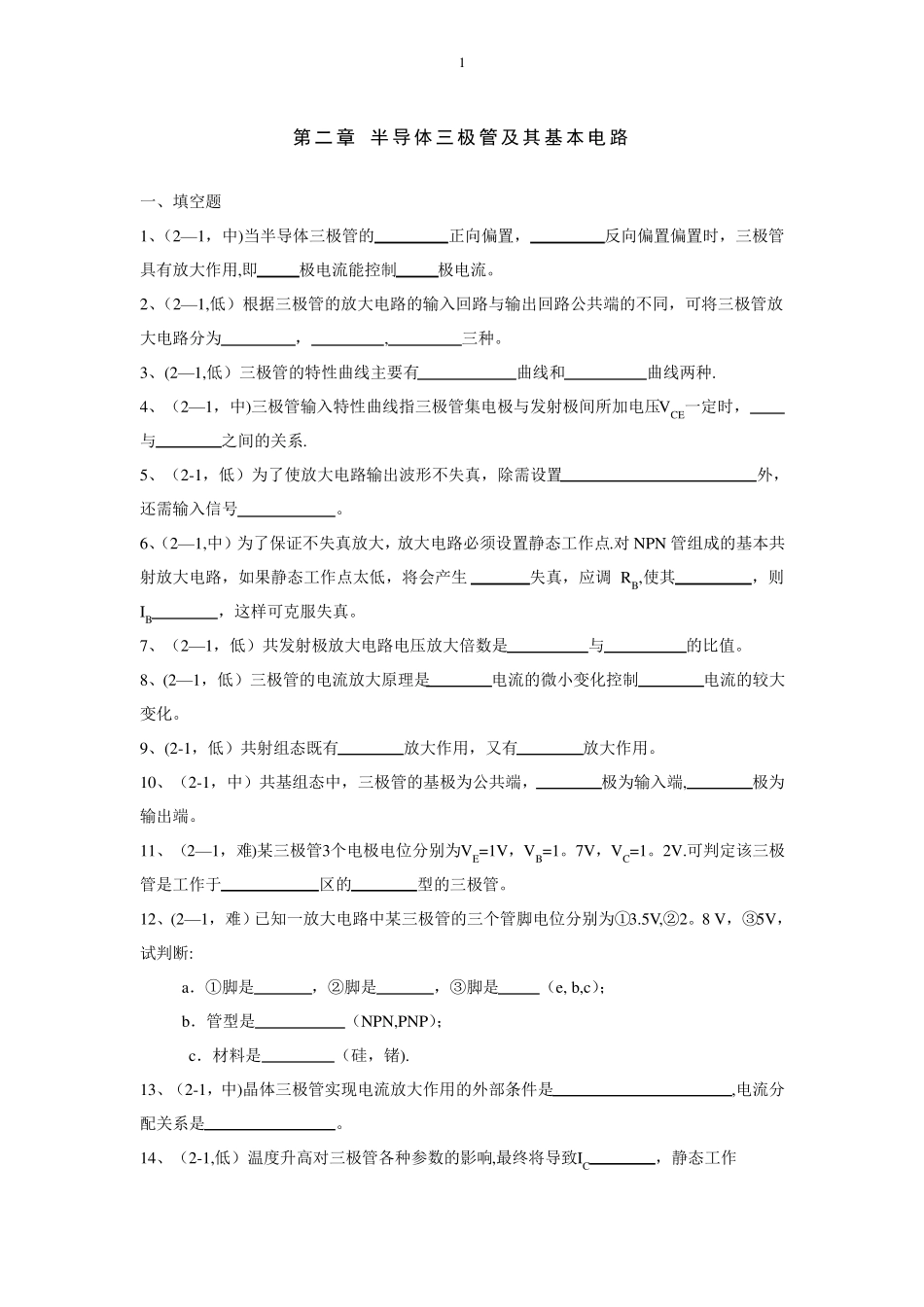

1第二章半导体三极管及其基本电路一、填空题1、（2—1，中)当半导体三极管的正向偏置，反向偏置偏置时，三极管具有放大作用,即极电流能控制极电流。2、（2—1,低）根据三极管的放大电路的输入回路与输出回路公共端的不同，可将三极管放大电路分为，,三种。3、(2—1,低）三极管的特性曲线主要有曲线和曲线两种.4、（2—1，中)三极管输入特性曲线指三极管集电极与发射极间所加电压VCE一定时，与之间的关系.5、（2-1，低）为了使放大电路输出波形不失真，除需设置外，还需输入信号。6、（2—1,中）为了保证不失真放大，放大电路必须设置静态工作点.对NPN管组成的基本共射放大电路，如果静态工作点太低，将会产生失真，应调RB,使其，则IB，这样可克服失真。7、（2—1，低）共发射极放大电路电压放大倍数是与的比值。8、(2—1，低）三极管的电流放大原理是电流的微小变化控制电流的较大变化。9、(2-1，低）共射组态既有放大作用，又有放大作用。10、（2-1，中）共基组态中，三极管的基极为公共端，极为输入端,极为输出端。11、（2—1，难)某三极管3个电极电位分别为VE=1V，VB=1。7V，VC=1。2V.可判定该三极管是工作于区的型的三极管。12、(2—1，难）已知一放大电路中某三极管的三个管脚电位分别为①3.5V,②2。8V，③5V，试判断:a．①脚是，②脚是，③脚是（e,b,c）；b．管型是（NPN,PNP）；c．材料是（硅，锗).13、（2-1，中)晶体三极管实现电流放大作用的外部条件是,电流分配关系是。14、（2-1,低）温度升高对三极管各种参数的影响,最终将导致IC，静态工作2点。15、（2-1，低）一般情况下，晶体三极管的电流放大系数随温度的增加而，发射结的导通压降VBE则随温度的增加而.16、(2-1,低)画放大器交流通路时，和应作短路处理。17、（2-2,低）在多级放大器里.前级是后级的，后级是前级的。18、（2—2，低）多级放大器中每两个单级放大器之间的连接称为耦合.常用的耦合方式有：，，。19、（2—2，中)输出端的零漂电压电压主要来自放大器静态电位的干扰变动，因此要抑制零漂，首先要抑制的零漂。目前抑制零漂比较有效的方法是采用。20、(2-2,中)在多级放大电路的耦合方式中，只能放大交流信号，不能放大直流信号的是放大电路，既能放大直流信号，又能放大交流信号的是放大电路，放大电路各级静态工作点是互不影响的。22、(2—3,低)串联负反馈电路能够输入阻抗，电流负反馈能够使输出阻抗.22、（2-4，低）放大电路中引入电压并联负反馈,可______输入电阻，_______输出电阻.23、（2-4,中)在放大电路中，为了稳定静态工作点，宜引入________反馈；要展宽频、稳定增益，宜引入_______反馈;为了提高输入阻抗，宜引入_________反馈.24、（2—4，难）正弦波振荡器的振幅起振条件是、相位起振条件是。25、(2—4,难)振荡器用来产生低频信号，而振荡器一般用来产生高频信号.26、（2—4,低)要使电路产生稳定的振荡，必须满足和两个条件.27、(2-4,低）正弦波振荡电路一般是由和组成,此外电路还应包含有选频网络和稳幅环节。28、（2-5,低)常见的功率放大电路从功放管的工作状态分有___________，_______________，____________几种类型.29、（2-5，难)功率放大器的性能指标主要有：，和；低频功率放大器主要有甲类、乙类和甲乙类等几种类型，最常用的是类功率放大器。30、（2—5，中）甲类、乙类和甲乙类放大电路中，_______________电路导通角最大；_______________电路效率较高；_______________电路交越失真最大,为了消除交越失真而又有较高的效率一般电路_______________。二、选择题1、（2—1,中）下列数据中，对NPN型三极管属于放大状态的是。3A、VBE>0，VBE〈VCE时B、VBE〈0,VBE〈VCE时C、VBE〉0,VBE〉VCE时D、VBE〈0,VBE>VCE时2、（2—1，中)工作在放大区域的某三极管,当IB从20μA增大到40μA时,IC从1mA变为2mA则它的β值约为。A、10B、50C、80D、1003、（2-1，低）NPN型和PNP型晶体管的区别是.A、由两种不同的材料硅和锗制成的B、掺入的杂质元素不同C、P区和N区的位置不同D、管脚排列方式不同4、（2—1,难)三极管各极对公共端电位如图所示,则处于放大状态的硅三极管是A、B、C、D、5、(2—1，低)...
