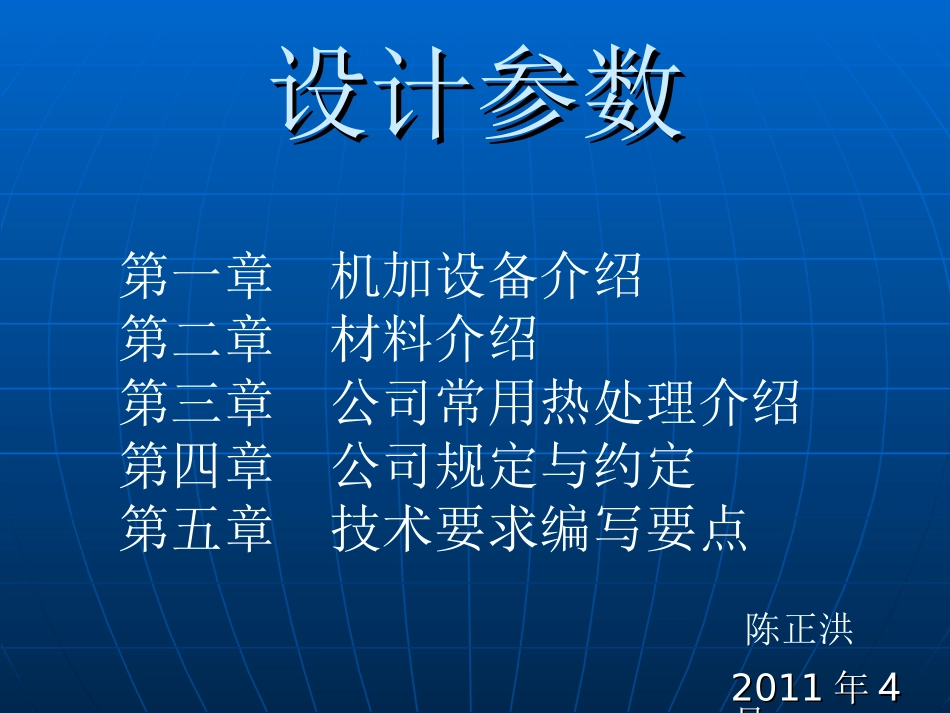

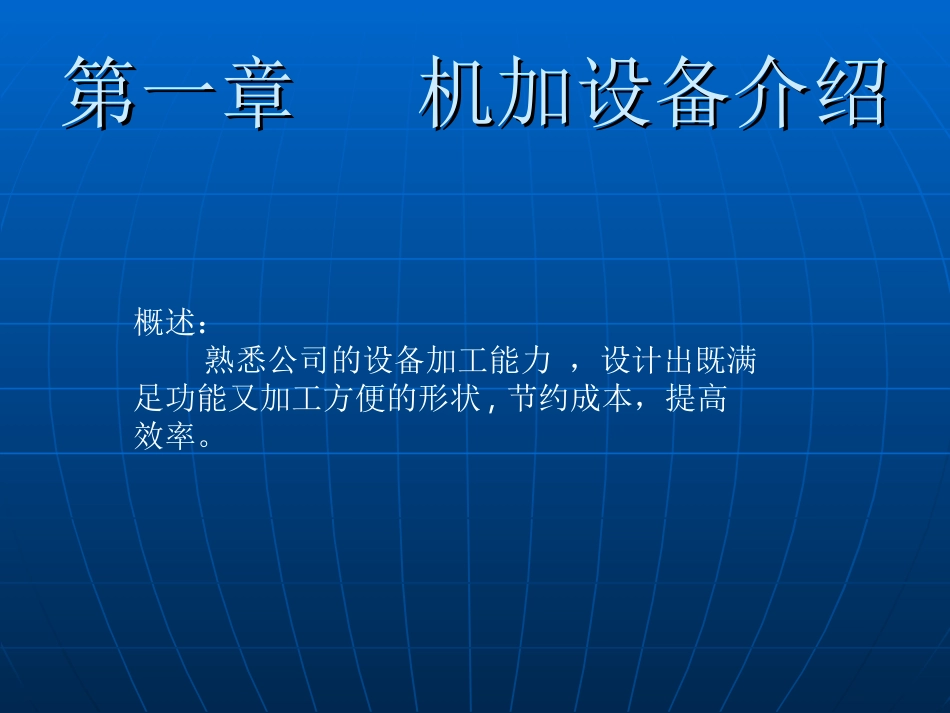

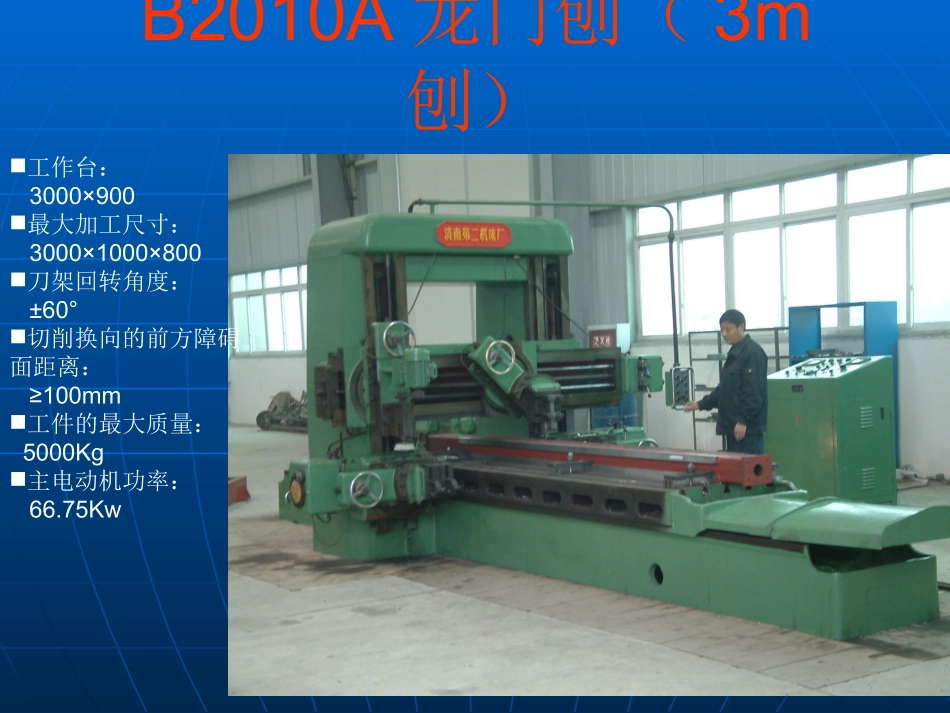

设计参数设计参数第一章机加设备介绍第二章材料介绍第三章公司常用热处理介绍第四章公司规定与约定第五章技术要求编写要点20112011年年44月月陈正洪第一章机加设备介绍第一章机加设备介绍概述：熟悉公司的设备加工能力，设计出既满足功能又加工方便的形状,节约成本，提高效率。B2010A龙门刨（3m刨）工作台：3000×900最大加工尺寸：3000×1000×800刀架回转角度：±60°切削换向的前方障碍面距离：≥100mm工件的最大质量：5000Kg主电动机功率：66.75KwB2216B2216龙门刨铣磨（龙门刨铣磨（4m4m刨）刨）工作台：4000×1400最大加工尺寸：4000×1600×（刨1250、铣磨1120）刀架回转角度：±60°切削换向的前方障碍面距离：≥100mm工件的最大质量：10000Kg主电动机功率：60/5.5/3KwB665B665牛头刨牛头刨工作台：顶面650×450侧面450×410工作台最大行程：横向600mm，垂向300mm，刀架垂直行程175mm刀架回转角度：±60°图片（暂无）TX68TX68卧式镗床卧式镗床工作台：1000×800最大镗孔直径：Φ240mmΦ240mm最大镗端面、外圆最大镗端面、外圆::Φ450mmΦ450mm，，Φ1000mmΦ1000mm（反镗）（反镗）主轴中心线至台面距离主轴中心线至台面距离::30~800mm主轴移动量:水平600mm工作台移动量工作台移动量：横向横向1140mm,纵向纵向850mm850mm卡盘端面到后支柱镗杆支承端面的最大距离:2290mm工件的最大质量：2000Kg主电动机功率：5.5/7KwX5045X5045立铣立铣工作台：1800×500主轴端面至台面距离主轴端面至台面距离::95~725mm主轴移动量:垂直90mm立铣头最大回转角度:±45°工作台移动量工作台移动量：横向横向1330mm,纵向纵向360mm360mm，垂直630mm常用铣刀盘：Φ315mm工件的最大质量：1500Kg主电动机功率：15KwT4163T4163立式坐标镗立式坐标镗工作台：1100×630最大镗孔直径：Φ250mmΦ250mm最大钻孔直径最大钻孔直径::Φ40mmΦ40mm主轴端面至台面距离主轴端面至台面距离::260~740mm主轴移动量:垂直240mm工作台移动量工作台移动量：横向横向600mm,纵向纵向1000mm1000mm工件的最大质量：500Kg主电动机功率：1.5Kw图片（暂无）X5032X5032立铣立铣工作台：1320×320主轴端面至台面距离主轴端面至台面距离::60~410mm立铣头最大回转角度:±45°工作台移动量工作台移动量：横向横向700mm,纵向纵向255mm255mm，垂直320mm常用铣刀盘：Φ200mm工件的最大质量：500Kg主电动机功率：7.5Kw图片（暂无）X6132X6132卧式铣床卧式铣床工作台：1320×320主轴中心线至台面距离主轴中心线至台面距离::30~350mm立铣头最大回转角度:±45°工作台移动量工作台移动量：横向横向700mm,纵向纵向255mm255mm，垂直320mm常用铣刀盘：Φ200mm工件的最大质量：500Kg主电动机功率：7.5Kw图片（暂无）GL630CGL630C卧式升降强力铣卧式升降强力铣工作台：1800×630主轴横向行程主轴横向行程::110mm主轴箱垂直行程:600mm工作台移动量工作台移动量：纵向纵向2200mm2200mm主轴中心线至台面距离主轴中心线至台面距离::50~650mm常用铣刀盘：Φ315mm主电动机功率：7.5KwCW6263CCW6263C卧车卧车马鞍内最大加工直径：Φ800mmΦ800mm床身上最大加工直径：ΦΦ660mm刀架上最大加工直径：ΦΦ350mm最大加工长度最大加工长度::2600mm工件的最大质量：2000KgM1432EM1432E万能磨床万能磨床外圆加工范围：Φ5~Φ320×1000mmΦ5~Φ320×1000mm内孔加工范围：ΦΦ13~Φ100×125Φ100×125mm工作台回转角度：6°砂轮最大尺寸砂轮最大尺寸::φ400×32~50砂轮架旋转角度：±30°头架旋转角度：±90°常用卡盘夹工件最大外圆：φ140工件的最大质量：150Kg主电动机功率：4Kw图片（暂无）M7130M7130平面磨床平面磨床工作台：1000×300最大加工尺寸：1000×300×400磨头最大移动量：横向横向350mm,垂直400mm砂轮尺寸：φ270~350×φ127×40主电动机功率：4.5Kw图片（暂无）Z3050Z3050摇臂钻摇臂钻最大钻孔尺寸：φ50主轴端面到底座工作台的最大距离：1200mm跨距：1600mm常用最...
