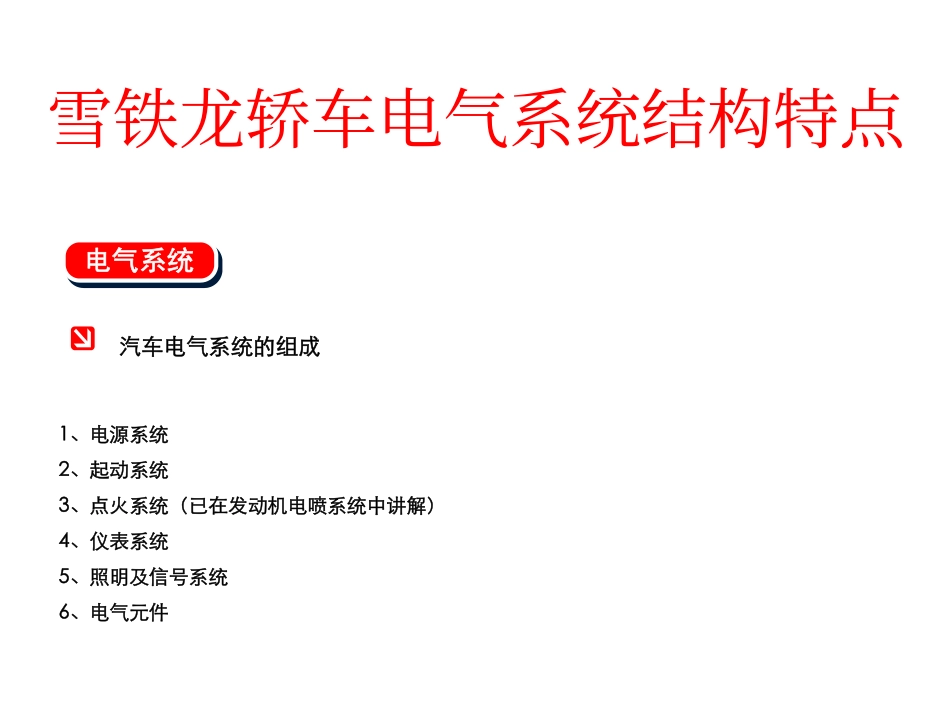

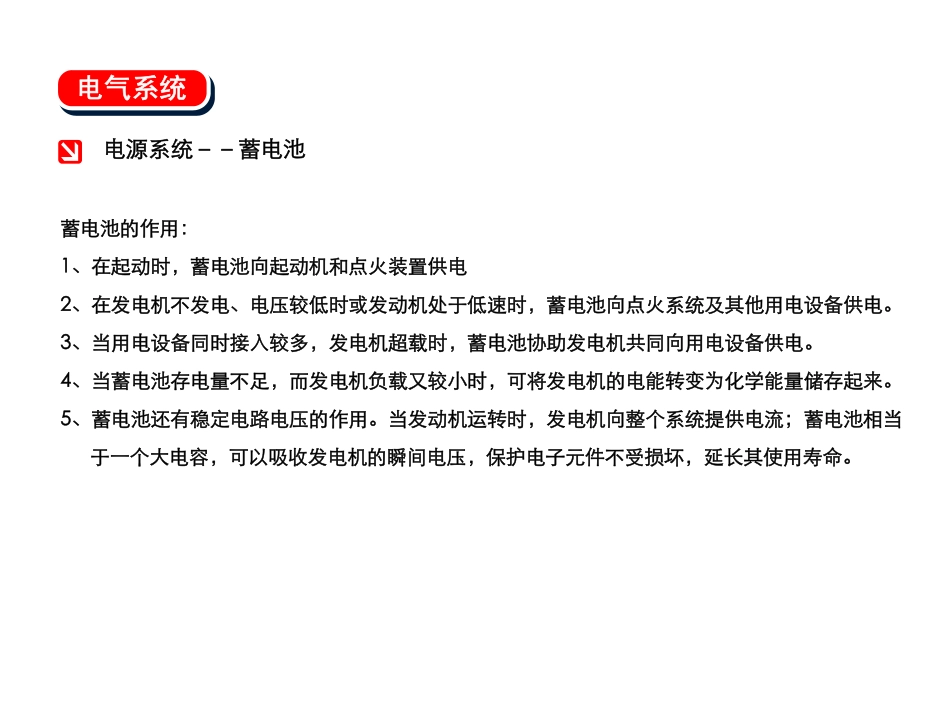

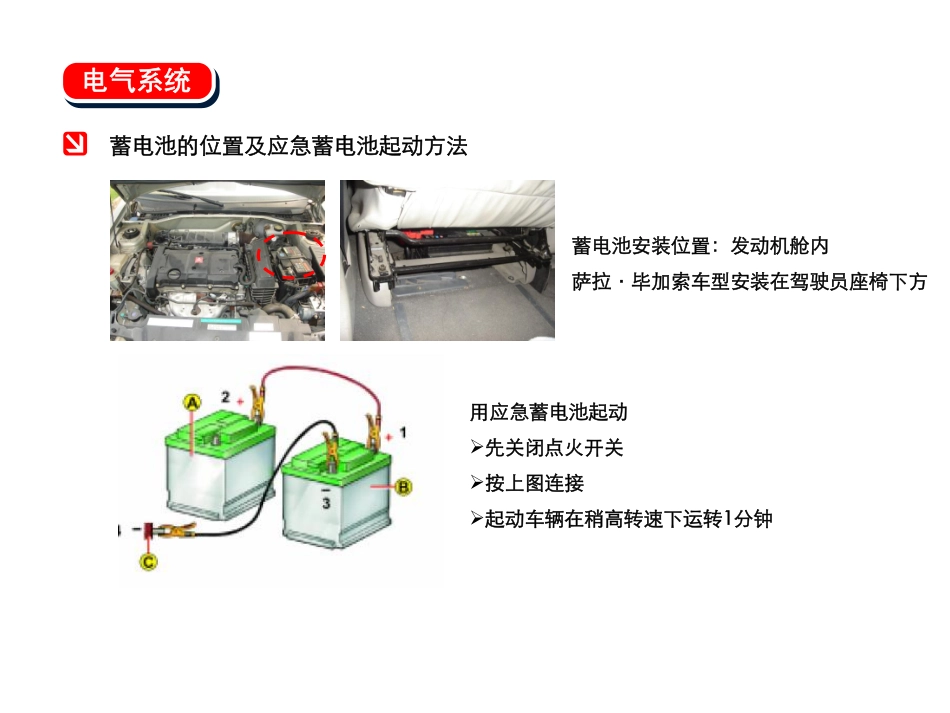

汽车电气系统的组成1、电源系统2、起动系统3、点火系统（已在发动机电喷系统中讲解）4、仪表系统5、照明及信号系统6、电气元件电气系统雪铁龙轿车电气系统结构特点电气系统电源系统－－蓄电池蓄电池的作用：1、在起动时，蓄电池向起动机和点火装置供电2、在发电机不发电、电压较低时或发动机处于低速时，蓄电池向点火系统及其他用电设备供电。3、当用电设备同时接入较多，发电机超载时，蓄电池协助发电机共同向用电设备供电。4、当蓄电池存电量不足，而发电机负载又较小时，可将发电机的电能转变为化学能量储存起来。5、蓄电池还有稳定电路电压的作用。当发动机运转时，发电机向整个系统提供电流；蓄电池相当于一个大电容，可以吸收发电机的瞬间电压，保护电子元件不受损坏，延长其使用寿命。用应急蓄电池起动�先关闭点火开关�按上图连接�起动车辆在稍高转速下运转1分钟蓄电池的位置及应急蓄电池起动方法电气系统蓄电池安装位置：发动机舱内萨拉·毕加索车型安装在驾驶员座椅下方发电机的作用：是汽车的主电源，在发动机的驱动下，将机械能转变为电能的装置1、在发动机怠速以上的转速运行时，为电气设备供电2、不断地给蓄电池补充能量，即充电发电机安装位置：发动机上，由发动机提供动力发电机使用注意事项：当发电机发电时，仪表板电源指示灯熄要注意皮带的张紧度，皮带过紧可能造成发电机异响，过松造成发电机打滑，发电机电量不足电气系统电源系统－－发电机起动机的组成:电磁开关、直流电动机、传动机构等。起动机安装位置：发动机上电气系统起动时的注意事项：起动时每次起动不要时间过长且每次起动间隔10秒以上起动机的作用：在正常使用条件下，通过起动机将蓄电池储存的电能转变为机械能带动发动机以足够高的转速运转，以顺利起动发动机。起动系统－－起动机–带应答器的数码防起动系统纳入多路传输管理系统（爱丽舍车型除外）–此系统通过锁闭发动机电脑来实现防起动–带有发动机闭锁指示灯（依车型而定）电气系统发动机防起动系统用户密码卡一旦丢失，服务顾问应与专家技术员联系，并由专家技术员求助技术援助室相对应的技术援助员解决仪表系统电气系统仪表系统的作用：可以使驾驶员能够清晰的了解汽车及各系统的工作情况的作用仪表系统－－车速里程表、发动机转速表（以爱丽舍为例）电气系统车速里程表的作用：是用来指示汽车行驶速度和记录汽车行驶总里程的功能车速里程表的组成：由用来指示汽车行驶速度的车速表和记录汽车行驶总里程的里程表组成车速里程表安装的位置：仪表板内东风雪铁龙车型中适用的车速里程表的分类：机械式和电子式发动机转速表的作用：显示发动机转速仪表系统－－水温表、燃油表（以爱丽舍为例）电气系统水温表的作用：用来指示发动机冷却水套中冷却水的温度水温表使用的注意事项：�在正常的情况下，指针显示温度为90℃左右�如果报警灯亮，应使发动机回到怠速状态运行，请用户及时与当地服务站联系�提示用户：在热车停车后散热器冷却风扇还可以继续工作一段时间燃油表的作用：用来指示汽车燃油箱中的存油量（以爱丽舍车型为例：当最低油位指示灯常亮时，油箱中大约还剩6升燃油可以使用）仪表盘指示灯的作用（以凯旋为例）蓄电池充电指示灯发动机机油压力报警灯燃油指示灯强制停止灯发动机故障灯ESP/ASR指示灯制动系统灯ABS安全气囊故障灯驾驶员安全带未系指示灯开启指示维修指示灯仪表系统电气系统前雾灯位置灯远光灯近光灯右转向灯后雾灯左转向灯仪表盘指示灯的作用（以凯旋为例）仪表系统电气系统照明及信号系统电气系统照明系统的作用：用以照明道路，标示车辆宽度，照明车厢内部，指示仪表以及夜间车辆检修信号系统的作用：在转弯，制动，会车，停车，倒车等工况下，以警示行人和其他车辆的作用照明系统分类：车内照明车内照明灯车外照明前照灯（包括示宽灯）、雾灯、牌照灯信号系统的组成：转向信号灯、制动信号灯、倒车信号灯、STOP停止灯、第三制动灯照明及信号系统－－车内照明灯（以凯旋为例）电气系统1、车内顶灯2、阅读灯使车内顶灯自动点亮或关闭的条件：－进入汽车：汽车－解锁或车门－打开，顶灯亮车门关闭30秒钟后或点火开...
