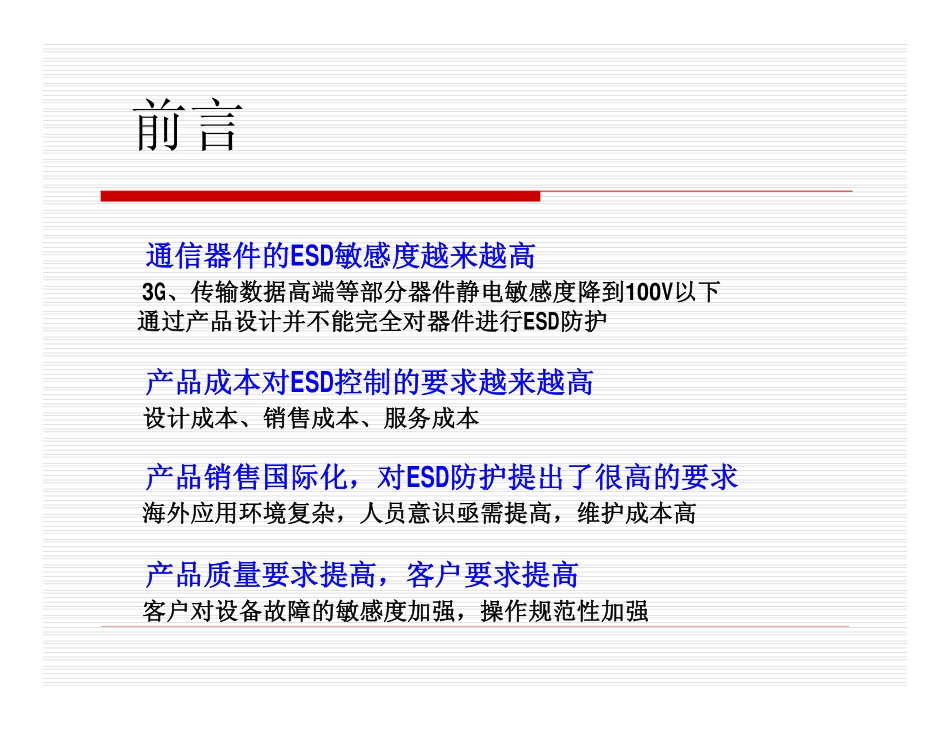

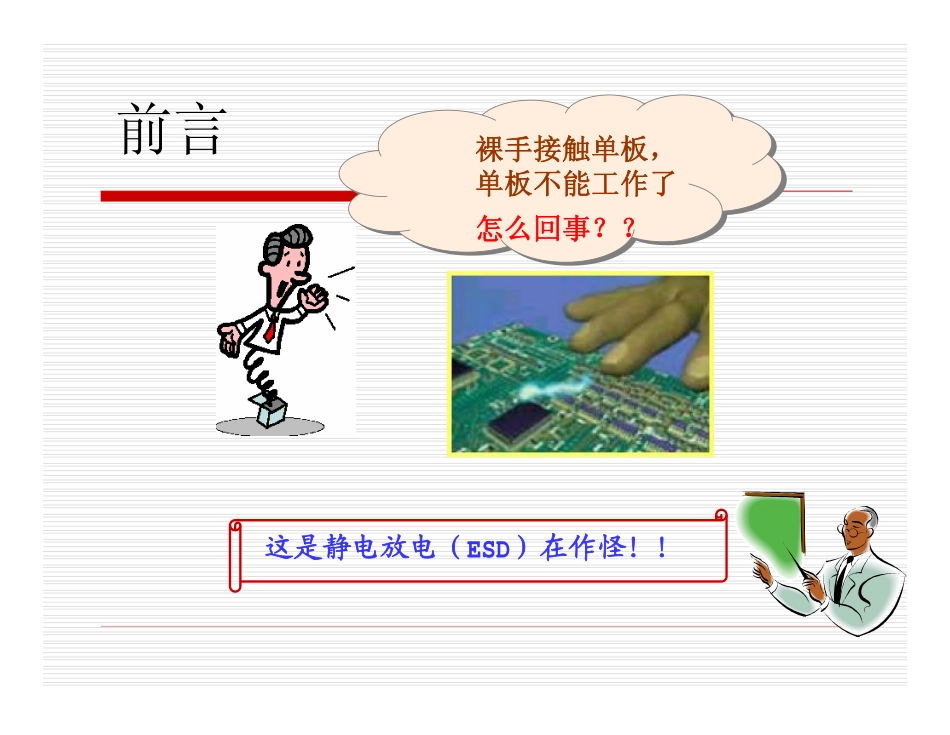

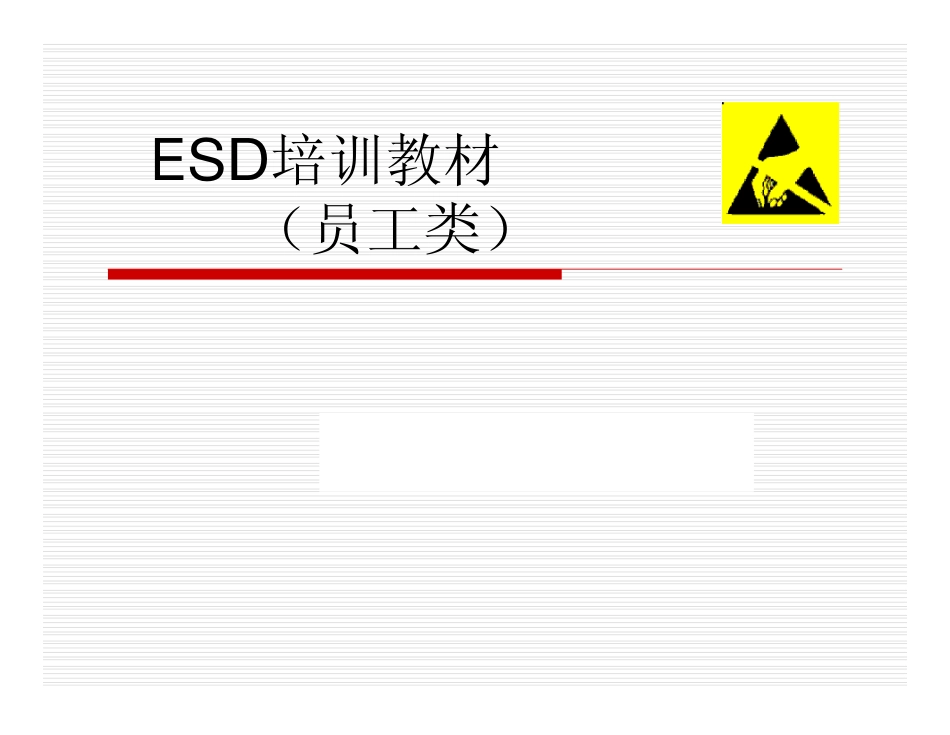

ESD培训教材（员工类）华为技术有限公司ESD分会裸手接触单板，单板不能工作了怎么回事？？这是静电放电（ESD）在作怪！！前言�通信器件的ESD敏感度越来越高3G、传输数据高端等部分器件静电敏感度降到100V以下通过产品设计并不能完全对器件进行ESD防护�产品成本对ESD控制的要求越来越高设计成本、销售成本、服务成本�产品销售国际化，对ESD防护提出了很高的要求海外应用环境复杂，人员意识亟需提高，维护成本高�产品质量要求提高，客户要求提高客户对设备故障的敏感度加强，操作规范性加强前言内容o静电基础知识o静电控制o常见的不符合静电控制规范的实例静电基础知识‹基本概念‹静电的历史及影响‹静电的产生‹静电的特点‹静电的危害‹材料的电特性‹常见的防静电材料‹防静电标识基本概念o静电：静电就是物体上多余的电荷。它所产生的效应包括带电体之间力的作用和电场。o电荷：物质是由原子构成，原子是由电子、质子、中子构成。o静电放电（ESD—ElectrostaticDischarge）：带有不同静电电势的物体或表面之间的静电电荷转移。有两种形式：接触放电，电场击穿放电。基本概念o静电敏感度(ESDS—ElectrostaticDischargeSensitivity)o静电敏感器件(ESSD—ElectrostaticSensitiveDevices)oEPA:ESDProtectArea(ESD防护区域)oECA:ESDControlArea(ESD控制区域)静电的历史及影响o闪电o600BC-Thales发现用毛皮摩擦过的橡胶可以吸起羽毛。o公元1400年，欧洲人在黑火药的生产过程中采用了静电控制。o公元1600年，WilliamGilbert重复了Thales的实验，并观察到干燥天气的影响。静电的历史及影响o公元1700年Hauksbee发明了静电发生器、验电器，发现了电磁感应现象。o公元1800年o--Faraday发明了法拉第笼（作用是形成静电屏蔽）o--Kelvin发明了静电测试仪，o--造纸厂使用了接地技术，oVolta发明了电池。静电的历史及影响�正面！复印机环境控制(吸尘器)ˇ危害！医院里麻醉蒸气爆炸飞行器在飞行过程充电影响了通信在1960年第一个ESD敏感器件诞生现在计算机里的磁头是ESD最敏感的器件，敏感度约20V。静电的产生静电电压能够由以下几种情况产生：摩擦剥离起电感应起电电容的改变科学定理1、库仑定理同性排斥异性吸引2、V=Q/CV=电压（伏特）Q=电荷（库仑）C=电容（法拉）静电的产生物质的结合和分离都会产生静电。静电的产生静电的产生摩擦起电静电的产生静电的产生空气石棉玻璃云母头发尼龙羊毛毛皮铅丝铝纸钢木头琥珀硬橡胶铜银硫磺聚合物特氟龙正电负电材料摩擦生电序列表静电的产生人体活动静电势（空气相对湿度10~20%）静电势（空气相对湿度65~90%）在地毯上走动350001500在聚乙烯地板上走动12000250在工作台上工作6000100拿聚乙烯纤维包7000600从工作台拿起聚乙烯衬垫200001200坐在填有聚氟脂泡膜的椅子上1800015000人体活动产生典型的静电电压（V）干燥环境更易积累静电电荷静电的产生感应起电人体被感应起电了静电的特点在3000伏时，你能通过皮肤感知在5000伏时，你能听见在10000伏时，你能看见人体对ESD的敏感静电的特点�高电位：可达数万至数十万伏，操作时常达数百至数千伏（人通常对3KV以下静电不易感觉到）。�低电量：静电流多为微安级（尖端瞬间放电例外）。�作用时间短：微秒级。�受环境影响大：特别是湿度，湿度上升则静电积累减少，静电压下降。静电的危害r通信产品故障r软件故障30％多r硬件故障中器件失效30%多、外应力（环境温湿、灰尘腐蚀、雷电、机械应力、包装等）导致产品故障约30％r器件失效中EOS/ESD失效率占30~40%，而高静电敏感的器件EOS/ESD失效率高达60%左右。静电的危害EOS/ESD引起的失效排在第一位EOS/ESD59%电子测试3%氧化/钝化3%导体失效3%硅片断裂4%引脚短路/开路7%引脚连接15%其他6%高静电敏感器件失效原因排序高静电敏感器件失效原因排序静电的危害ESD失效ESD失效彷真人体带8000V静电放电放电3次放大3000倍静电的危害硬损伤：器件直接不能工作.软损伤：ESD减弱了器件或单板的性能，但仍能通过测试。单板或器件的特性变差，最终失效.附：各种常用器件的静电敏感性(Wafer)(Device)人体静电可以损毁任何一个常用半导体器件静电的危害·内部损失金钱时间不...
