铁件类IO CONNECTOR外观检验规范VIP免费

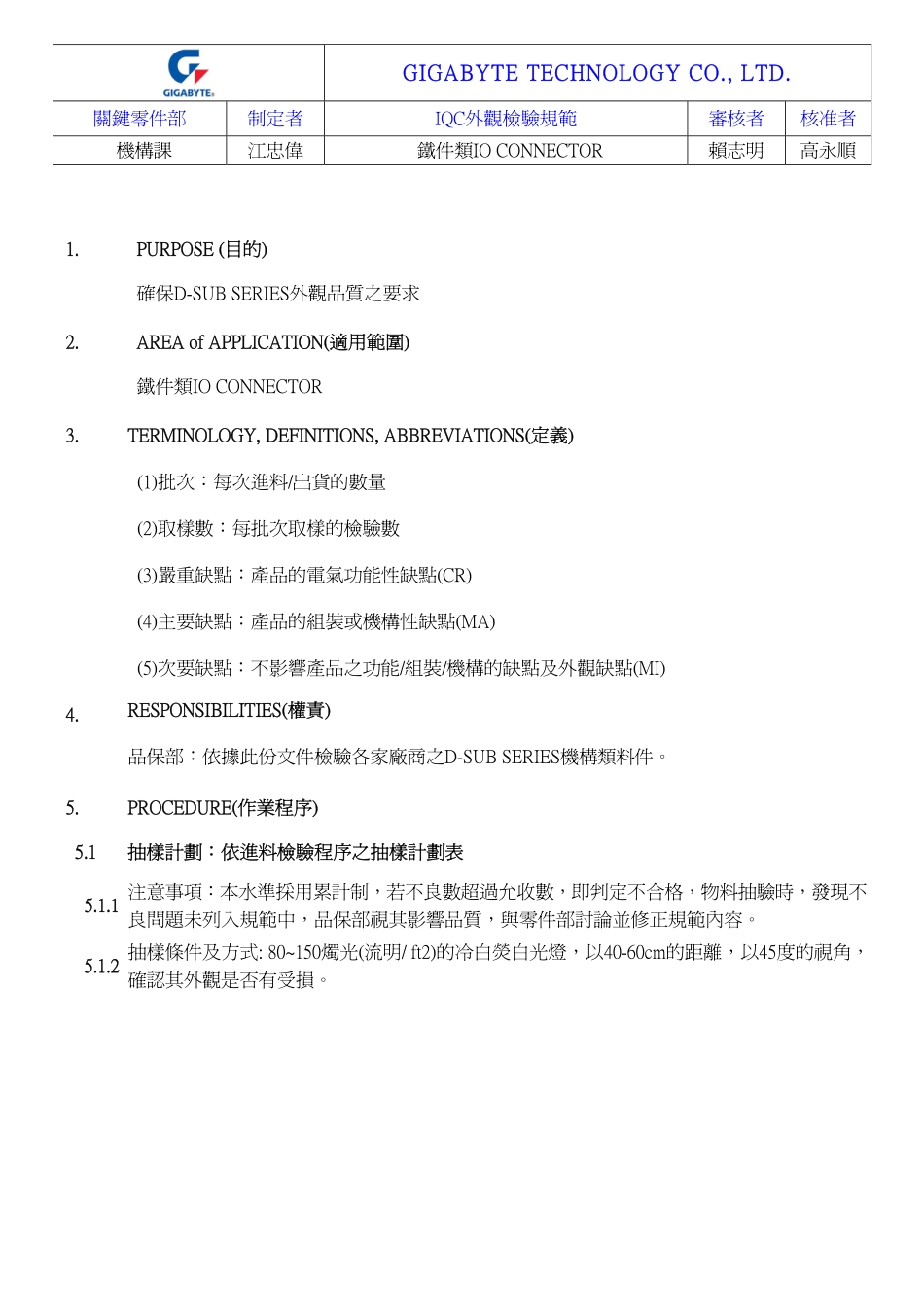

铁件类IO CONNECTOR外观检验规范_第1页
1/21

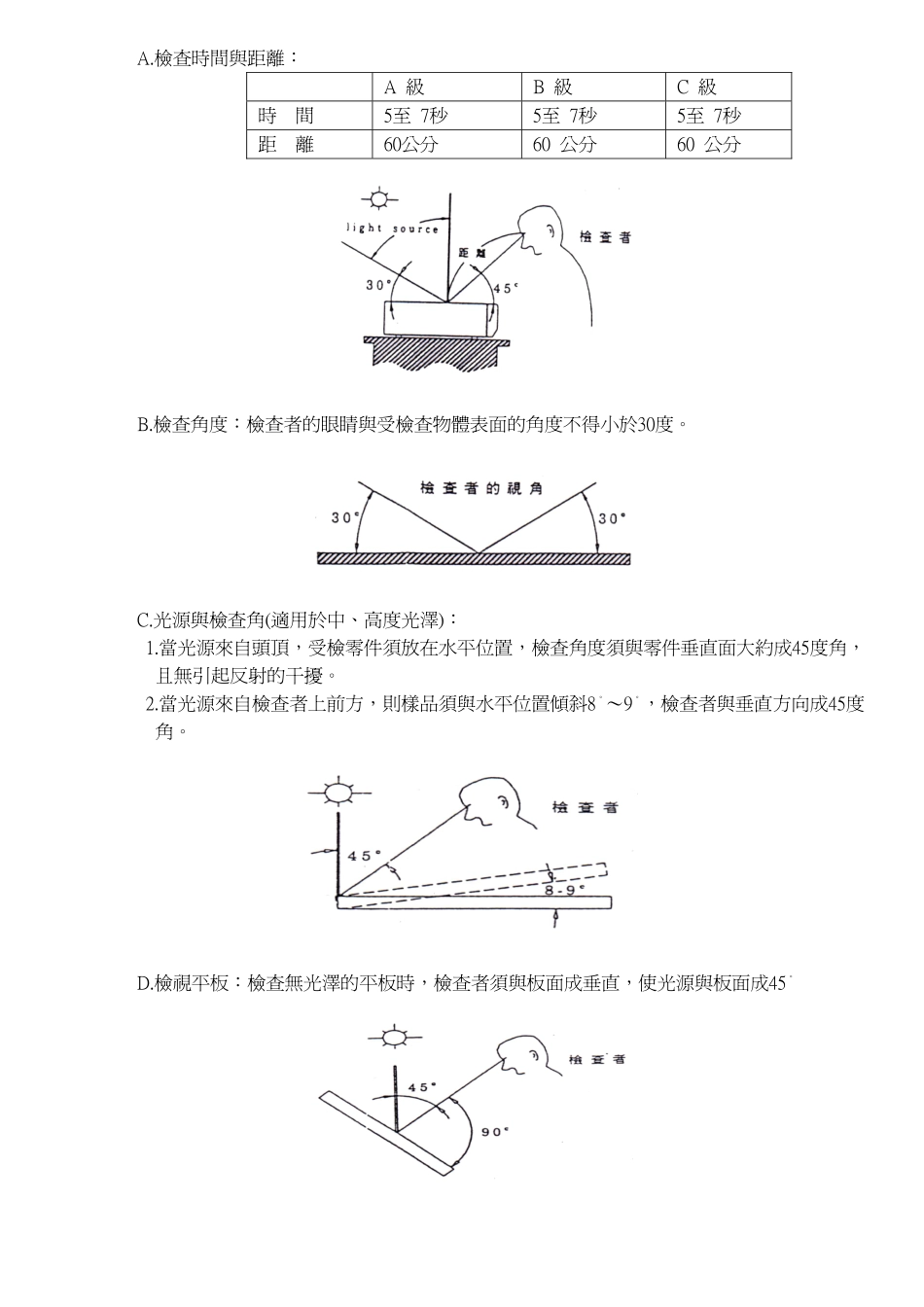

铁件类IO CONNECTOR外观检验规范_第2页
2/21

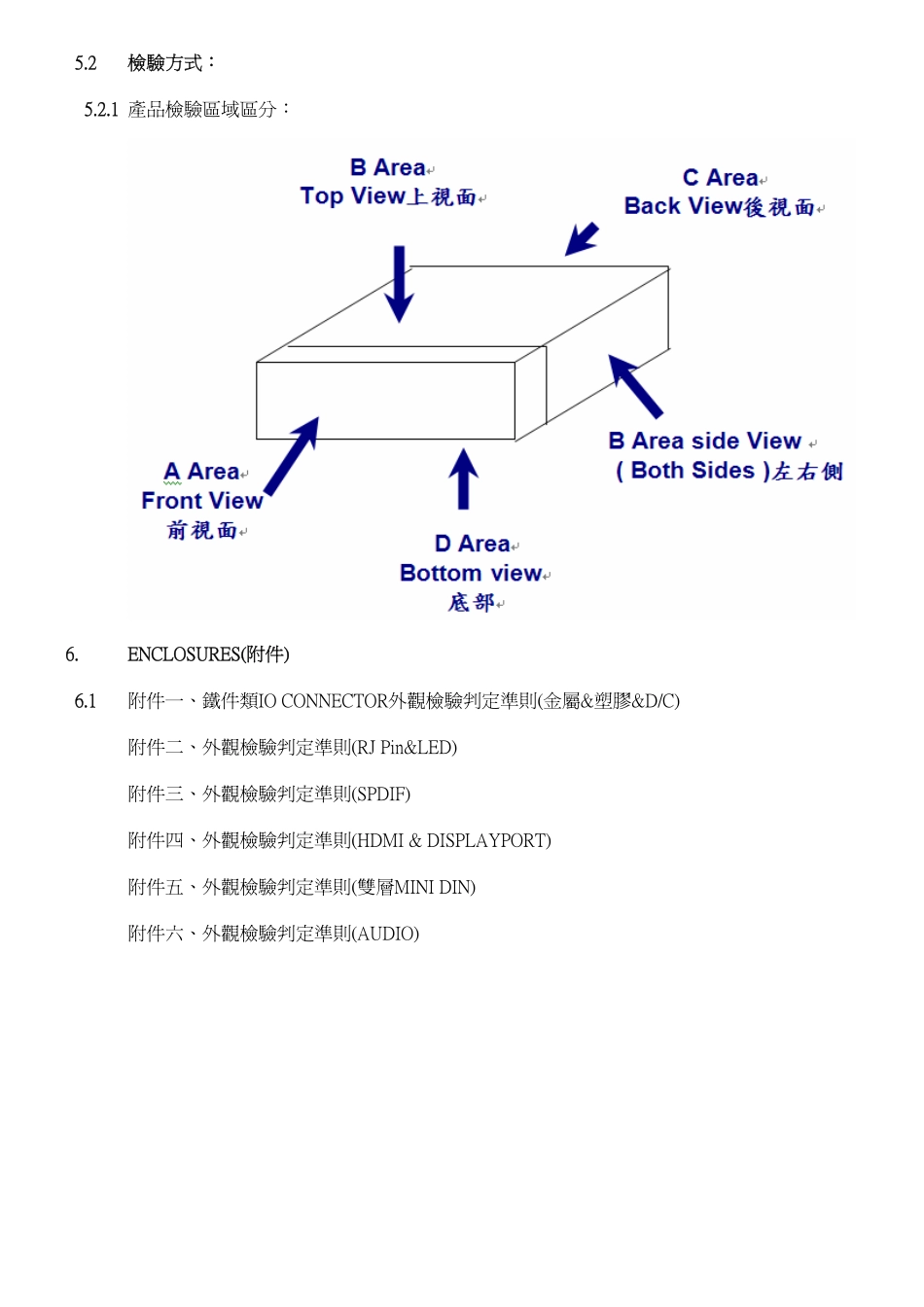

铁件类IO CONNECTOR外观检验规范_第3页
3/21
GIGABYTETECHNOLOGYCO.,LTD.關鍵零件部制定者IQC外觀檢驗規範審核者核准者機構課江忠偉鐵件類IOCONNECTOR賴志明高永順1.PURPOSE(目的)確保D-SUBSERIES外觀品質之要求2.AREAofAPPLICATION(適用範圍)鐵件類IOCONNECTOR3.TERMINOLOGY,DEFINITIONS,ABBREVIATIONS(定義)(1)批次:每次進料/出貨的數量(2)取樣數:每批次取樣的檢驗數(3)嚴重缺點:產品的電氣功能性缺點(CR)(4)主要缺點:產品的組裝或機構性缺點(MA)(5)次要缺點:不影響產品之功能/組裝/機構的缺點及外觀缺點(MI)4.RESPONSIBILITIES(權責)品保部:依據此份文件檢驗各家廠商之D-SUBSERIES機構類料件。5.PROCEDURE(作業程序)5.1抽樣計劃:依進料檢驗程序之抽樣計劃表5.1.1注意事項:本水準採用累計制,若不良數超過允收數,即判定不合格,物料抽驗時,發現不良問題未列入規範中,品保部視其影響品質,與零件部討論並修正規範內容。5.1.2抽樣條件及方式:80~150燭光(流明/ft2)的冷白熒白光燈,以40-60cm的距離,以45度的視角,確認其外觀是否有受損。A.檢查時間與距離:A級B級C級時間5至7秒5至7秒5至7秒距離60公分60公分60公分B.檢查角度:檢查者的眼睛與受檢查物體表面的角度不得小於30度。C.光源與檢查角(適用於中、高度光澤):1.當光源來自頭頂,受檢零件須放在水平位置,檢查角度須與零件垂直面大約成45度角,且無引起反射的干擾。2.當光源來自檢查者上前方,則樣品須與水平位置傾斜8。~9。,檢查者與垂直方向成45度角。D.檢視平板:檢查無光澤的平板時,檢查者須與板面成垂直,使光源與板面成45。5.2檢驗方式:5.2.1產品檢驗區域區分:6.ENCLOSURES(附件)6.1附件一、鐵件類IOCONNECTOR外觀檢驗判定準則(金屬&塑膠&D/C)附件二、外觀檢驗判定準則(RJPin&LED)附件三、外觀檢驗判定準則(SPDIF)附件四、外觀檢驗判定準則(HDMI&DISPLAYPORT)附件五、外觀檢驗判定準則(雙層MINIDIN)附件六、外觀檢驗判定準則(AUDIO)附件一、鐵件類IOCONNECTOR外觀檢驗判定準則(金屬&塑膠&D/C)缺點類別A級面B級面C級面D級面檢測工具缺點判別shell壓痕面積≦0.3*0.3mm者允收1處面積≦0.5*0.5mm者允收1處面積≦0.5*0.5mm者允收2處上件不浮件,允收游標卡尺MIA級面面積≦0.3*0.3mm,允收範例A級面面積>0.3*0.3mm,不允收範例長度小於SHELL長度之1/2者,允收1處上視圖:長度小於SHELL長度之1/2者,允收1處左右視圖:長度小於SHELL長度之1/2者,允收3處長度小於SHELL長度之2/3者,允收2處長度小於SHELL長度之1/2者,允收3處長度小於SHELL長度之2/3者,允收2處N/A無感刮傷指尖無法感覺到的刮傷及特定角度才可看到的刮傷,任何金屬刮傷不可以露底材游標卡尺MI不允許上視圖不允許左右視圖:長度≦8mm,寬度≦0.2mm,允收2處長度≦15mm,寬度≦0.2mm,允收1處長度等於shell長度者,允收1處長度≦8mm,寬度≦0.2mm,允收2處長度≦15mm,寬度≦0.2mm,允收1處長度shell長度者,允收1處N/A有感刮傷指尖可以感覺到刮傷及任意角度皆可看到的刮傷,任何金屬刮傷不可以露底材游標卡尺MI有感刮傷B級面長度≦8mm,允收範例有感刮傷漏底材,不允收範例缺點類別A級面B級面C級面D級面檢測工具缺點判別Shell扣合間隙1.前後鐵殼卡扣彈開拒收2.前後鐵殼間隙>0.2mm拒收,≦0.2mm允收游標卡尺MI間隙≦0.2mm,允收範例間隙>0.2mm或彈開,不允收範例Pin長短針Pin長短針現象,量測長短Pin尺寸是否在腳長規格內,且插PCB板OK,可允收游標卡尺PCBMI尺寸在腳長規格內,允收範例短針尺寸低於腳長規格,不允收範例鉚合脫皮目視鉚合處脫皮露底材均為NG,未露底材均OK目視MI鉚合處未露底材,允收範例鉚合處露底材,不允收範例缺點類別A級面B級面C級面D級面檢測工具缺點判別Shell黃斑/白斑/髒污/變色不允許面積>5%拒收,≦5%允收面積>10%拒收,≦10%允收不作要求目視MI面積≦5%,允收範例面積>10%,不允收範例亮斑1.出現亮斑,用鉗子折彎90度,A、B、C級面若脫皮均拒收2.無脫皮:A級面:不允許B級面:Φ0.5mmMax.,2個以內允收C級面:Φ1.0mmMax.,3個以內允收N/A鉗子游標卡尺MI無亮斑,允收範例B級面>Φ0.5mm,不允收範例缺點類別A級面B級面C級面D級面檢測工具缺點判別ShellR角折彎裂紋不允許R角裂紋長度不超過2mm允收,長度大...
