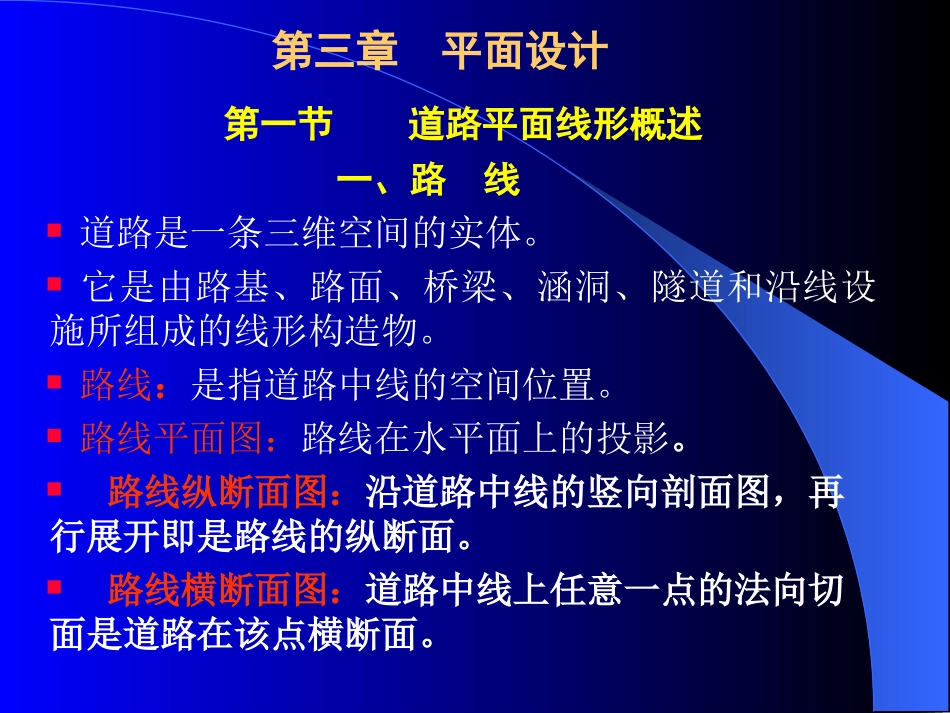

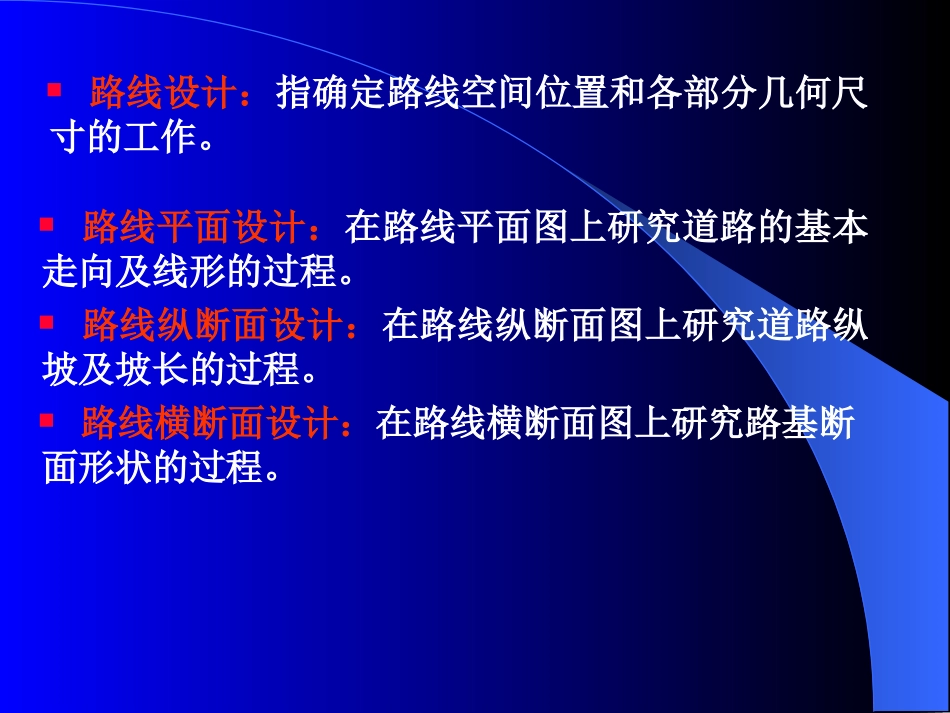

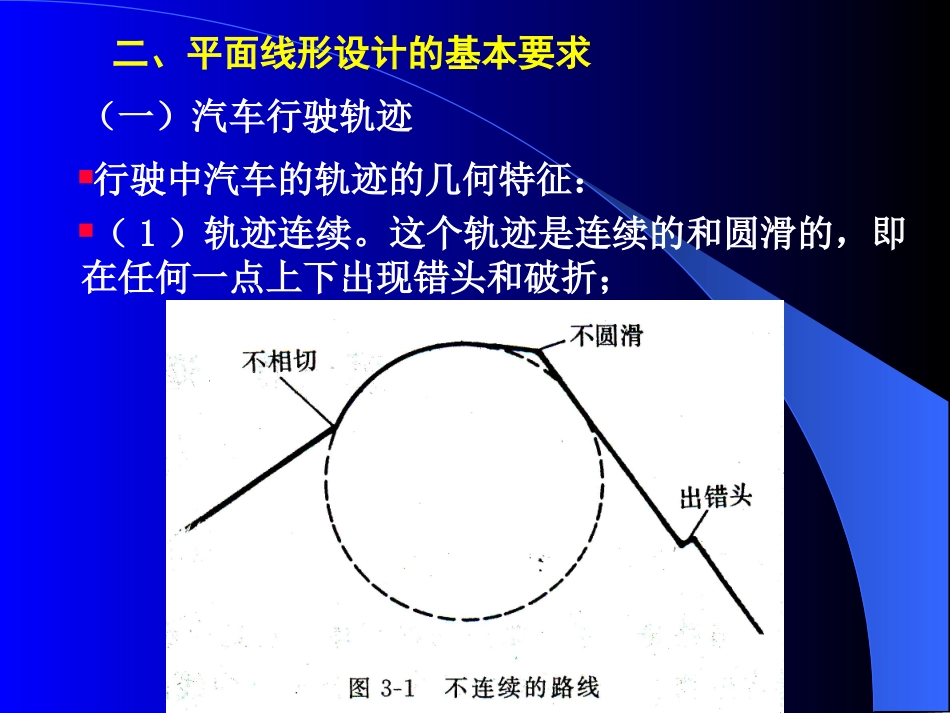

第三章平面设计一、路线道路是一条三维空间的实体。它是由路基、路面、桥梁、涵洞、隧道和沿线设施所组成的线形构造物。路线：是指道路中线的空间位置。路线平面图：路线在水平面上的投影。路线纵断面图：沿道路中线的竖向剖面图，再行展开即是路线的纵断面。路线横断面图：道路中线上任意一点的法向切面是道路在该点横断面。第一节道路平面线形概述路线平面设计：在路线平面图上研究道路的基本走向及线形的过程。路线纵断面设计：在路线纵断面图上研究道路纵坡及坡长的过程。路线横断面设计：在路线横断面图上研究路基断面形状的过程。路线设计：指确定路线空间位置和各部分几何尺寸的工作。二、平面线形设计的基本要求行驶中汽车的轨迹的几何特征：（1）轨迹连续。这个轨迹是连续的和圆滑的，即在任何一点上下出现错头和破折；（一）汽车行驶轨迹（2）曲率连续。其曲率是连续的，即轨迹上任一点不出现两个曲率的值。（3）曲率变化连续。其曲率的变化率是连续的，即轨迹上任一点不出现两个曲率变化率的值。（二）平面线形要素行驶中汽车的导向轮与车身纵轴之间的关系：1．角度为零：2．角度为常数：3．角度为变数：汽车行驶轨迹线曲率为0——直线曲率为常数——圆曲线曲率为变数——缓和曲线现代道路平面线形正是由上述三种基本线形构成的，称为平面线形三要素。第二节直线一、直线的特点直线距离短，直捷，通视条件好。汽车在直线上行驶受力简单，方向明确，驾驶操作简易。便于测设。直线线形大多难于与地形相协调，若长度运用不当，不仅破坏了线形的连续性，也不便达到线形设计自身的协调。过长的直线易使驾驶人感到单调、疲倦，难以目测车间距离。二、直线的运用1.宜采用直线线形的路段：（1）不受地形、地物限制的平坦地区或山间的开阔谷地；（2）市镇及其近郊，或规划方正的农耕区等以直线条为主的地区；（3）长的桥梁、隧道等构造物路段；（4）路线交叉点及其前后；（5）双车道公路提供超车的路段。（1）在直线上纵坡不宜过大，因长直线再加下陡坡更易导致高速度。（2）长直线与大半径凹竖曲线组合为宜，这样可以使生硬呆板的直线得到一些缓和。2.当采用长的直线线形时，应注意的问题：2.当采用长的直线线形时，应注意的问题：（3）道路两侧过于空旷时，宜采取植不同树种或设置一定建筑物、雕塑、广告牌等措施，以改善单调的景观。（4）长直线或长下坡的尽头的平曲线，除曲线半径、超高、视距等必须符合规定外，还必须采取设置标志、增加路面抗滑能力等安全措施。（1）在直线上纵坡不宜过大，因长直线再加下陡坡更易导致高速度。（2）长直线与大半径凹竖曲线组合为宜，这样可以使生硬呆板的直线得到一些缓和。（1）直线的最大长度《标准》规定：直线的最大与最小长度应有所限制。一条公路的直线与曲线的长度设计应合理。德国规定直线的最大长度（以米计）为20V（计算行车速度，km/h）（适于高速公路V≥100km/h）。公路线形首先考虑的不是在平面线形上尽量多采用直线，或者是必须由连续的曲线所构成，而是必须采用与自然地形相协调的线形。合理利用地形和避免采用长直线。3.直线长度的限制：1）同向曲线间的直线最小长度《规范》：同向曲线间的最短直线长度以不小于设计速度的6倍为宜（6V）。如图3.2.1a）所示。另外，对于计算行车速度V≤40km/h的山岭重丘区公路的特殊困难地段，可以适当放宽。（2）直线的最小长度2）反向曲线间的直线最小长度《规范》规定：反向曲线间最小直线长度（以m计）以不小于设计速度（以km／h计）的2倍为宜，如图3.2.1b）所示。3）回头曲线间的最小直线长度：《规范》规定两回头曲线之间，即由一个回头曲线的终点至下一个回头曲线的起点的距离，最好能满足表3.2.1的要求：表3.2.1
