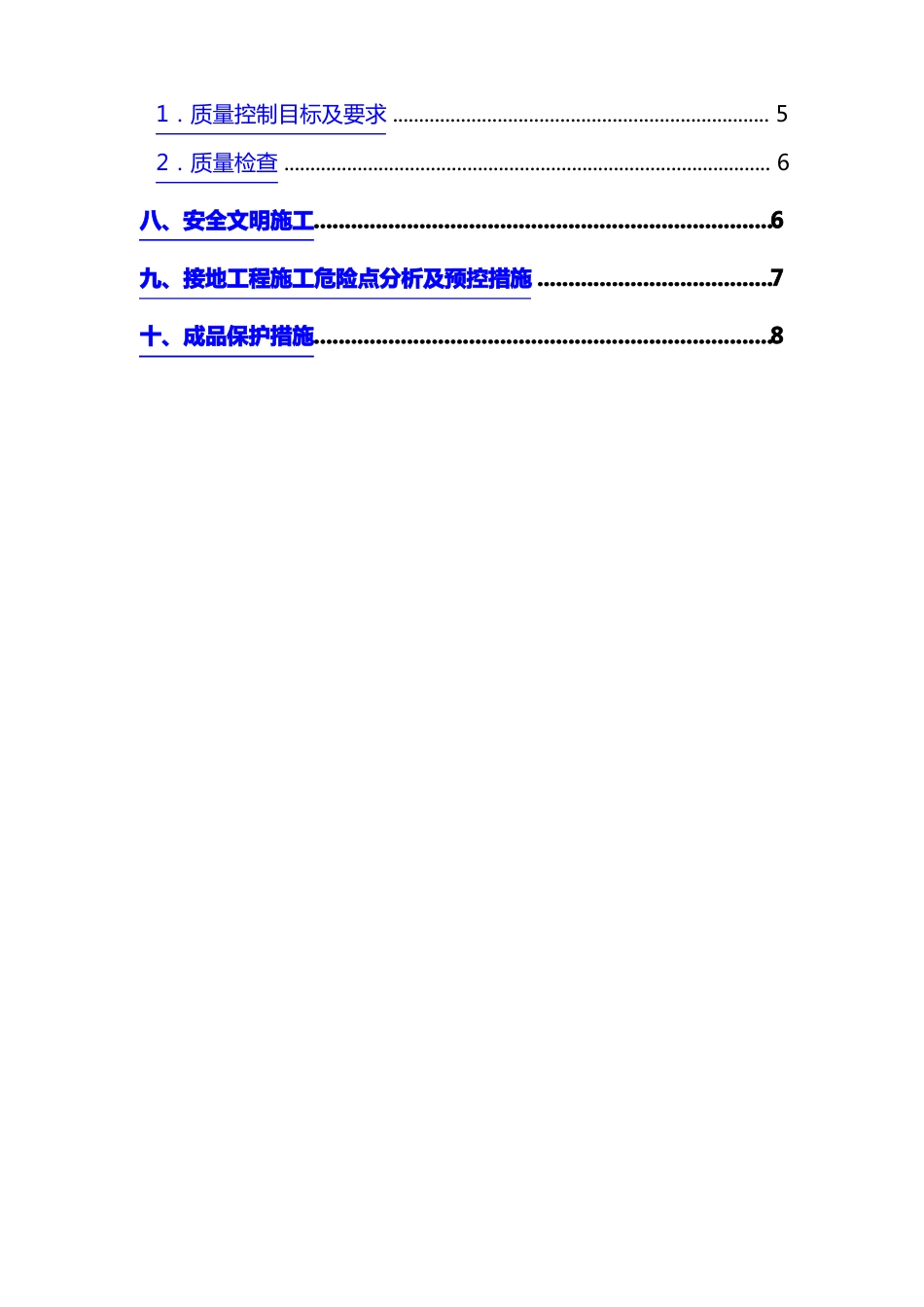

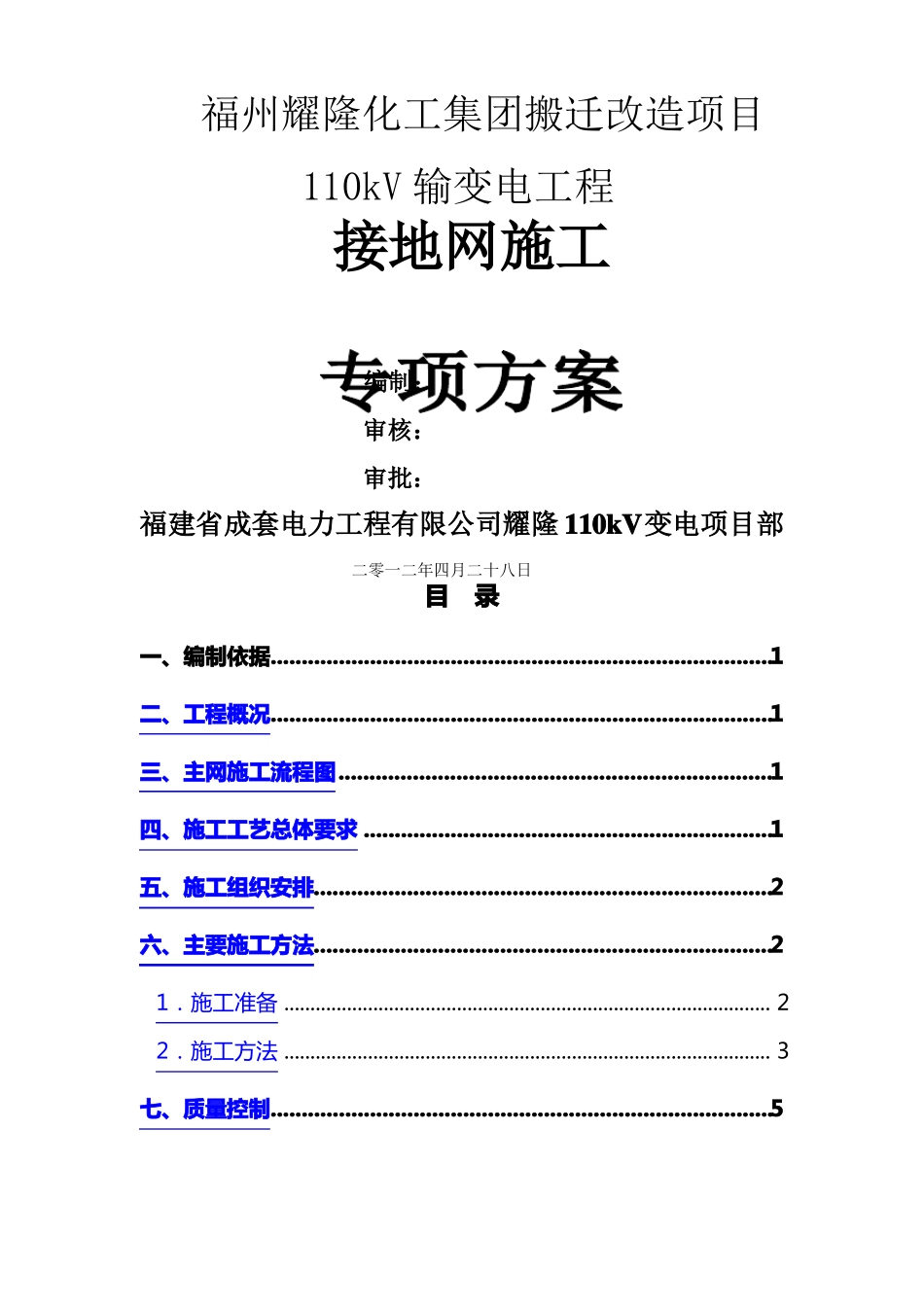

福州耀隆化工集团搬迁改造项目110kV输变电工程接地网施工编制：审核：审批：福建省成套电力工程有限公司耀隆110kV变电项目部二零一二年四月二十八日目录一、编制依据.................................................................................1二、工程概况.................................................................................1三、主网施工流程图......................................................................1四、施工工艺总体要求..................................................................1五、施工组织安排..........................................................................2六、主要施工方法..........................................................................21．施工准备.............................................................................................22．施工方法.............................................................................................3七、质量控制.................................................................................51．质量控制目标及要求........................................................................52．质量检查.............................................................................................6八、安全文明施工..........................................................................6九、接地工程施工危险点分析及预控措施......................................7十、成品保护措施..........................................................................8全站接地网施工方案一、编制依据1、《电气装置安装工程施工及验收规范》(GB50169—2006)2、《交流电气装置的接地》（DL/T621—1997）3、110kV变电站接地技术规范（Q／GDW278—2009)4、《钢筋焊接及验收规程》（JGJ18-2003）5、《交流电气装置的过电压保护和绝缘配合》(DL/T620-1997）6、《福建省电力系统继电保护二次系统接地方案》二、工程概况本站接地设计形式采用网络式接地网，主接地网采用碳钢加阴极保护防腐措施，采用钢质接地网加阴极保护。水平接地极及设备引下线均采用60×8镀锌扁钢，垂直接地极采用Φ50镀锌无缝钢管，L=2.5m，水平接地网埋设深度为1。0m。在此基础上对钢质接地网进行阴极保护。牺牲阳极采用镁合金牺牲阳极,辅以阳极填包料，并通过参比电极与测试桩对被保护钢地网进行检测与控制。接地网外缘各角应做成圆弧形.各继电小室接地干线为-25×4铜排。接地网应与厂区主地网可靠连接形成一个整体地网。施工准备测量放样沟(槽)开挖三、主网施工流程图四、施工工艺总体要求1．施工前必须熟悉设计图纸和有关规范。水平接地网敷设接地极埋设焊接2．接地装置的金属构件应热镀锌防腐，水平接地网采用60mm×8mm镀锌扁钢，主要设备接地引下线采用双边60mm×8mm镀锌扁钢分别引接主网的不同边。质量检查3．接地网敷设采取以水平接地体为主的人工接地网，埋设深度为1m.4。主接地网外缘距建设物的距离不小于1.5m。存在问题处理5．避雷针的集中接地装置与主接地网的地下连接点，至主变压器，电缆沟与主接地网的地下连接点，沿接地体的长度不得小于15m。6．接地装置焊接时必须采用撘接焊，扁钢搭接长度≥2倍宽度.且四面焊接,阴极保护测试沟(槽)回填-1-全站接地网施工方案焊渣及时清除，焊接后进行防腐蚀处理。7．所有设备支架和架构柱的接地引下线，应就近连接至主接地网，接地点的具体位置见电气接地图纸.8．屋内有电缆沟的接地可通过沟内扁钢与屋外接地网连接。9．室内有电气设备埋管，埋件、支架、电缆桥及金属外壳应与接地干线以最短的路径可靠焊接。10．明敷的接地线表面应涂15-100mm宽度相等（搭接面宽度）的绿色和黄色相间的条纹。11．接地线沿墙水平敷设时离地面距离为250mm。12．室内接地干线采用明敷,并在适当处设置接地端子。13．凡本站内地下埋设的各种金属管道（如上水管，排水管），连接好完时均可作为交流...
