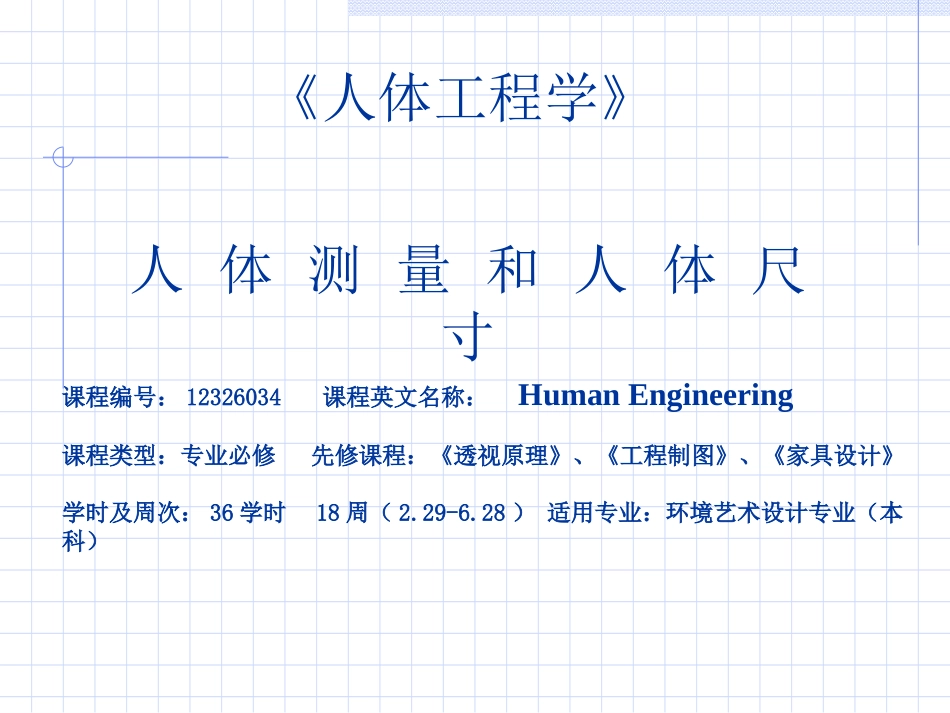

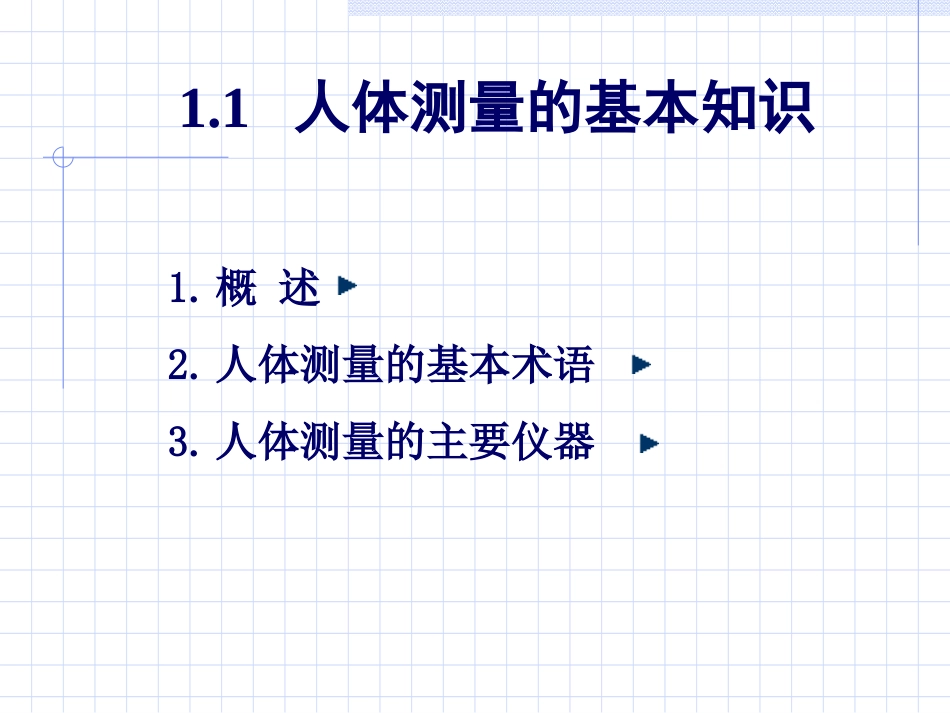

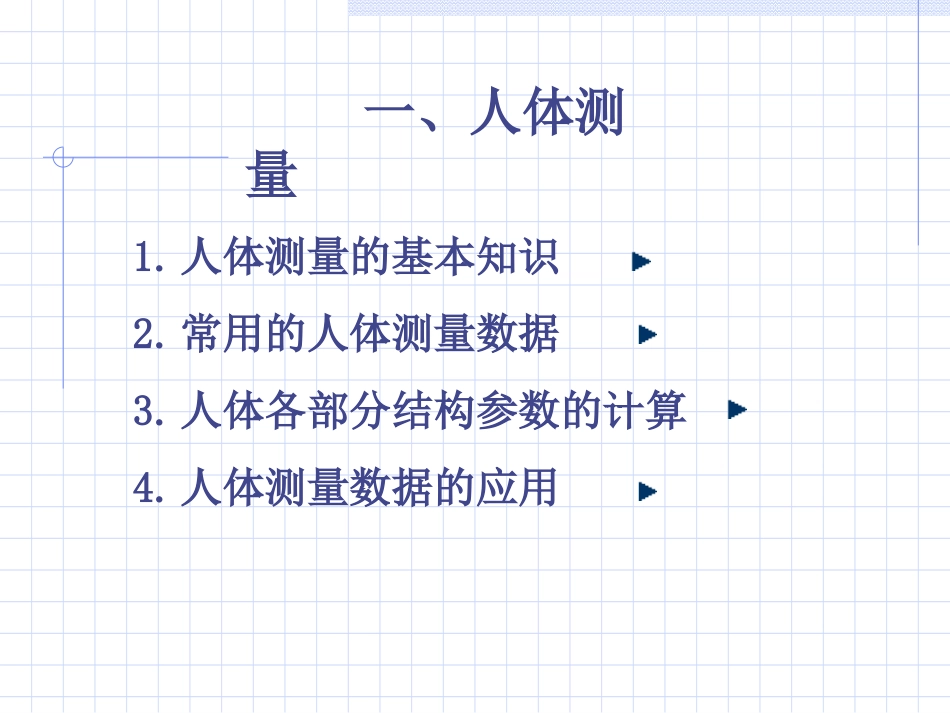

人体测量和人体尺寸课程编号：12326034课程英文名称：HumanEngineering课程类型：专业必修先修课程：《透视原理》、《工程制图》、《家具设计》学时及周次：36学时18周（2.29-6.28）适用专业：环境艺术设计专业（本科）《人体工程学》1.人体测量的基本知识2.常用的人体测量数据3.人体各部分结构参数的计算4.人体测量数据的应用一、人体测量1.1人体测量的基本知识1.概述2.人体测量的基本术语3.人体测量的主要仪器人体测量学是一门新兴的学科，它是通过测量人体各部位尺寸来确定个体之间和群体之间在人体尺寸上的差别，用以研究人的形态特征，从而为各种工业设计和工程设计提供人体测量数据。概述人体形态测量数据人体构造尺寸测量数据人体功能尺寸测量数据人体生理参数测量（人体静态时各部的尺寸数据）（人体在某种运动状态下的各部尺寸数据）人体测量的基本术语1.被测者姿势2.测量基准面3.测量方向4.支撑面和衣着5.基本测点及测量项目被测者姿势立姿：坐姿：被测者挺胸宜立，头部以眼耳平面定位，眼睛平视前方，肩部放松，上肢自然下垂，手伸直，手掌朝向体侧，手指轻贴大腿侧面，自然伸直腿部，左、右足后跟并拢，前端分开，使两足大致呈45。夹角，体重均匀分布于两足。被测者挺胸坐在被调节到腓骨头高度的平面上。头部以眼耳平面定位，眼睛平视前方。左、右大腿大致平行，膝弯屈大致成直角，足平放在地面上，手轻放在大腿上测量基准面A.三轴B.矢状面C.正中矢状面D.冠状面E.水平面F.眼耳平面？通过左、右耳屏点及右眼眶下点的水平面称为眼耳平面或法兰克福平面。眼耳平面测量方向A.上方&下方B.内侧&外侧C.近位&远位D.桡侧&尺侧E.胫侧&腓侧在人体上、下方向上，将上方称为头侧端，将下方称为足侧端。头侧端足侧端在人体左、右方向上，将靠近正中矢状面的方向称为内侧，将远离正中矢状面的方向称为外侧。在四肢上．将靠近四肢附着部位的称为近位，将远离四肢附着部位的称为远位。在上肢上，将桡骨侧称为桡侧，将尺骨侧称为尺侧在下肢上，将胫骨侧称为胫侧，将腓骨侧称为腓侧支撑面和衣着立姿时站立的地面或平台以及坐姿时的椅平面应是水平的，稳固的不可压缩的。无论何种姿势，身体都必须保持左右对称，由于呼吸而使测量值有变化的测量项目应在呼吸平静时进行测量。线性测量项目为1mm，体重为o．5kg测量值的读数精度基本测点及测量项目在国标GB3975—83中规定了人机工程学使用的有关人体测量参数的测点及测量项目，其中包括：头部测点16个和测量项目12项；躯干和四肢部位的测点共22个，其测量项目共69项，其中分为：立姿40项；坐姿22项，手和足部6项以及体重1项。人体测量的主要仪器1.人体测高仪2.人体测量用直角规3.人体测量用弯角规国标GB5704．1—85是人体测高仪的技术标准，该测高仪适用于读数值为1mm；测量范因为0一1996mm人体高度尺寸的测量。标准中所规定的人体测高仪由直尺1、固定尺座2、活动尺座3、弯尺4、主尺扦5和底层6组成，如图2—3所示。若将两支弯尺分别插入固定尺座和活动尺座，与构成主尺杆的第一、二节金属管配合使用时，即构成圆杆弯脚规，可测量人体各种宽度和厚度。人体测高仪人体测量用直角规国标GB5704．2—85是人体测量用直脚规的技术标准，此种直脚规适用于读数值为1mm和0.1mm，测量范围为0—200mm和0—250mm人体尺寸的测量。直脚规根据有无游标读数分1型和2型两种类型它是用于不能直接以直尺测量的两点问距离的测量，如测量肩宽、胸厚等部位的尺寸。国标GB5704．3—85是人体测量用弯脚规的技术标准．此种弯脚规适用于读数值为1mm，测量范围为0—300mm的人体尺寸的测量。人体测量用弯角规百分位的概念人体测量的数据常以百分位数表示人体尺寸等级，最常用的是第5、第50、第95三种百分位数。其中：第5百分位数表示“小”身材。是指有5%的人群身材尺寸小于此值，而有95％的人群身材尺寸大于此值；第50百分位数表示“中”身材，是指大于和小于此值的人群身材尺寸各为50％；第95百分位数表示“大”身材，是指有95％的人群身材尺寸小于此值，而有5％的人群身材尺寸大于此值。如何求百分位数当已知某项人体测量尺寸的均值为x，标准差为s，需要求任一百分位的人...
