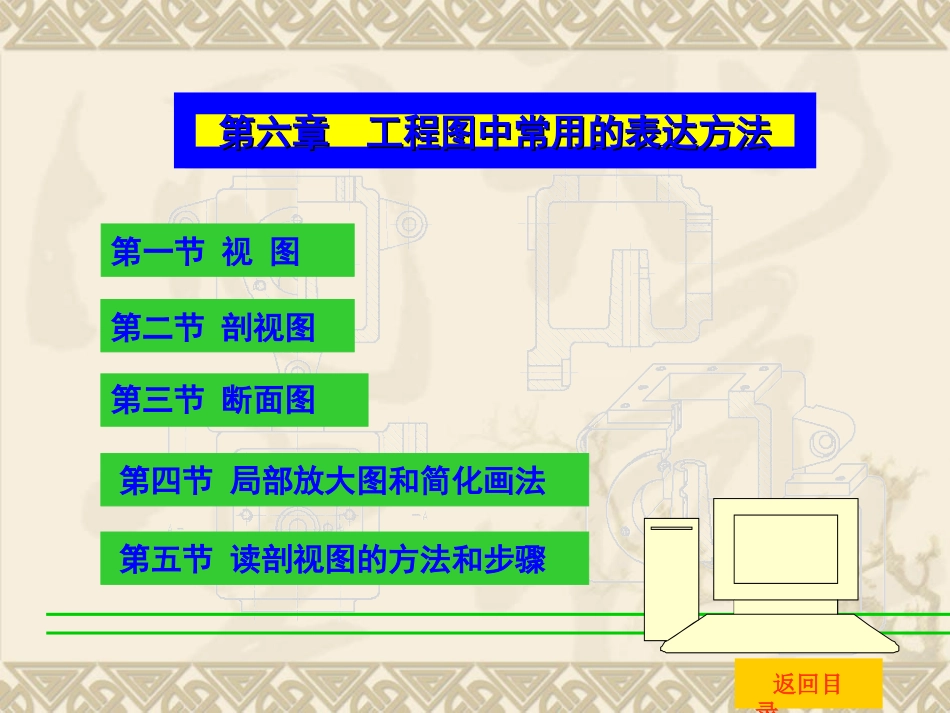

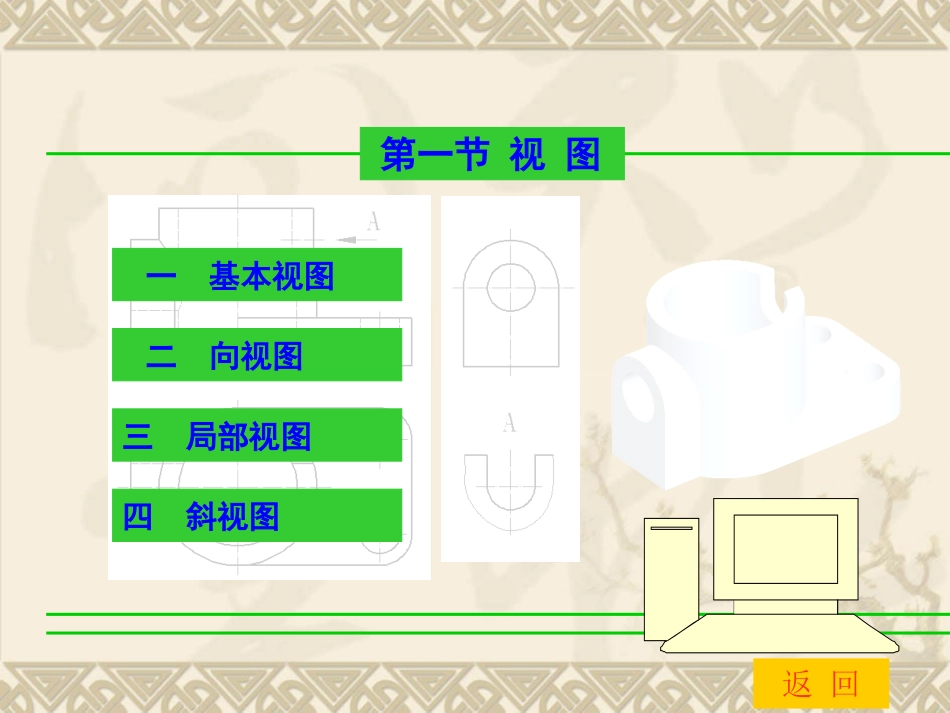

工程制图基础工程制图基础任课教师：郑俏然任课教师：郑俏然长江师范学院生命科学与技术学院生物工程返回目录第一节视图第二节剖视图第四节局部放大图和简化画法第五节读剖视图的方法和步骤第六章工程图中常用的表达方法第六章工程图中常用的表达方法第三节断面图一基本视图二向视图三局部视图四斜视图返回第一节视图基本视图是物体向基本投影面投射所得的视图。基本投影面分六个，即正立面、水平面、侧立面、前立面、顶面、右侧立面。六个视图为主、俯、左、后、仰、右视图。YXOVZHW一基本视图六个基本投影面展开仰视图右视图主视图左视图后视图俯视图按照投影关系展开配置，不标注视图名称六个基本视图及其配置B向C向A向ABC主、俯、左三个视图按投影关系配置，不需标注。右、仰、后三个视图未按投影关系配置，应按规定进行标注。根据标准规定，在向视图上方用大写的拉丁字母标出视图的名称“×”，在相应视图附近用箭头指明投影方向，并注上同样的字母。二向视图当机件上局部形状没有表达清楚，又没有必要用完整的基本视图表达时，可将该部分单独向基本投影面投射，表达机件上局部结构的外形。利用局部视图可以减少基本视图的数量。主、俯两视图表达不清楚机件左侧拱形凸台和右上角缺口的形状特征，不需要画出左视图和右视图，采用局部视图表达外形以减少视图数量。返回三局部视图（一）概念将机件的某一部分向基本投影面投射所得的视图，称为局部视图。（二）局部视图的配置与标注规定1、局部视图上方标出视图名称“×”（“×”为大写拉丁字母），在相应的视图附近用箭头指明投影方向，并标注相同的字母当局部视图按投影关系配置。中间没有其它图形隔开时，可省略标注。该局部视图与主视图按投影关系配置，中间没有图形隔开，可省略标注。该局部视图与主视图按投影关系配置，中间没有图线隔开，可省略标注。返回2、为了看图方便，局部视图应尽量配置在箭头所指的一侧，并与原基本视图保持投影关系。但为了合理利用图纸幅面，也可将局部视图按向视图配置在其它适当的位置。AA该局部视图未按投影关系配置,应进行标注。返回3、局部视图的断裂边界线用波浪线表示，当所表达的部分是与其它部分截然分开的完整结构，且外轮廓线自成封闭时，波浪线可以省略不画。画波浪线时应注意：①不应与轮廓线重合或画在其它轮廓线的延长线上；②不应超出机件的轮廓线；③不应穿空而过。AA轮廓线自成封闭时，不画波浪线。局部视图的断裂边界线用波浪线表示并应画在机件的实体上。返回机件向不平行于基本投影面的平面投射所得的视图，称为斜视图。返回VHP投射方向垂直与倾斜结构倾斜结构与辅助投影面平行倾斜结构在辅助投影面的投影反映实形设置辅助投影面四斜视图（一）概念返回（二）斜视图的配置与标注1、斜视图一般配置在箭头所指方向的一侧，且按投影关系配置。斜视图必须用带字母的箭头指明表达部位的投影方向，并在斜视图上方用相同的字母标注“×”（“×”为大写拉丁字母）。ABABBA斜视图一般按投影关系配置在箭头所指方向的一侧,并应进行标注。B向视图为按投影关系配置的局部向视图,可省略标注。2、为了合理地用图纸幅面，也可将斜视图按向视图配置在其它适当的位置，或在不至于引起误解时，将倾斜的图形旋转到水平位置配置，以便于作图。此时，应标注旋转符号。表示该视图名称的大写字母应靠近旋转符号的箭头端。旋转符号的箭头方向为视图的旋转方向。返回ABABBAA向斜视图按转平后画出时，应注旋转符号。B向局部视图未按投影关系配置时必须标注。3、斜视图一般只表达倾斜部分的局部形状，其余部分可用波浪线断开而不画出。在同一张图纸上，按投影关系配置的斜视图和按向视图且旋转放正配置的斜视图，画图时只能画出其中之一。ABBAAAB用波浪线断开两个斜视图只画其中之一返回??……返回11、什么是基本视图？、什么是基本视图？22、试述基本视图的配置和标注的规定、试述基本视图的配置和标注的规定??33、试述斜视图、局部视图的使用条件、配置和标注的规、试述斜视图、局部视图的使用条件、配置和标注的规定。定。思考题作业题《工程制图基础习题集题》P30-31。一剖视图的概述二剖视图的...
