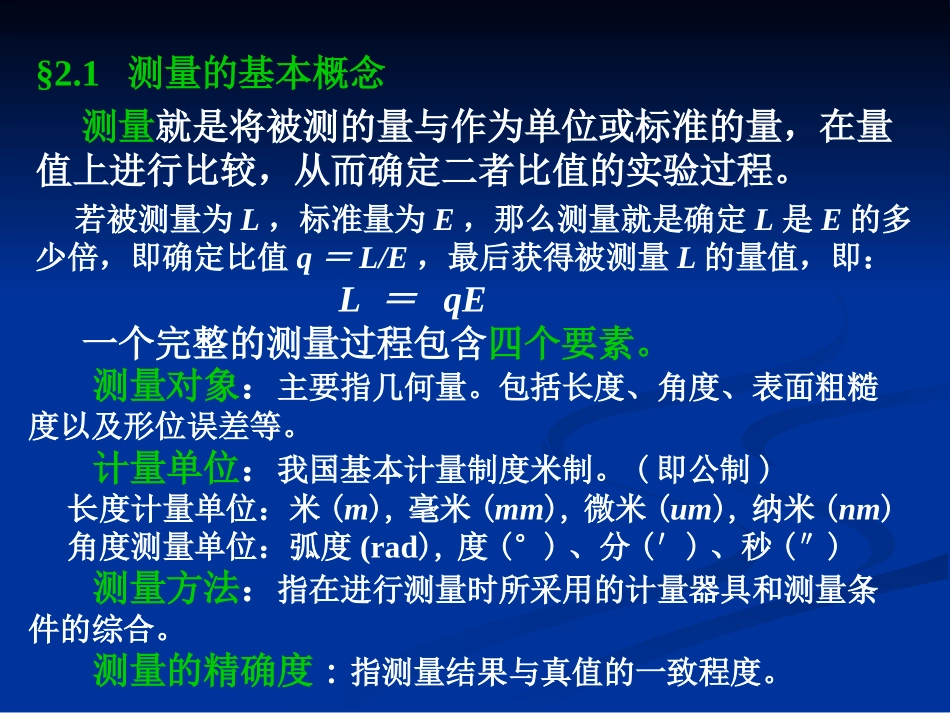

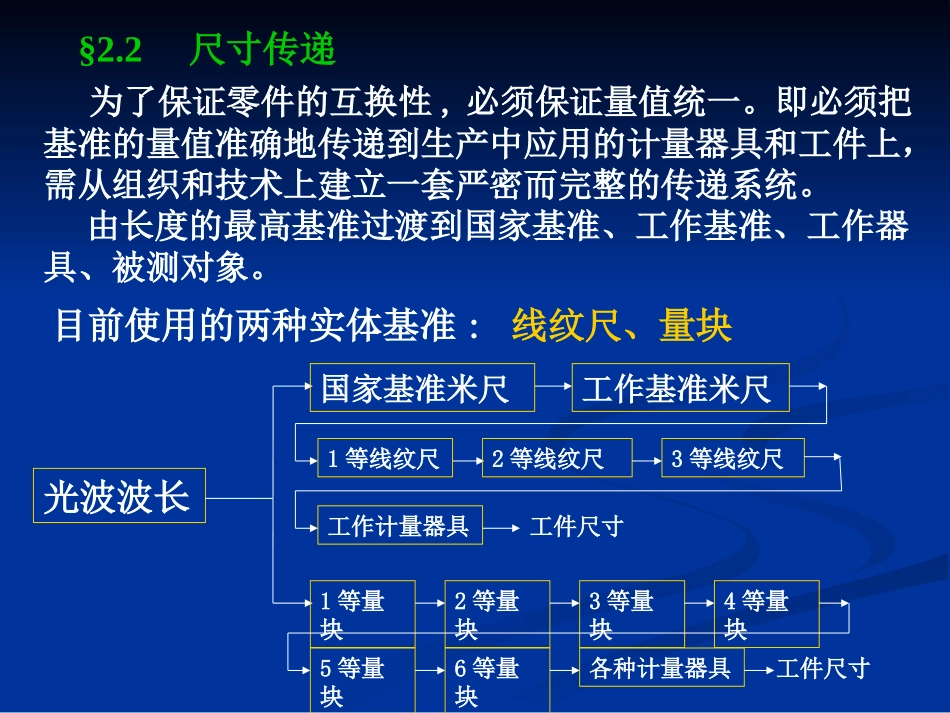

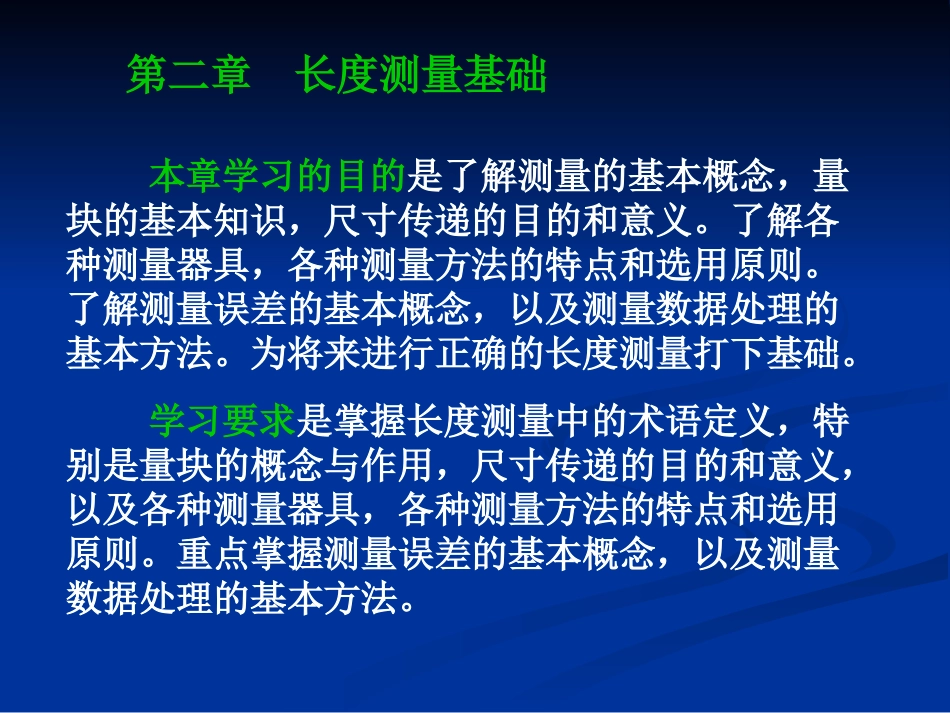

第二章长度测量基础本章学习的目的是了解测量的基本概念，量块的基本知识，尺寸传递的目的和意义。了解各种测量器具，各种测量方法的特点和选用原则。了解测量误差的基本概念，以及测量数据处理的基本方法。为将来进行正确的长度测量打下基础。学习要求是掌握长度测量中的术语定义，特别是量块的概念与作用，尺寸传递的目的和意义，以及各种测量器具，各种测量方法的特点和选用原则。重点掌握测量误差的基本概念，以及测量数据处理的基本方法。§2.1测量的基本概念测量就是将被测的量与作为单位或标准的量，在量值上进行比较，从而确定二者比值的实验过程。若被测量为L，标准量为E，那么测量就是确定L是E的多少倍，即确定比值q＝L/E，最后获得被测量L的量值，即：L＝qE一个完整的测量过程包含四个要素。测量对象：主要指几何量。包括长度、角度、表面粗糙度以及形位误差等。计量单位：我国基本计量制度米制。(即公制)长度计量单位：米(m),毫米(mm),微米(um),纳米(nm)角度测量单位：弧度(rad),度(°)、分(′)、秒(″)测量方法：指在进行测量时所采用的计量器具和测量条件的综合。测量的精确度:指测量结果与真值的一致程度。§2.2尺寸传递光波波长国家基准米尺工作基准米尺1等线纹尺1等量块2等量块3等量块2等线纹尺3等线纹尺工作计量器具4等量块5等量块6等量块各种计量器具工件尺寸工件尺寸为了保证零件的互换性,必须保证量值统一。即必须把基准的量值准确地传递到生产中应用的计量器具和工件上，需从组织和技术上建立一套严密而完整的传递系统。由长度的最高基准过渡到国家基准、工作基准、工作器具、被测对象。目前使用的两种实体基准:线纹尺、量块一.量块及其传递系统◆量块的作用：尺寸传递；检定和校准量具和量仪；比较测量中用于调整量具或量仪的零位；也用于加工中机床的调整和工件的检验等。◆量块的形状：长方形平面六面体，它有两个测量面和四个非测量面，测量面极为光滑、平整其表面粗糙度Ra值达0.012μm以上，两测量面之间的距离即为量块的工作长度（标称度）。标称长度小于10mm的量块,截面尺寸为30×9mm;标称长度大于10mm至1000mm的量块,截面尺寸为35×9mm。标称长度到5.5mm的量块，其公称值刻印在上测量面上；标称长度大于5.5mm的量块，其公称长度值刻印在上测量面左侧较宽的一个非测量面上。◆量块的粘合性：由于量块测量面粗糙度和平面度误差小，在切向推力的作用下，由于分子间的吸引力，两量块能研合在一起。◆量块的材料：一般用铬锰钢或线膨胀系数小、性质稳定、耐磨、不变形的其它材料。◆量块的精度：（两种形式）1、量块按制造精度分为00、0、1、2、3、K六级。分级的主要依据是：①量块长度极限偏差，（量块长度:量块上测量面上一点到此量块下测量面相研合的辅助体表面间的垂直距离）②量块长度变动量，（量块的最大量块长度与最小量块长度之差）③测量面的平面度，④量块的研合性，⑤量块面的表面粗糙度。2、量块按检定精度分为1、2、3、4、5、6六等。在计量测试部门，量块是尺寸传递的工具。一等量块精度最高，6等精度最低。低一等的量块尺寸是由高一等的量块传递而来。量块按“级”使用时，以标记在量块上的标称尺寸作为工作尺寸，该尺寸包含其制造误差。量块按“等”使用时，必须以检定后的实际尺寸作为工作尺寸，该尺寸不包含制造误差，但包含了检定时的测量误差。就同一量块而言，检定时的测量误差要比制造误差小得多。所以，量块按“等”使用时其精度比按“级”使用要高。因此量块的“级”和“等”是从成批制造和单个检定两种不同的角度出发，对其精度进行划分的两种形式。◆量块的规格：量块是单值量具，一个量块只代表一个尺寸，为了满足一定尺寸范围的不同尺寸要求，量块可以组合使用，为了减少量块的组合误差，应尽量减少量块的组合数目，一般不超过4块。量块共有17种套别，每套数目分别为91、83、46、38、10、8、6、5等。例如，从83块一套的量块中36.745……所需尺寸选取尺寸为36.745mm的量－1.005……第一块量块尺寸块组，选取方法为：－1.24………第二块量块尺寸－4.5………第三块量块尺寸30.0………第四块量块尺寸◆量块的选用：从消去量块最...
