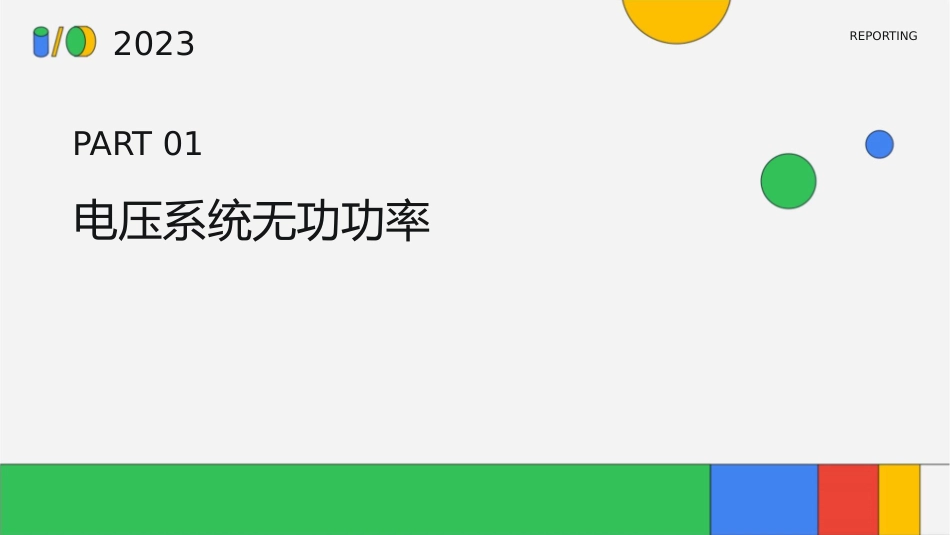

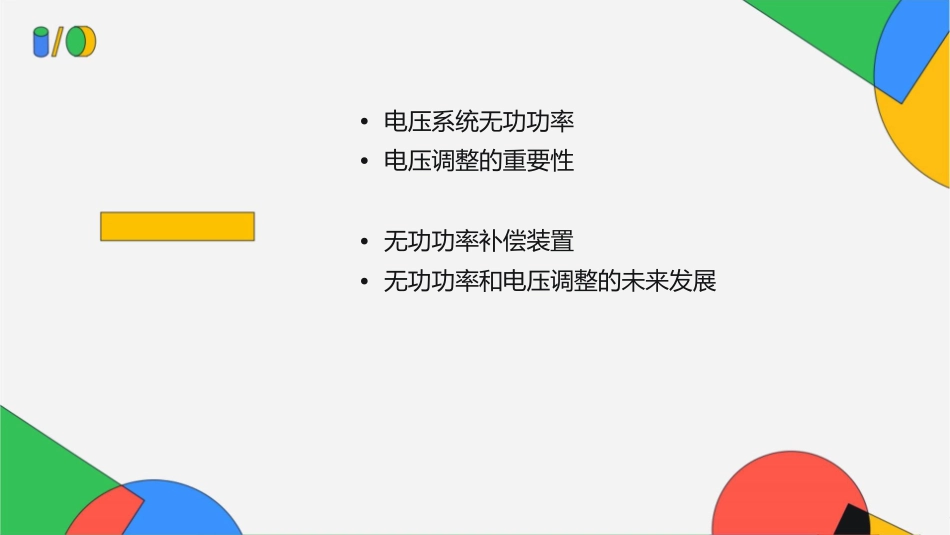

2023REPORTING电压系统无功功率和电压调整课件•电压系统无功功率•电压调整的重要性•无功功率补偿装置•无功功率和电压调整的未来发展2023REPORTINGPART01电压系统无功功率电压系统无功功率的定义电压系统无功功率是指在交流电力系统中，用于建立磁场、维持电气设备正常运行的功率。无功功率在电路中不消耗电能，而是将电能转换为磁场能或电场能，并在系统中进行周期性的能量交换。无功功率是电压系统正常运行所必需的，用于支持感性负载（如电动机、变压器等）和容性负载（如电容器、电缆等）的正常工作。电压系统无功功率的作用支撑感性负载感性负载（如电动机、变压器等）需要消耗无功功率来建立磁场，以驱动机械转动或实现电压转换。维持电压稳定无功功率在电力系统中起着维持电压稳定的作用。当系统中的无功功率不足时，电压将会下降，导致设备无法正常运行。支撑容性负载容性负载（如电容器、电缆等）通过吸收无功功率来平衡系统中的无功流动，有助于减少线路损耗和改善电力质量。电压系统无功功率的来源发电机电容器与电抗器发电机是无功功率的主要来源之一。在发电机运行过程中，除了产生有功功率外，还会产生无功功率用于建立磁场。电容器和电抗器是无功补偿装置，通过吸收或释放无功功率来平衡系统中的无功流动，提高电力系统的稳定性。变压器变压器是无功功率消耗大户。在变压器中，无功功率主要用于建立和维持磁场，以确保变压器的正常工作。2023REPORTINGPART02电压调整的重要性电压波动对设备的影响电压波动可能导致设备过载或欠载，影响设备正常运行和使用寿命。电压波动可能影响设备的电气性能，导致设备工作异常或精度下降。电压波动可能导致设备温度升高，加速设备老化或损坏。电压调整对系统稳定性的影响电压调整有助于维持系统的稳定性，防止因电压波动引起的系统崩溃或设备故障。电压调整可以减小系统中的谐波电压调整可以优化系统的功率因数，提高系统的传输效率和能量利用效率。和无功功率，提高系统的电能质量。电压调整对能耗的影响电压调整可以降低设备的能耗，减少能源浪费和环境污染。电压调整可以优化设备的运行效率，提高设备的能源利用效率。电压调整可以平衡负载，避免因负载不均引起的能源浪费和设备损坏。2023REPORTINGPART03电压调整的方法变压器分接头调整变压器分接头调整具有简单、易操作的特点，但长期频繁调整可能会影响变压器寿命。变压器分接头调整是通过改变变压器的变比来调整系统电压。当系统电压偏高或偏低时，可以调整变压器分接头档位，从而改变变压器的输出电压，以达到调整系统电压的目的。投切电容器的补偿调整投切电容器是通过投入或切除电容器组来补偿系统无功功率，进而调整系统电压。当系统电压偏高或偏低时，可以投切电容器补偿调整具有响应速度快、调节效果明显的优点，但也可能导致系统震荡或谐波放大。投入或切除电容器组，以改变系统的无功功率分布，从而调整系统电压。投切电抗器的补偿调整投切电抗器是通过投入或切除电抗器来补偿系统无功功率，进而调整系统电压。当系统电压偏高或偏低时，可以投入或切除电抗器，以改变系统的无功功率分布，从而调整系统电压。投切电抗器补偿调整具有抑制谐波放大的作用，但也可能导致系统电压波动或偏移。2023REPORTINGPART04无功功率补偿装置并联电容器总结词并联电容器是常见的无功功率补偿装置，通过吸收和释放无功电流来平衡系统中的无功功率，从而稳定电压。详细描述并联电容器通过并联连接至电压系统，能够快速吸收或释放无功电流。当系统需要增加无功功率时，电容器会吸收无功电流，反之则释放无功电流，以维持系统的无功平衡。并联电抗器总结词并联电抗器是一种用于限制系统中的高次谐波电流的装置，通过吸收谐波电流来改善电压质量。详细描述并联电抗器通常用于抑制由非线性负载引起的电压畸变和闪变。它通过吸收高次谐波电流来减小谐波对系统的干扰，从而改善电压质量，确保电力系统的稳定运行。静止无功补偿装置（SVC）总结词静止无功补偿装置是一种先进的无功功率补偿装置，能够快速响应系统无功需求的变化，提高电压稳定性。详细描述静止无功补偿装置通过使用电力...
